11 LED Chaser ajustable con 555Timer (2 / 5 paso)

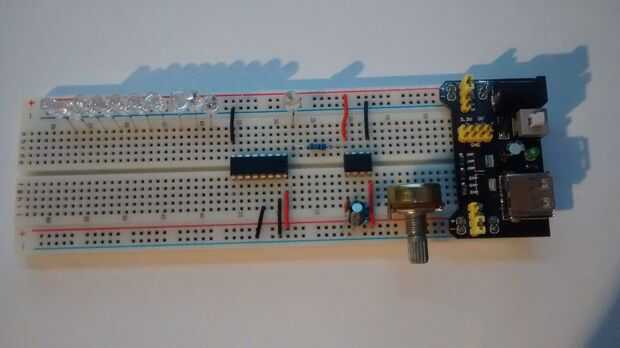

Paso 2: Añadir el resto de los componentes

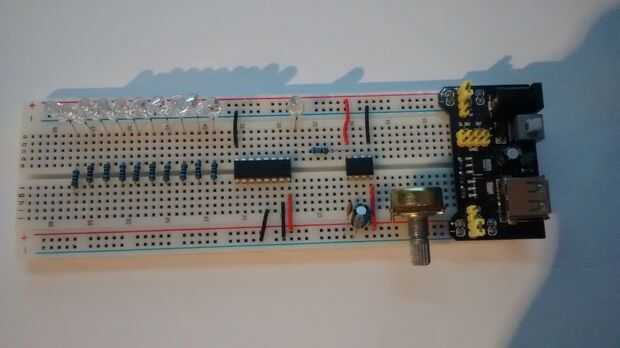

Los condensadores, resistencias y potenciómetro como el último led se agregan.

Condensadores:

100nF(104) Pin5 a Gnd

Pin6 10uF a lado negativo Gnd a tierra!

Resistencias:

10 k Pin7 a Pwr

120 ohmios Pin3 a pierna Extra LED

-

1 pierna de LED k x10 a otro lado

Potenciómetro:

10k en el borde
