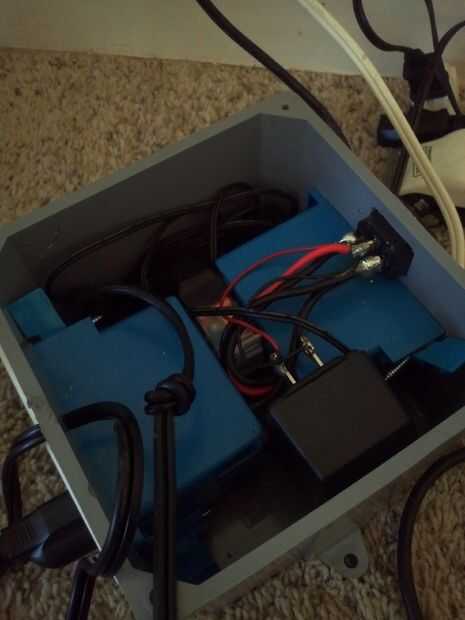

Paso 2: Construir la caja de Control

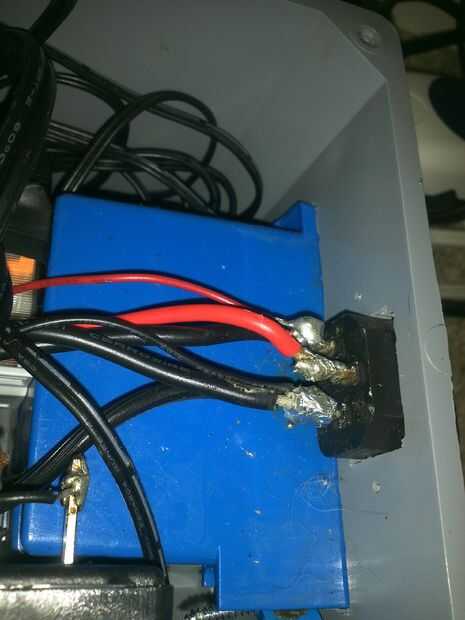

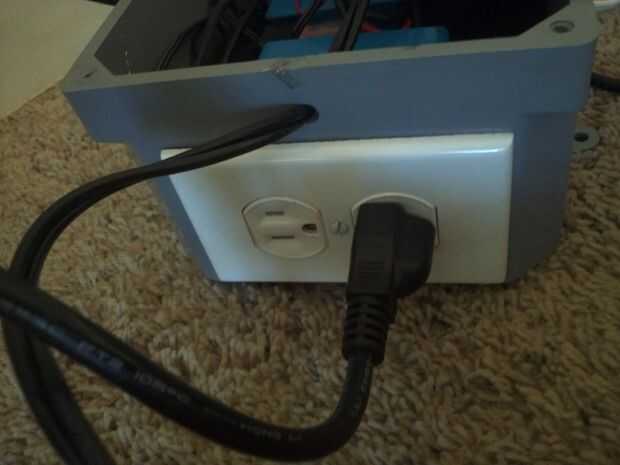

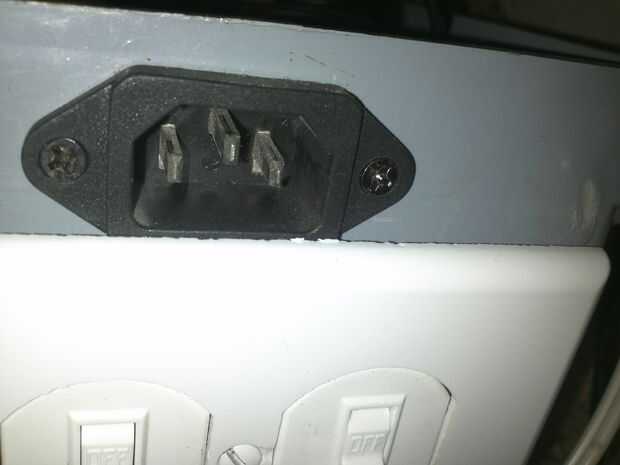

Taladre los agujeros para la potencia AC 110v y 12v DC hacia fuera. Asegúrese de probar y combinar estrechamente sus orificios para el cable con el calibre. Me quitan una conexión de energía de una fuente de alimentación de PC viejos o muertos mediante la apertura de la fuente de alimentación y desenroscando y desoldarlo instale en la caja de control principal que podría utilizar energía de la PC fuente cables para mi AC en la conexión.

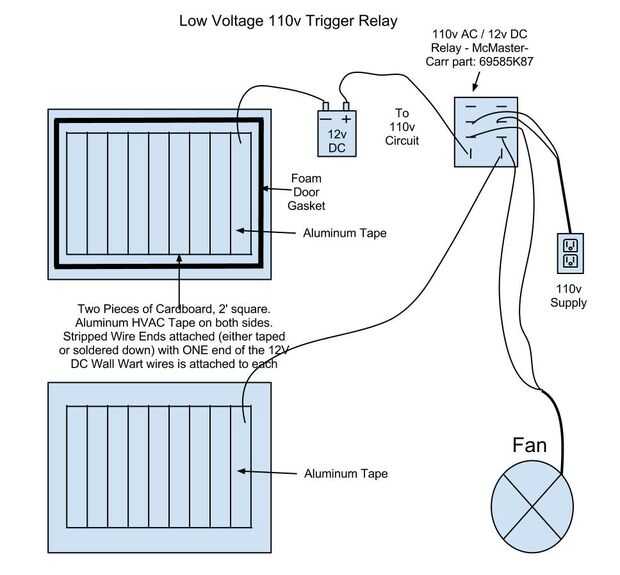

Asegúrese de que se está distribuyendo el DC de 12v a través de la almohadilla del piso y no la CA 110v! No queremos ver electrocutar a su perro después de todo. :)

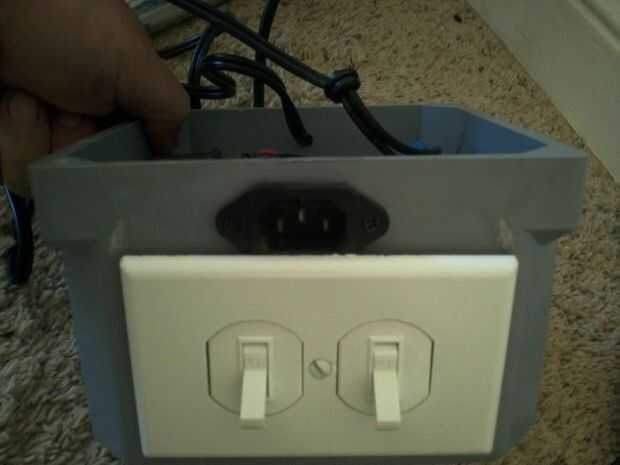

Si se agregan los interruptores de luz de alimentación opcionales, necesita también alambre de los de arriba (algunos conocimientos de cómo cablear estos hasta serán necesarios y es una configuración avanzada)

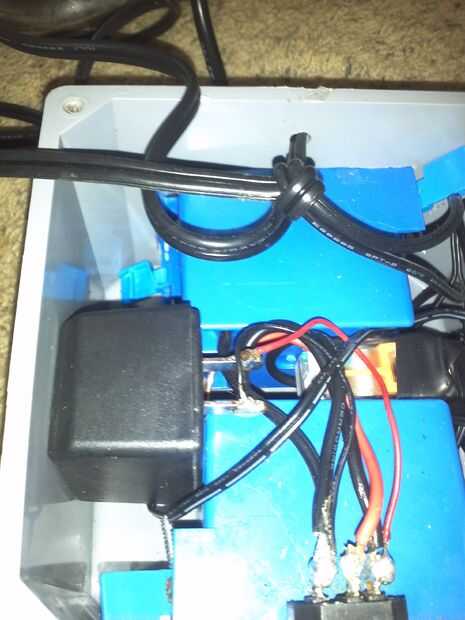

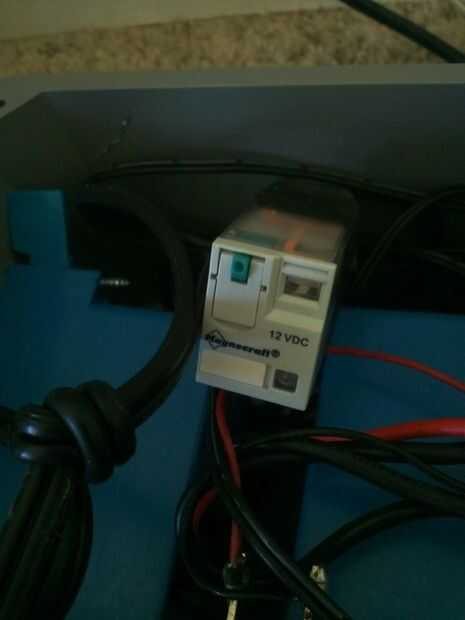

Soldadura de la CA 110v en hasta su relevo. Un esquema debe ser impreso en el salida de relé, pero si en rotura de duda el multimetro con probador de continuidad y verificar / identificar lo que cada uno de los 8 terminales. Más probable es que se desea conectar a tercera fila de pines. Usted puede probar su servidor también conectando los extremos del cable 12v DC / cables terminales verticales del relé. Debería ver el relé haga la conexión/desconexión como usted aplica o quitar el DC de 12v.
