Paso 1: Lista de partes usadas
Sería difícil encontrar las viejas partes exactas que utilicé, y no es necesario. Ser creativo en todo montaje! He utilizado lados MacPro, monitor está parado, un 360 grados "deslizamiento del anillo conector" de la cámara de seguridad (para que la rueda de la bici puede mantener en consonancia con el viento y girar 360 grados mientras que mantiene una conexión eléctrica a la batería). Yo sólo seguía buscando para viejas piezas hasta la WindStation V1 un funcionamiento prototipo.
Partes utilizadas:

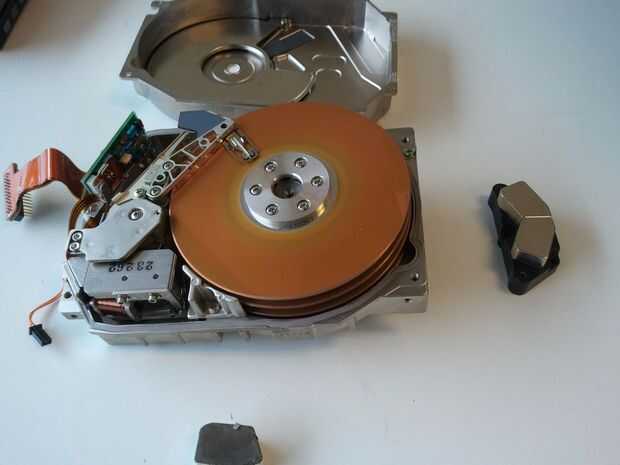

- Imanes de neodimio fuerte [el mejor lugar para encontrar imanes de neodimio gratis están en viejos discos duros de ordenador. El más viejo y más tienes, mejor!
- 3" a 4" acero tornillo con dos tuercas para el núcleo de la bobina de carga [soft opcional hierro de dentro de viejos transformadores de audio amp]
- dos piezas de madera de 3/4". cada 16 "x 24"
- uno de 2 "x 4" x 16 "pedazo de madera
- ~ 2 libras de alambre magnético #23 y #26 para la bobina de carga

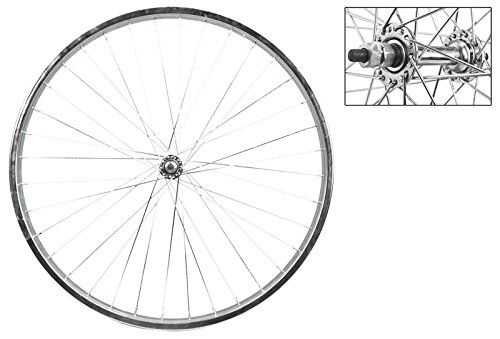

- Una rueda de bicicleta (26")
- 1n4007 x 4 u otros diodos para el puente rectificador de onda completa - x 2 de dos bobinas de carga (opcionales)

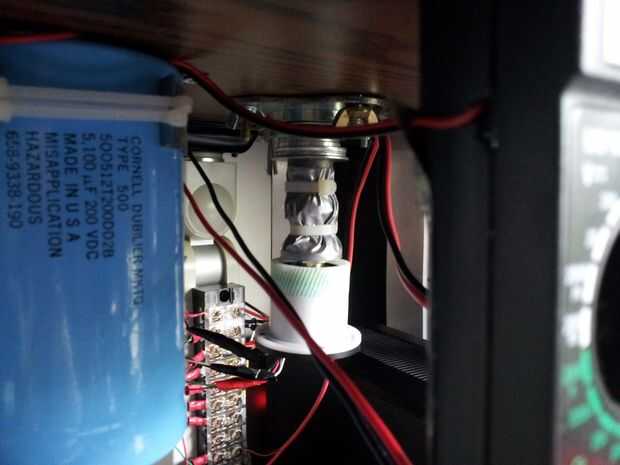

- condensador grande - tenía un 5, 100uF 200VCD tapa puesta alrededor.
- anillo contacto deslizante de 2 a 4 hilos (yo tengo la mía de una vieja cámara de seguridad Samsung de 360 grados)

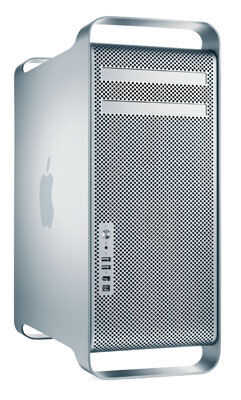

- mac 4 lados pro aluminio
- varios pedazos de madera y aluminio
- 3 antiguo monitor stands o equivalente
- baterías de 12 v (de la UPS de la computadora)
- cargador de batería solar (GAMMA 3.0 - 10A)
- varios cables, bloques de conexión, interruptores
- Misc utiliza los pernos, tornillos, tuercas y soportes de montaje
- 7 pies tipo alambre y dos tensores
- cinta negro, cinta aislante negro & azul & rojo & verde
- rodamiento/cubo de la rueda de un carro de mano como de The home depot modelo # FR1030 arandelas, (pieza de hierro de 1/2 pulgada tiene que caber dentro de)
- conectores de hierro de 2 x 1/2"
¡ ADVERTENCIA! ES PELIGROSO TRABAJAR CON IMANES DE NEODIMIO. PUEDEN ENCAJAR JUNTOS Y HERIRLE A USTED SI USTED NO ES CUIDADOSO.

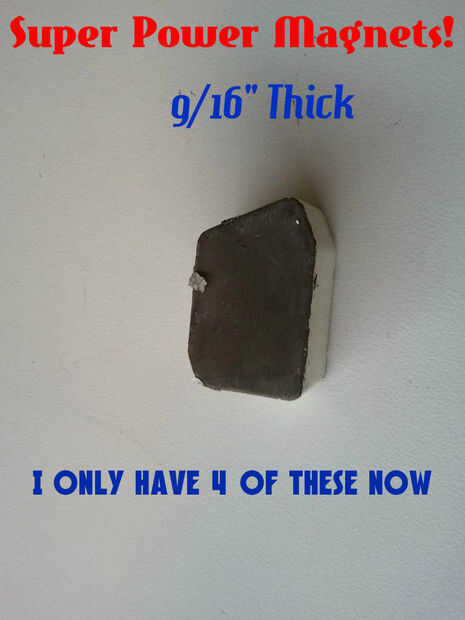

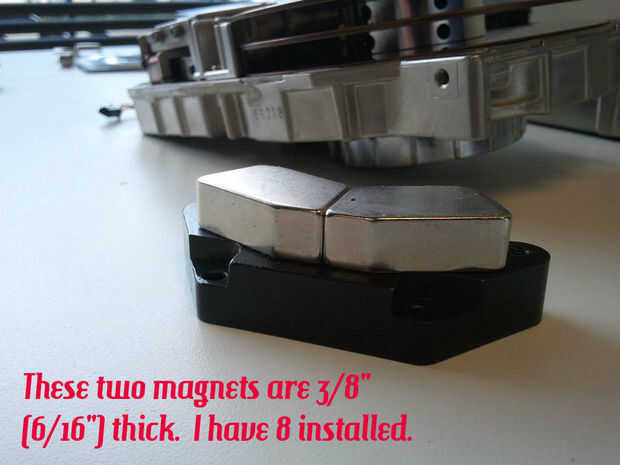

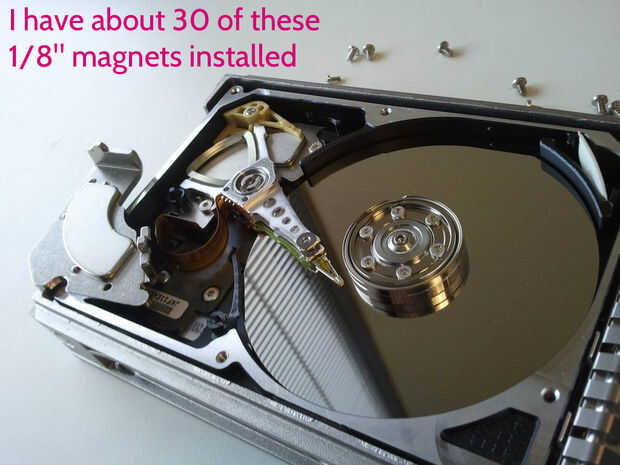

Pude solo encuentro cuatro de los más grande 9/16" espesor imanes como se ve en las fotos. Los 4 imanes son la fuerza principal detrás de carga de las baterías. Entonces encontré ocho 3/8"(6/16 de pulgada) imanes que ayude a algunos. Los restantes 30 imanes son sólo aproximadamente 1/8"(2/16 de pulgada) espesor y simplemente ayudar a agregar peso para el efecto de rueda volante. Esto es donde tenemos que mejorar la potencia en la versión próxima de que cubre la rueda entera con igualmente super imanes.
