Paso 3: Construir la bobina y el rectificador puente de onda completa
Fabricación de la bobina:
Yo tenía un montón de alambre de Magneto de Radio Shack (verde/calibre 26) y encontró un carrete de alambre calibre 23 (rojo). Cuando me quedo sin el 26 calibre alambre soldado al final del mismo en el carrete de 23 calibre y mantiene la bobina.

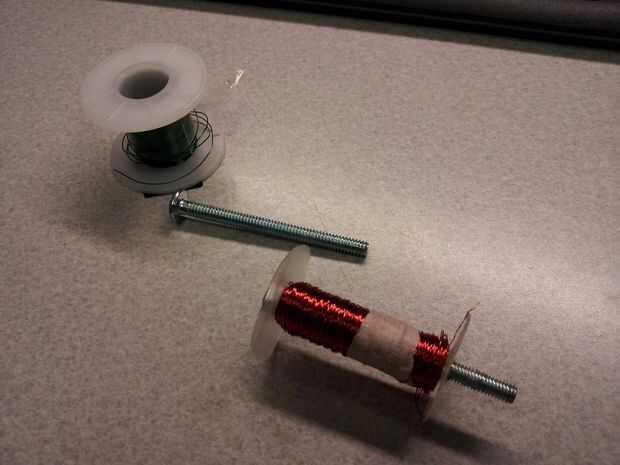

Envolver un trozo de cinta adhesiva más de 2 pulgadas de la 3" largos de roscas de los pernos para proteger el aislante del cable. Añadir 2" arandelas de plástico a la parte superior e inferior de la zona de embalaje (ver foto) y empezar a enrollar el alambre del imán! Mantenga la envoltura del cable hacia arriba y hacia abajo mientras gira el tornillo hasta que quede sobre una bobina de 2 "x 2". Dejar unos 5 pulgadas alambre sobrante en ambos extremos para conectar al bloque de conexión en los siguientes pasos.
La resistencia total de mi bobina es de 17 ohms. Suya debe ser cerca de 17 ohms, pero no te preocupes si no.
Montaje de la bobina:
Debe tener 1 pulgada del tornillo sobresale su bobina. Use esto para sujetar al soporte de montaje. El soporte de montaje ajustable que utilicé era de viejo satélite T.V. plato accesorio y se atornilla en la 2 x 4 x 16 bloque de madera. La 2 x 4 x 16 bloque de madera se une a la base con diversas escuadras y tornillos de aluminio de MacPro.
La bobina es aproximadamente una pulgada o menos de los imanes y es ajustable para el mejor rendimiento.
Construir el puente rectificador de onda completa [FWBR]:

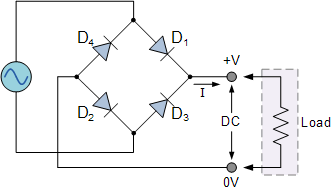

Configurar sus 4 diodos en un rectificador de onda completa novia (ver foto). Usé un pequeño tablero del PWB en blanco para hacer las cosas organizadas. El FWBR se monta por debajo en la zona de la batería. La entrada de la CA para el FWBR será de la bobina mediante el deslizamiento del anillo conector. La salida de la FWBR irá el cargador solar a. Estas conexiones también se explican en más detalle más adelante.
Nota * para este proyecto utilicé dos FWBRs hechas de antemano. La segunda FWBR es para la segunda bobina.
