Paso 4: Construir la base de aluminio, montaje de la rueda de la bici y cola
Construir la base giratoria de 360 grados:
- Para la base giratoria de 360 grados, usé otro MacPro 19 "x 16" aluminio lateral.
- Perfore un orificio de 3/4 directamente en el centro de la base de la pieza de MacPro aluminio lado (o base de lo que cada vez uso)

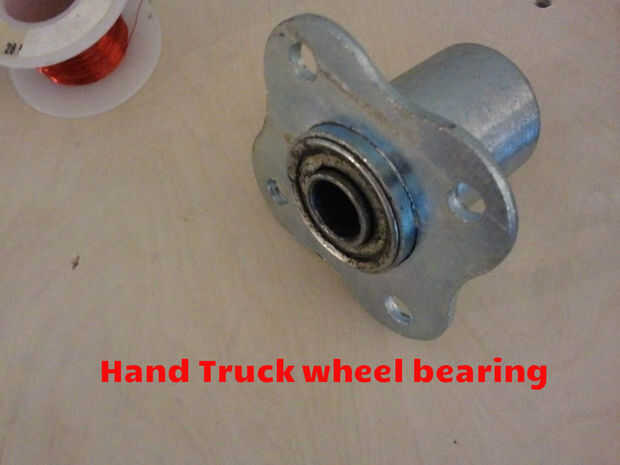

- El compartimento de las pilas de madera debajo de la base giratoria de aluminio 360 tiene una mano de viejo carro rodamiento/cubo de la rueda [modelo # FR1030 estilo de The home depot] montado directamente en el centro (ver fotos)

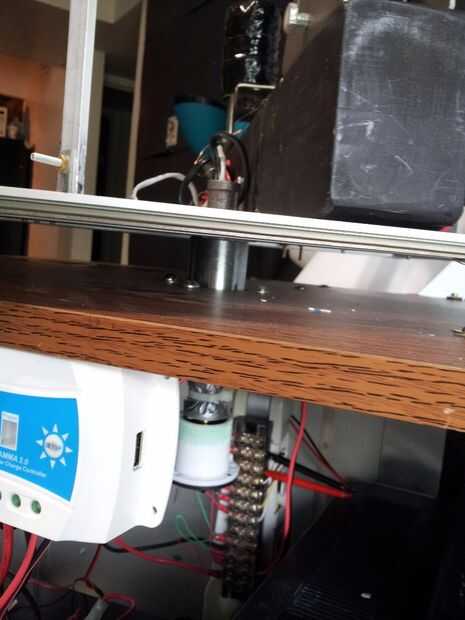

- Colocar un tubo metálico de 1/2 pulgadas x 3 pulgadas dentro de ese eje. [Mueller modelo Global # 583 - 030HN]
- La parte superior de la tubería de 3 pulgadas se conecta a la base de aluminio utiliza varias arandelas de 3/4" y 1/2" hierro.
- La parte inferior de la tubería de 3 pulgadas se lleva a cabo firmemente al eje con más 3/4" arandelas y otro conector de hierro de 1/2"
- Los cables de la bobina se dirigen desde la parte superior de la 3" pipa del hierro hacia abajo a través de él y conectar con"entrada"del deslizamiento del anillo conector que se monta en la parte inferior de la tubería de hierro de 3".
- Los cables de la "salida" del deslizamiento del anillo conector están conectados a la entrada del rectificador puente de onda completa que se monta por debajo en la zona de la batería.
- La salida del puente rectificador se conecta a la entrada de nuestra cargador de batería, con un gran capacitor conectado en paralelo

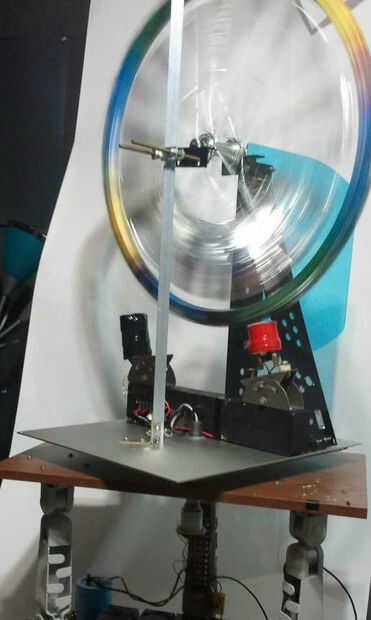

Montar la rueda de la bici de 26":

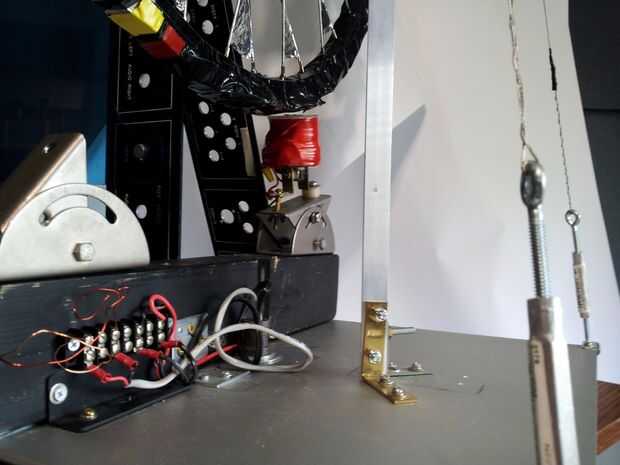

- Usé un 3/4 pulg. x 36. Barra de ángulo de aluminio para montar la parte frontal de la rueda y dos placas de audio cara viejo para mantener la parte posterior de la rueda (con varios soportes en ángulo). Use lo que usted puede encontrar que no es atraído por imanes para el montaje de la rueda. Las horquillas de bicicleta de acero regular están fuera de la cuestión. Trate de no bloquear demasiado de la rueda por lo que la cantidad máxima de viento le golpeó.
- Una meta era utilizar cada pieza antigua de "cosas" que tenía que poner alrededor de este proyecto!
Añadir la cola:
- Usé una viejo micro ficha azul pantalla placa para la cola montada directamente a la placa de audio frontal de aluminio vertical posterior. La cola puede tener eventualmente ampliarse más lejos lejos de la rueda, y los experimentos va a pasar cuando llego el dispositivo fuera en vientos más fuertes.
