12-24v regulador del motor de DC con un PLC de SPLat EC1

No hay muchos programables DC controlador de motor instrucciones sencillas por ahí pero ahora les traigo instrucciones paso a paso sobre cómo hacer que puede ser ampliado para su uso en robots a un 500W eléctrico va el carro!

(Nota este instructable sólo muestra cómo hacer un simple controlador de 10A máx.)

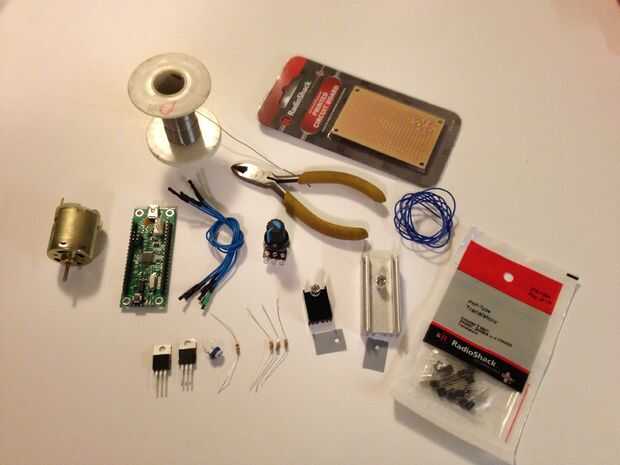

Piezas que se necesita:

1 EC1 SPLat PLC de SPLat

1 motor de la C.C. > 10A a 12v (este controlador funciona a 24v pero para todos los efectos intensivos se mostrará en 12v)

2 disipadores de calor TO220 con tornillos y aislantes

1 tablero de Perf

2 resistencias de 240 ohm

1 resistencia de 220 ohm

1 de 2 resistencias de ohm k

1 transistor PNP (4430 es lo que uso)

2 reguladores de voltaje LM317T pos

1 10A o mayor 24v o MOSFET superior (utilizo el IRF3205 es 110A a 100v)

2 5 potenciómetros ajuste de k ohmios

1 5 potenciómetro regular de k ohmios

de la soldadura

soldadura de hierro

alambre

conectores hembra encabezado

cortadores/pelacable

Un equipo que ejecuta SPLat/PC, el entorno de programación libre de SPLat (IDE)

Etiquetas: Simple, Microcontrolador, Programable, PLC, Splat, Controlador del motor
