12-24v regulador del motor de DC con un PLC de SPLat EC1 (8 / 10 paso)

Paso 8: Las conexiones EC1 (cont)

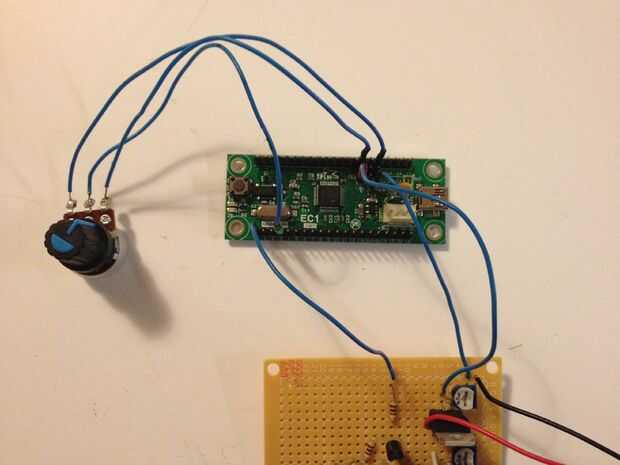

Ahora permite enchufarlo todo en nuestro EC1

Conectar las conexiones positivas y negativas a los pines de 5V y 0v en el EC1

Ahora Conecte el disparador (uno conectado a la resistencia) al Pin 0

Finalmente Conecte el extremo de un potenciómetro a 5v positivos y uno final a 0v entonces el limpiaparabrisas (centro) a la clavija 3
