12-pin 7 segmento cableado Tutorial pantalla (1 / 4 paso)

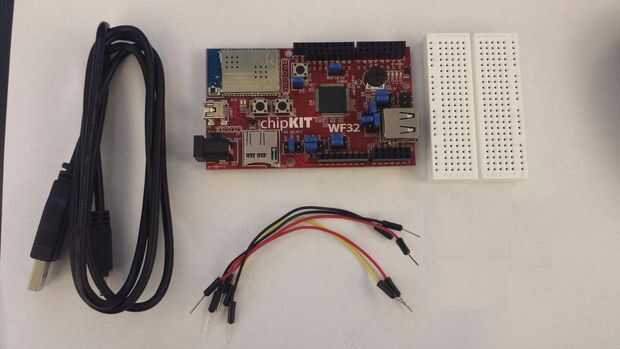

Paso 1: materiales

1. un microcontrolador (por ejemplo un chipKIT WF32)

2. un protoboard (que se encuentra en el Kit de piezas de interacción de LabVIEW)

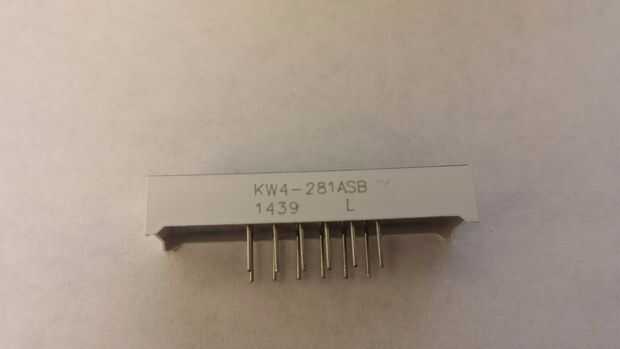

3. 4 12 pines 7 segmento dígitos (foto de arriba y en el Kit de piezas de interacción de LabVIEW)

4. 4 x 240 resistencias de ohm (se encuentra en el Kit de piezas de interacción de LabVIEW)

5. los cables

6. Un USB A mini cable B
