Paso 2: Una breve descripción
Siete exhibiciones de segmento tiene, como su nombre lo indica, siete segmentos. Estos segmentos generalmente se etiquetan A-G y algunos displays de siete segmentos incluso tienen un punto decimal que puede iluminar. De múltiples dígitos muestra, generalmente sólo un dígito se muestra a la vez escribiendo una línea digital específica alta o baja.

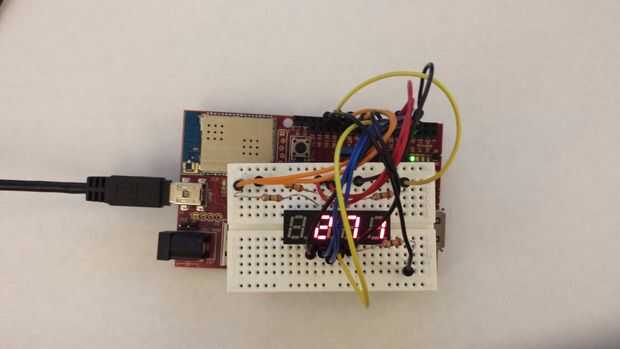

Para mostrar un número de más de un dígito (es decir, 271), el código debe establecer los segmentos para mostrar un "1" y entonces enciende ese dígito. Entonces el código será "borrar" los segmentos y luego poner los segmentos para mostrar un "7" y encenderán el dígito a la izquierda de la primera. El mismo se realiza para mostrar los 2.
Si el código cambia entre mostrar cada uno de los dígitos individuales suficientemente rápidos, parecerá como si todos los dígitos que aparecen a la vez! Este engaño se llama persistencia de la visión y se logra usando multiplexación (la técnica descrita anteriormente).
Para conectar el display de siete segmentos, necesitaremos digital de 7 segmentos (y otro para el punto decimal) y luego 4 líneas digitales más al seleccionar qué dígito para mostrar. Esto da un total de 12 pines!
