Paso 3: cableado

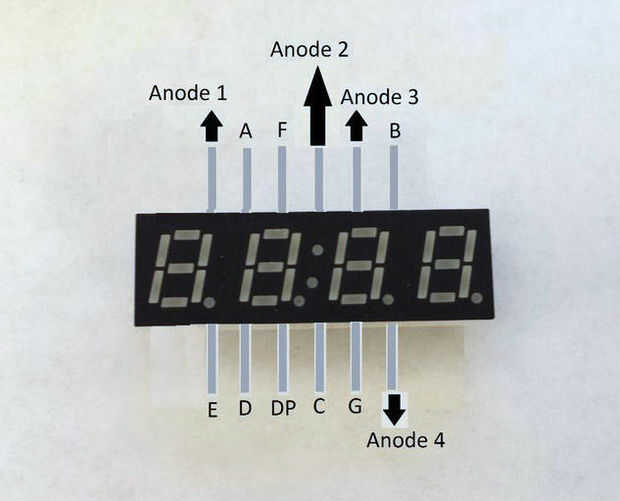

Bien ahora que tenemos un entendimiento de cómo funciona, vamos a conectarlo. Ver la imagen anterior para saber a qué segmento corresponde a qué letra se describe con! También ver el cuadro con los pines etiquetados. 1-4 los ánodos se utilizan para determinar qué dígito es el.
Para cada línea de ánodo, necesitará conectar una resistencia de 240 ohm entre el pin y el canal digital que se va ser conectando.
Conectar los segmentos A, B, C, D, E, F, G y DP a los pines 5, 3, 32, 30, 29, 4, 33 y 31 respectivamente. Conectarse Anode1 al pin 9 y Anodes2-4 pins 11-13 respectivamente.
