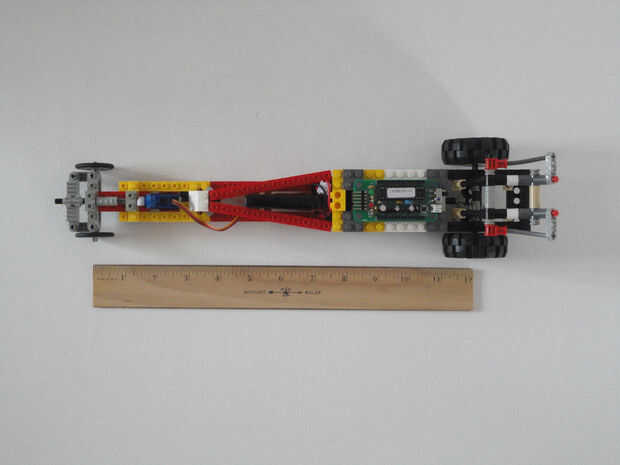

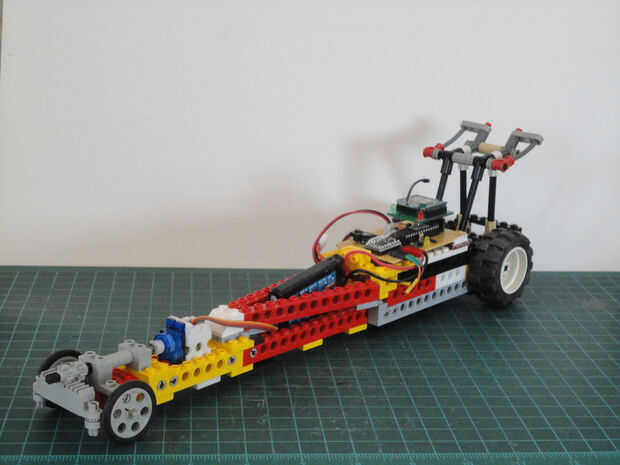

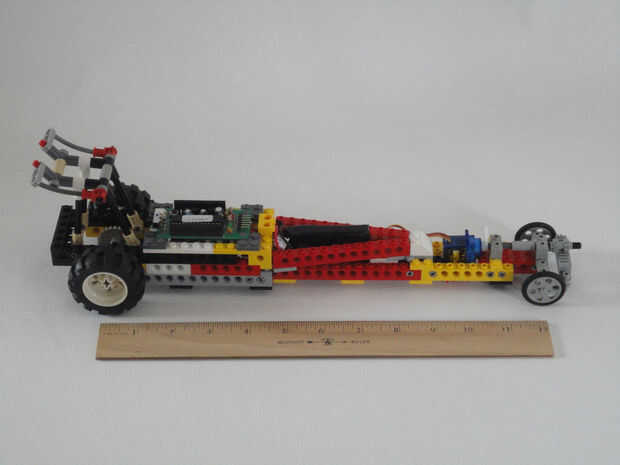

El nombre "12 pulgares" vino después de terminar el diseño. Mientras yo jugaba con mi acabada dragster en la placa de corte (que normalmente utilizo como fondo de mis fotos instructable). Veo que la distancia entre la parte delantera y traseras distancias entre ejes es más o menos 12" largo (ver foto 4, 5)
Pensé en el "12 incher" nombre pero no me gusta el nombre. Así que me googgled todo y vino en el término de medición utilizado en los viejos tiempos, hich pulgar, wes equivalente a una pulgada. (Fuente:http://en.wikipedia.org/wiki/English_units)
Me gusta la palabra! Así que eso es todo! Mi dragster consiguió su nombre, "12 pulgares"
Mis pulgares"12" es el más fácil de todos mi coche personalizado LEGO® para construir. Sólo utiliza componentes de LEGO® 129 (no incluye Arduino y motor controlador PCB). Utiliza el mismo tipo de ruedas y neumáticos como modelo de LEGO® 8847, mucho más pequeño que el LEGO® 5533 "furia roja" que utiliza la rueda y neumáticos de 81,6 x 34.
Los "12 pulgares" equipados con un pequeño servo para dirigir el coche, el mismo tipo de servo (9g), que utilicé con mis otros coches, LEGO de R/C coche de® (Redux), R/C coche de carreras, o "El toro" Buggy, etc..
Pero esta vez, en lugar de utilizar el partidario de servo DIY que hace fuera de las placas de 2 x 2. Diseño LEGO compatible, montaje de servo de 9g que es (ver siguiente paso.)
Para la cubierta del motor, "12 pulgares" también está utilizando mi 3D impreso Motor vivienda. (Ver detalles en mi Buggy R/C LEGO de "El toro", paso 1)
En la sección media del coche es un compartimiento de la batería que es lo suficientemente grande como para caber la batería de 9V (o pequeño 7.5V batería LiPo recargable) en. En la parte trasera, es donde el Arduino y el controlador del motor PCB se encuentra junto a la carcasa del motor.
Con 7.5V LiPo batería para motor fuente de alimentación y 9V, 24 mm de diámetro redondo motor de la C.C., Arduino y IC del regulador del motor de DRV8833 (detalles en el paso 8), mis pulgares"12" sólo volaron hacia fuera de la línea de salida al igual que el verdadero Dragster de combustible superior. En la primera carrera "12 pulgares" lo de la velocidad a 3, que corre tan rápido que yo podía no dirigirlo directamente, así que me caí lo a la pared (ver el Video en el paso 10). Por suerte no había daño, las ruedas delanteras volaron a ambos lados.
«12 pulgares» Dragster puede controlarse de forma inalámbrica mediante XBee, o cualquier otra radio inalámbrica, como bluetooth o WIFI. En este instructable elegí usar el módulo XBee ya que tengo más de dos módulos XBee conmigo.
Para el Control de Radio XBee ver LEGO RC® , o procesamiento de controles R/C coches con módulos XBee como ejemplos.
Descargo de responsabilidad:
LEGO®, técnica, son propiedad de The LEGO Group de empresas (http://www.lego.com), que patrocina, propia, autoriza ni respalda esta creación.
Video está disponible en el paso 10.
