«12 pulgares» R/C LEGO Dragster (1 / 10 paso)

Paso 1: Servo impreso 3D montaje

3D impreso Servo montaje idea surgió después de la 3D impreso caja del Motor. Y con la misma razón, ya que no estaba muy contento y estaba cansado de placas LEGO hackeadas o modificadas para usar como el soporte del servo de 9g. Aunque podía utilicé el soporte del servo de mi previamente construir coches. Pero que lo que no quiero hacer, siempre mantengo mi coche LEGO de diseño personalizado!

Así que soy un LEGO compatible Servo montaje de prototipos. Este 3D impreso Servo soporte de montaje es la quinta versión. El diseño y 3D, modelado de procesos se realizaron en diseño 123D.

La apertura en el 3D impreso en la parte superior de montaje de servo es para el cableado de los servos. El montaje del Servo tiene LEGO compatible pletina en la parte inferior.

Este 3D impreso Servo soporte de montaje se adapta a cualquier servo de 9g con la dimensión de 23 x 12.2 x 27 mm. El servo que he usado para este 3D impreso Servo soporte de montaje es servo micro modelo de torre Pro SG92R (disponible desde ID #169 de Adafruit o sitio web torre Pro).

Adjunto se encuentra el archivo STL, descargar a continuación. Este modelo 3D se puede ver en mi página del proyecto 123D. El montaje del Servo está todavía en etapa de prototipos, cualquier comentario y sugerencia serán muy apreciadas.

Es un buen valor para el largo plazo. Mi Servo montaje de diseño de coches de Lego se puede utilizar en mi otro LEGO coches particulares también.

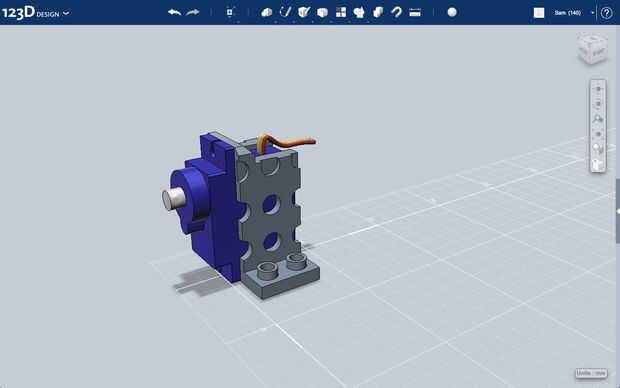

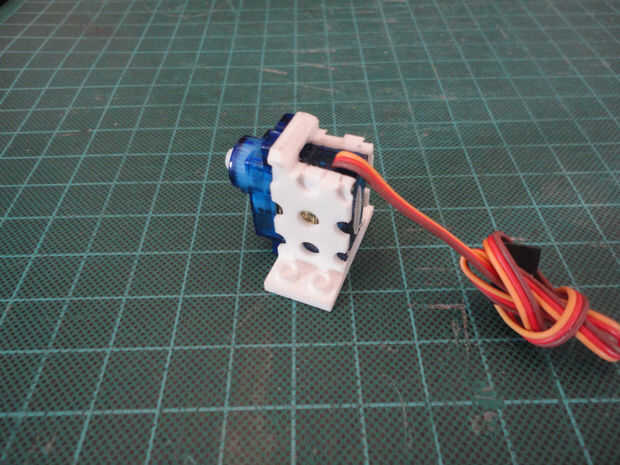

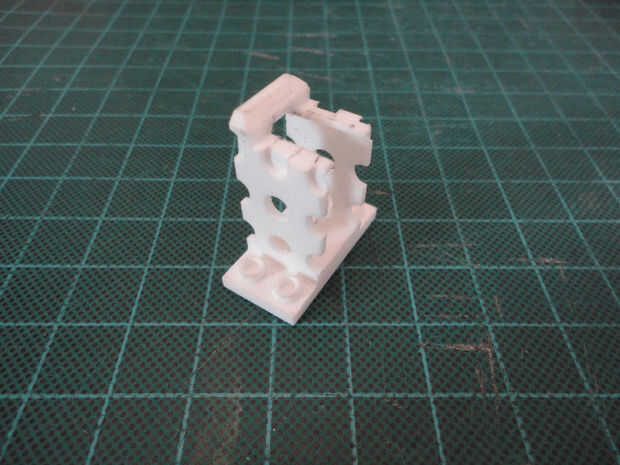

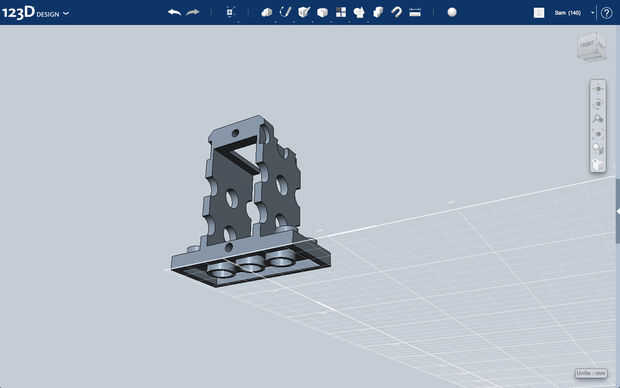

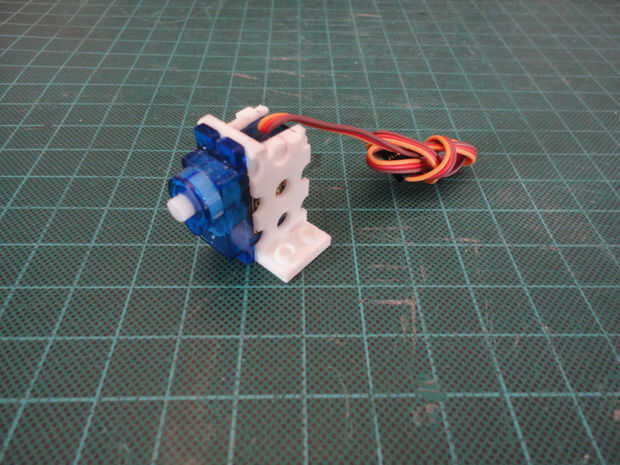

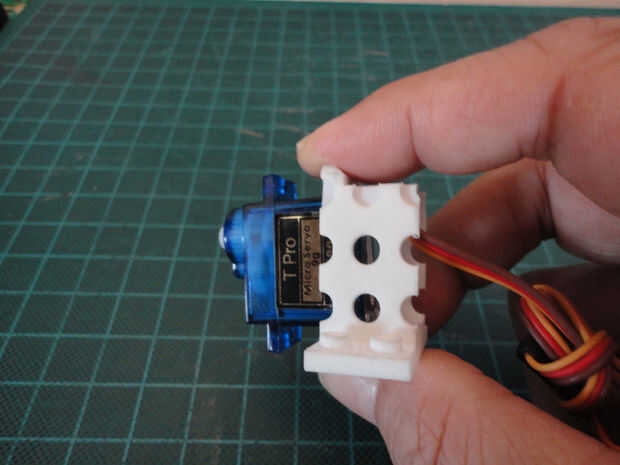

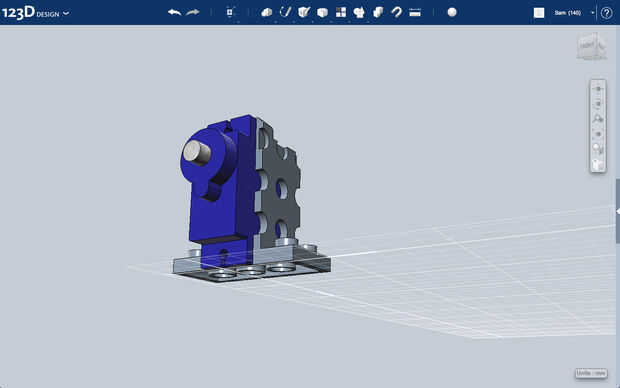

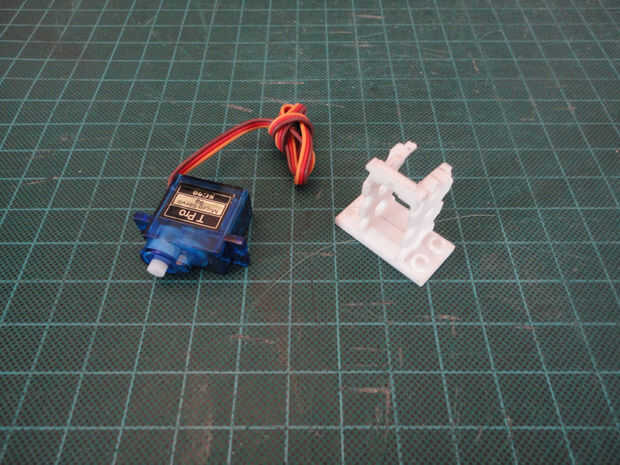

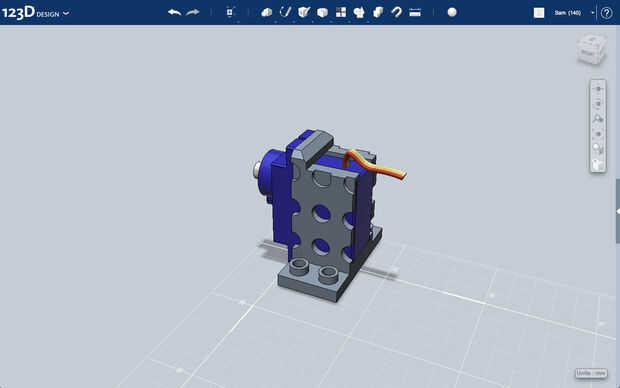

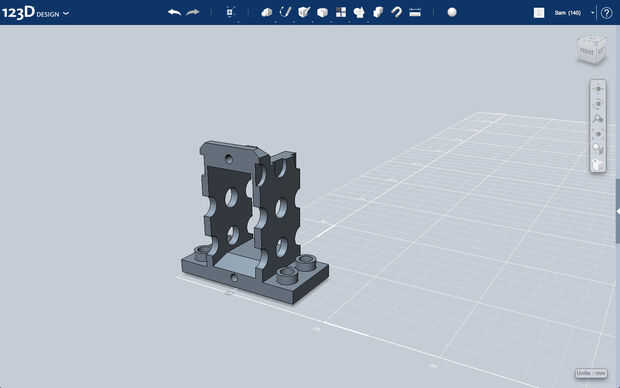

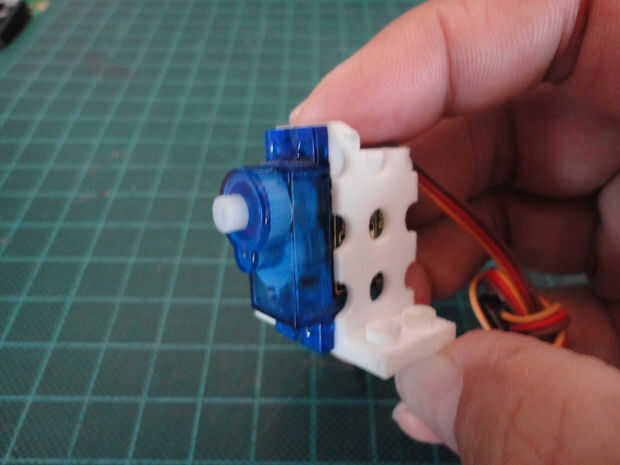

Galería de fotos ver el 3D modelo 123D de la bobina y el real 3D impreso abajo ordenado de un fabricante de terceros.
