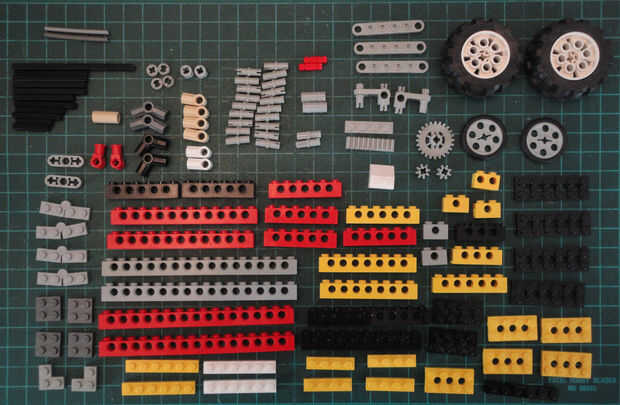

Paso 2: Piezas y herramientas
Si usted quiere hacer este proyecto podría utilizar el color differenct para el coche.
Nota: El número en el soporte es diseño ID. de Lego
Piezas de LEGO
4 Nº - 1 x 16 técnica de ladrillo (#3703)
2 Nº - 1 x 12 técnica de ladrillo (#3895)
2 Nº - 1 x 10 técnica ladrillos (#2730)
2 núms. - técnica de 1 x 8 ladrillo (#3702)
8 núms. - técnica de 1 x 6 ladrillo (#3894)
2 núms. - técnica de 1 x 4 ladrillo (#3701)
5 números - Technic Brick 1 X 2, Ø4.9 (#3700)
1 Nº - techo de mosaico 2 X 2 / 45° (#3039)
2 núms. - elemento de ángulo [1], 0 grados (#32013)
2 núms. - elemento de ángulo [4], 135 grados (#32192)
2 núms. - elemento de ángulo [5], 112,5 grados (#32015)
4 núms. - placa de 1 x 4 (#3710)
4 núms. - placa de 1 x 6 (#3666)
6 núms. - técnica 2 x 4 de la placa (#3709)
4 núms. - placa técnica 2 x 6 (#32001)
4 núms. - placas de 2 x 2 (#3022)
2 Nº - 1 x 2 x 2 esquina de la placa (#2420)
4 Nº - Bush técnica dentada de 1/2 tipo II (#4265b)
1 Nº - conector redondo (Joiner Pin redondos) (#75535)
19 Nº - conector Peg con fricción (#2780)
4 núms. - conector de clavija con cruz del eje (#6562)
2 núms. - conector de eje Perpendicular (#32039)
2 Nº - eje Joiner (#6538b)
2 núms. - Cruz del eje M 2 con ranura (#32062)
1 no. -Cruce eje 3M con la perilla (#6587)
2 núms. - Cruz del eje 3M (#4519)
2 núms. - Cruz del eje 4M (#3705)
2 núms. - Cruz del eje 5M (#32073)
4 núms. - Cruz del eje 6M (#3706)
1 Nº - Cruz del eje 10M (#3737)
2 núms. - Bush para el árbol (#6590)
4 núms. - bisagra placa de 1 x 4 giratorio tapa/Base (#73983)
3 Nº - placa de 1 x 6 con extremo dentado (#4262)
1 Nº - 1 x 4 Gear Rack (#3743)
2 núms. - manguera rígida 3 mm D. 5L/4,0 cm (c# 75 05)
2 núms. - técnico nivel 3M (#6632)
Kit de dirección
2 núms. - brazo de dirección (#4261)
No. 2. -Engranaje de 8 dientes (#3647)
Kit de engranajes
1 Nº - 24 dientes corona engranaje tipo III (#3650)
Ruedas y llantas
Frente
2 núms. - cuña técnica rueda de la correa (polea) (#4185)
2 núms. - cuña correa rueda neumático (#70162)
Parte trasera
2 núms. - técnica de la rueda 20 x 30
2 núms. - globo sólido negro llantas 20 x 30 (4266 / 2857)
Otros
Servo Mount o modificar placas LEGO para utilizar como soporte de servo. (Descargar el archivo stl abajo)
9g Micro servos (T Pro SG90) o similar.
2mm adaptador para ruedas de Lego (Pololu parte #1001)
(o eje de Peg/Cross de conector modificado (#6562) para encajar el eje del motor del juguete DC.)
LEGO compatible Motor carcasa para motor de 9V redonda 24mm de diámetro. (Fichero STL pueden descargar desde mi proyecto Buggy "El toro").
o si no tienes impresora 3D (me gustaría que tenerla también!) Usted podría pedir uno de Shapeways, aquí.)
Ronda Motor de la C.C.: 9V, 24mm de diámetro.
Dos M2.3, redondas de 4 mm de largo tornillos de cabeza (si no vienen con 9V, 24 mm de diámetro redondo motor.)
DIY Arduino y Motor controlador PCB (ver detalle en el paso 9)
Módulo XBee
XBee breakout Junta (yo usé el Kit básico de XB-Buddy, Jameco parte Nº 2163680)
Gancho encima del alambre
Herramientas
Pegamento estupendo
X-ACTO cuchillo
Papel de lija
Archivos
Taladro de mano y bits
