Paso 3:
Los siguientes son la instrucción de la foto, que también incluye Descripción texto box(s) en cada paso.

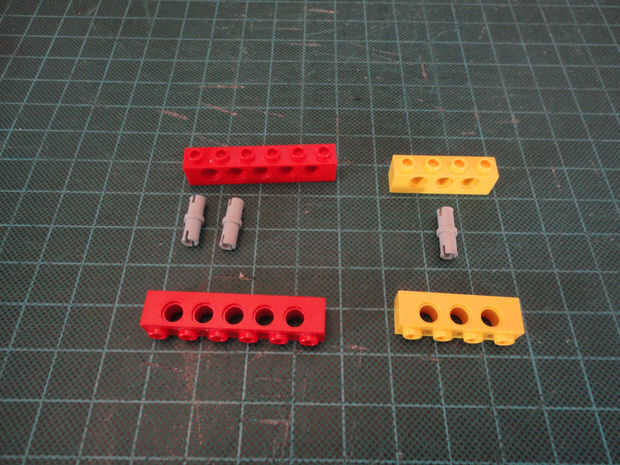

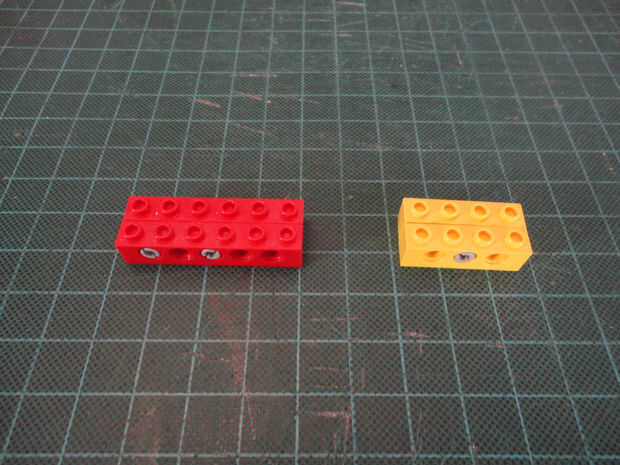

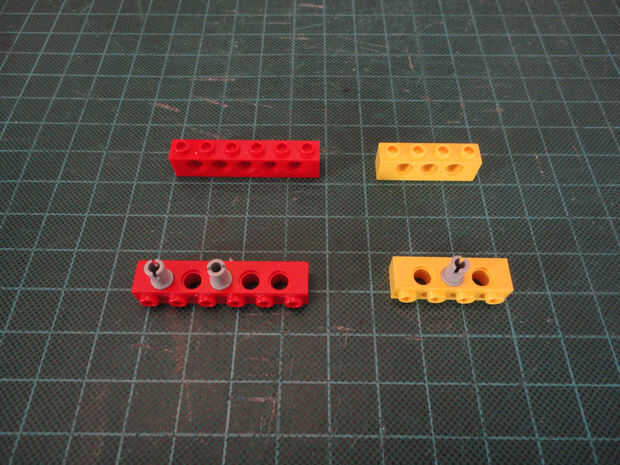

Foto 1, 2, 3 Dos de 1 x 6 ladrillos Technic (#3894) y dos 1 x 4 técnica (#3701), de ladrillo y tres conector Peg (#3673)

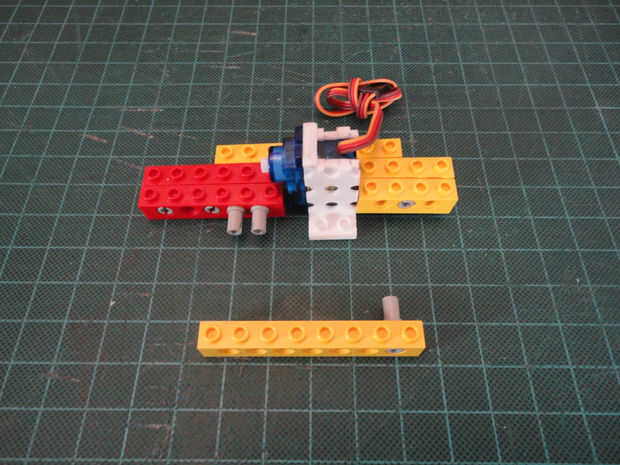

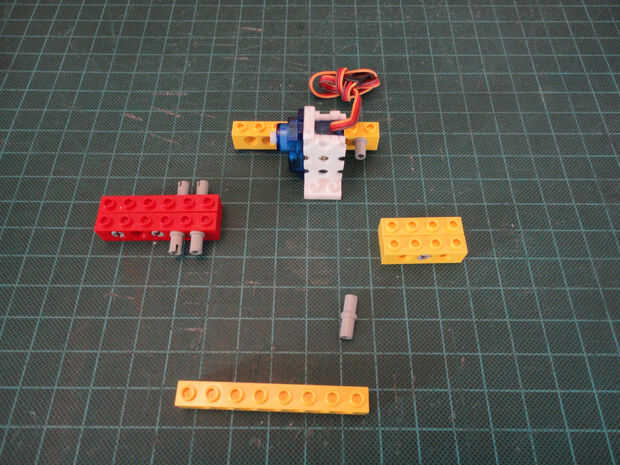

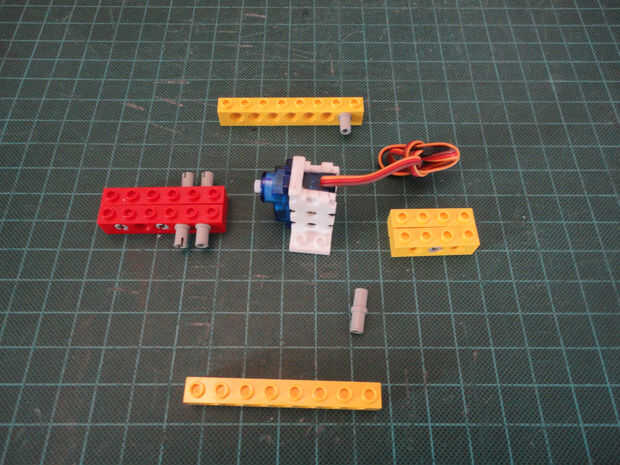

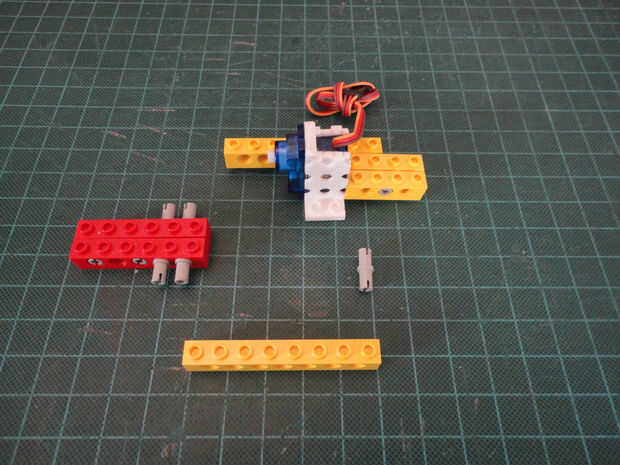

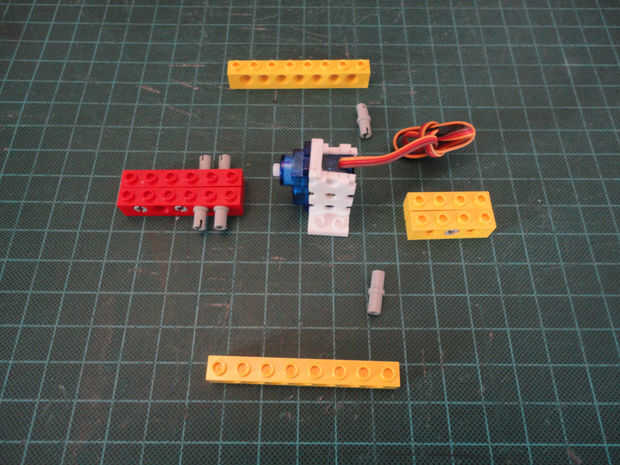

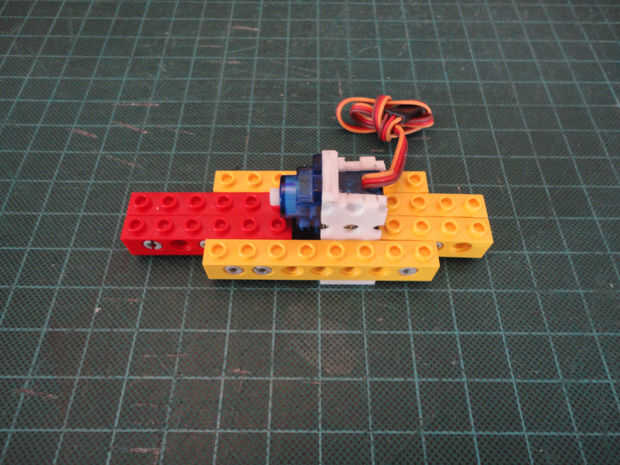

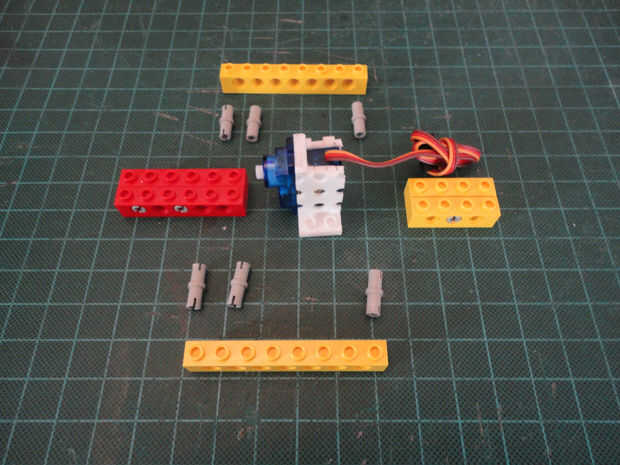

Foto 4, 5, 6, 7, 8, 9, 10 Dos de 1 x 8 ladrillos Technic (#3702), clavija de conector de seis (#3673), y servo de 9g en servo montaje del último paso.

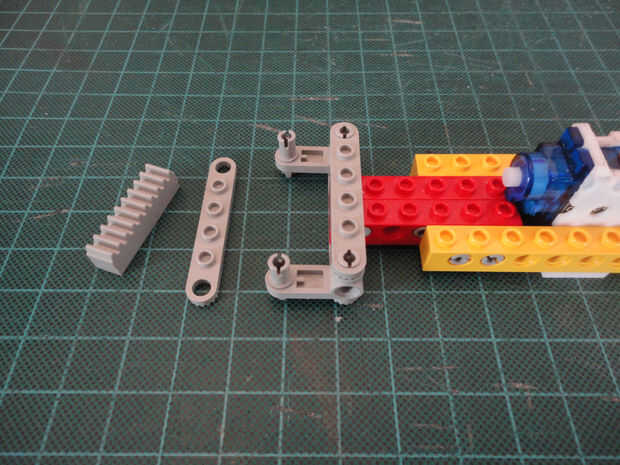

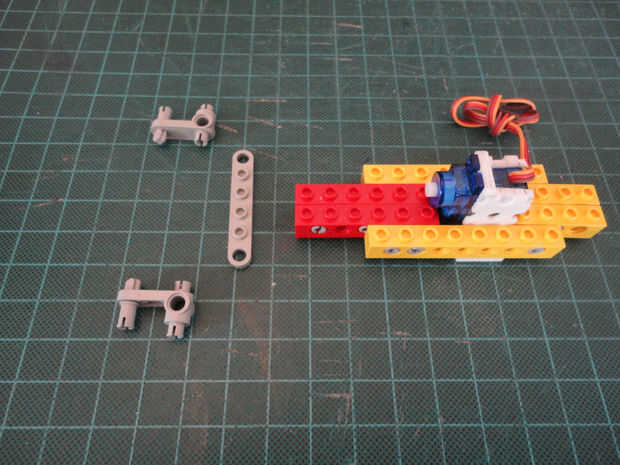

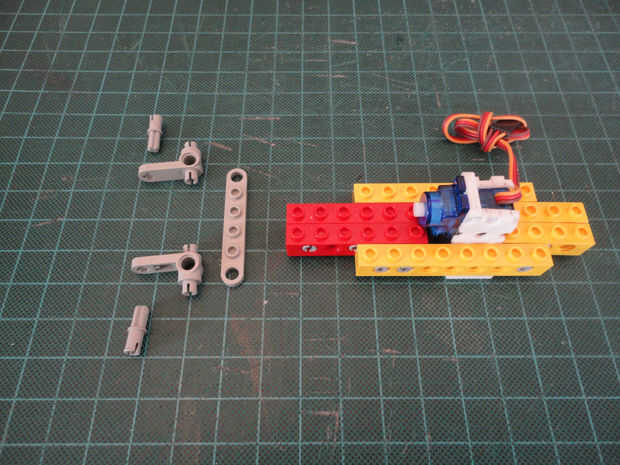

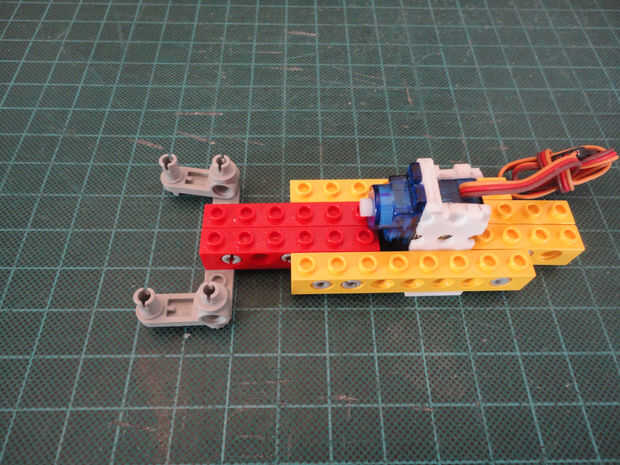

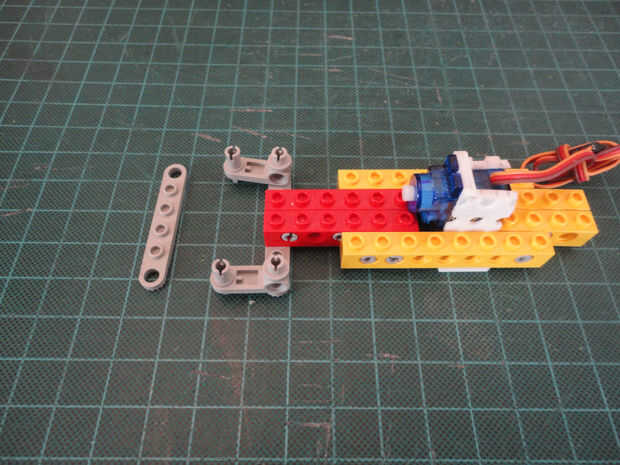

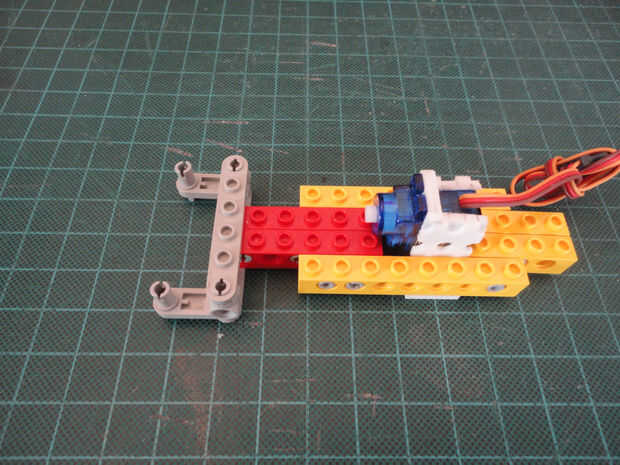

Foto 11, 12, 13, 14 Técnica placa 1 x 6 con dientes (#4262), brazo de dirección dos (#4261) y dos de conector de clavija con árbol de la Cruz (#6562)

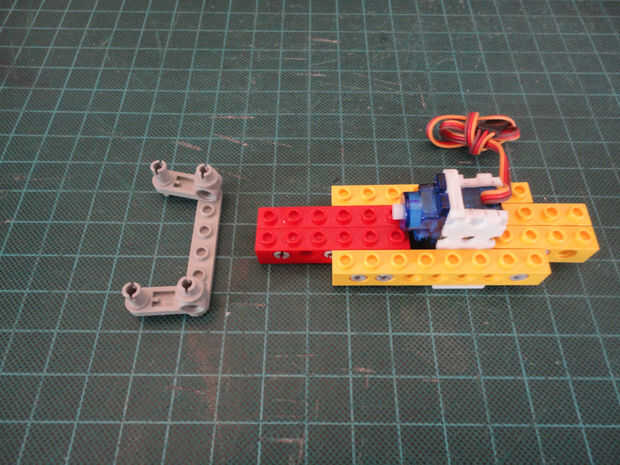

Foto 15, 16 Placa de 1 x 6 con horquillas (#4262)

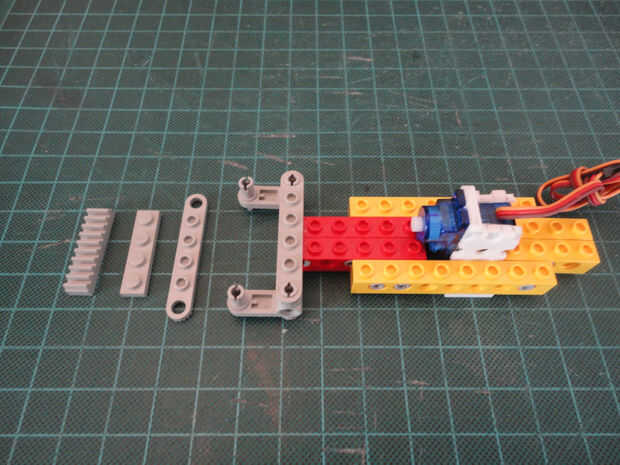

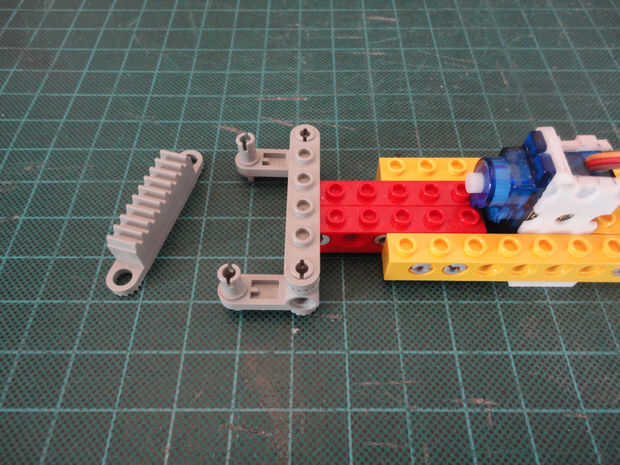

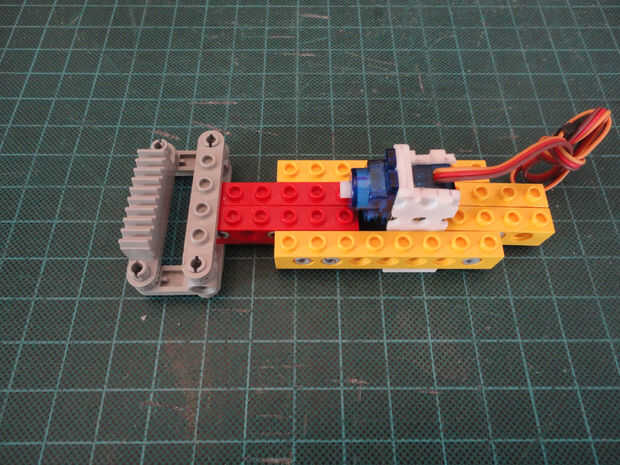

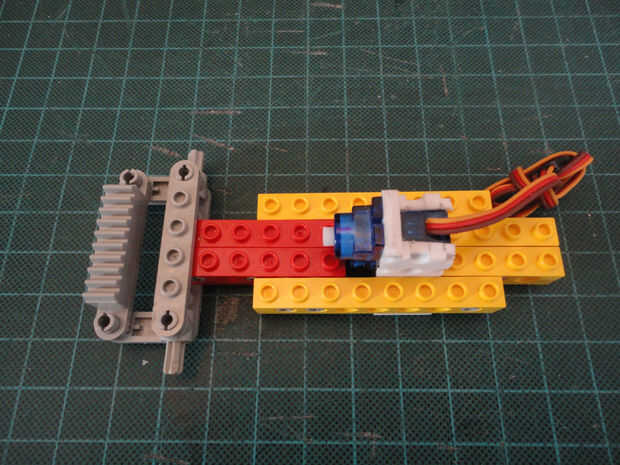

Foto 17, 18, 19, 20 1 x 4 Gear Rack (#3743), placa de 1 x 4 (#3710) y la placa de 1 x 6 con horquillas (#4262)

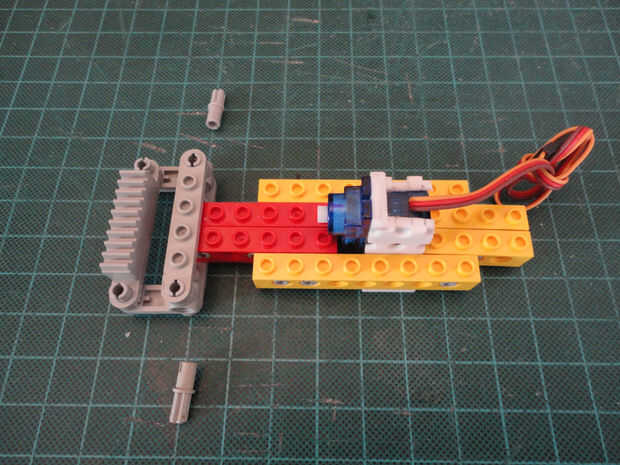

Foto 21, 22 Dos conector Peg con Cruz de eje (#6562)

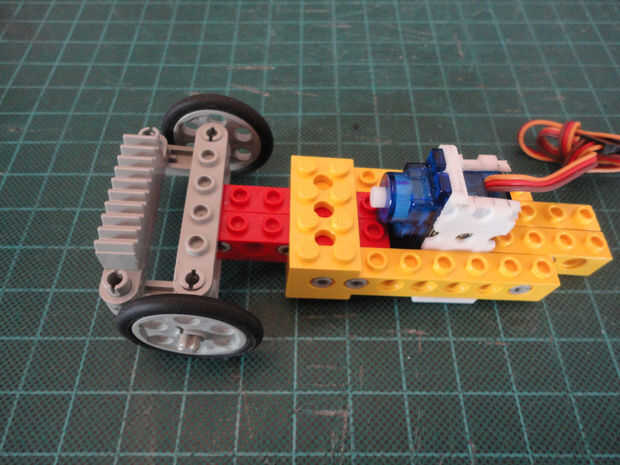

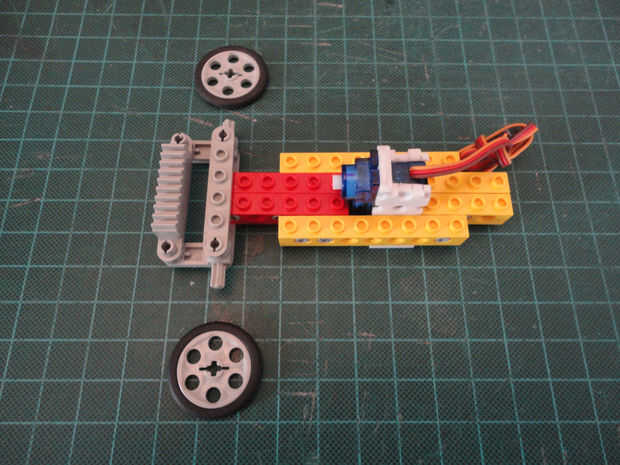

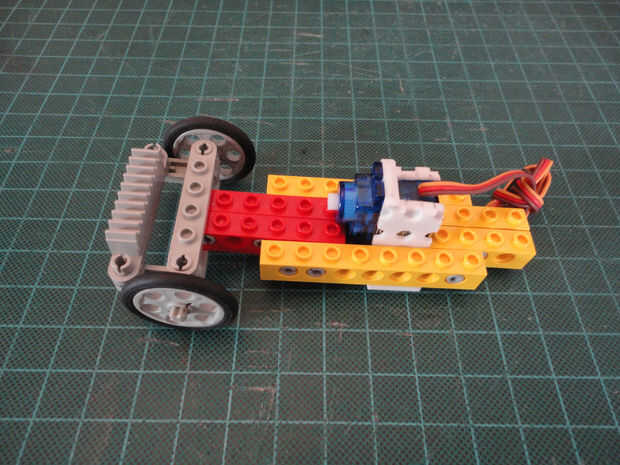

Foto 23, 24 Dos cuña técnica rueda de la correa (polea) (#4185) y neumático (#70162) de la rueda de la correa de la cuña

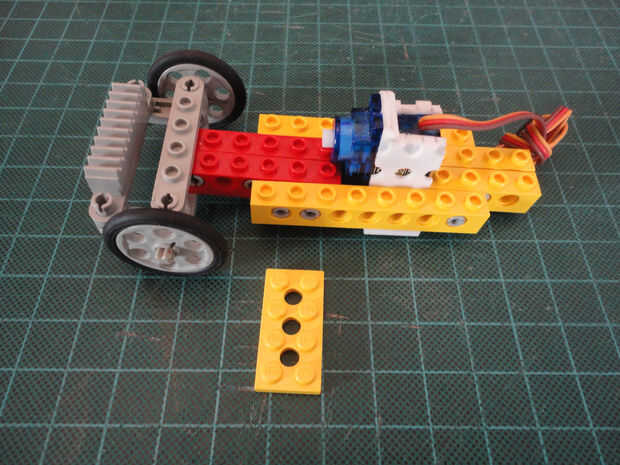

Foto 25, 26 la técnica 2 x 4 placa (#3709)

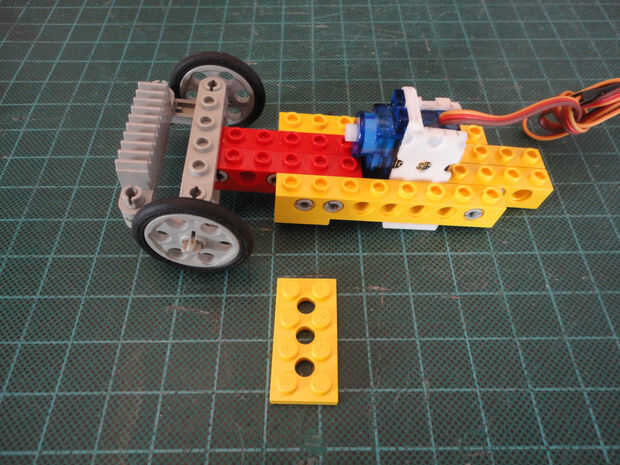

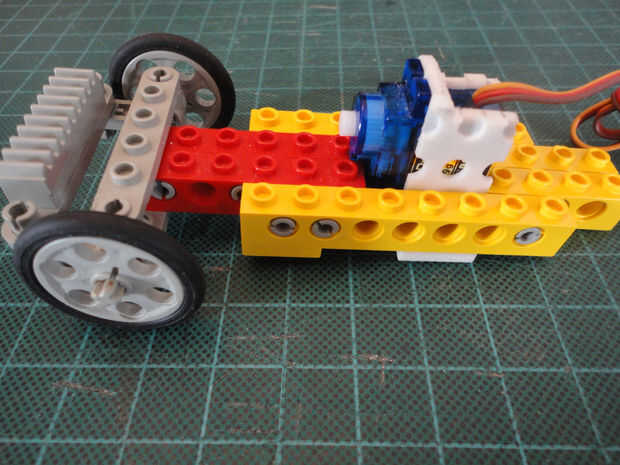

Foto 27, 28 la técnica 2 x 4 placa (#3709)

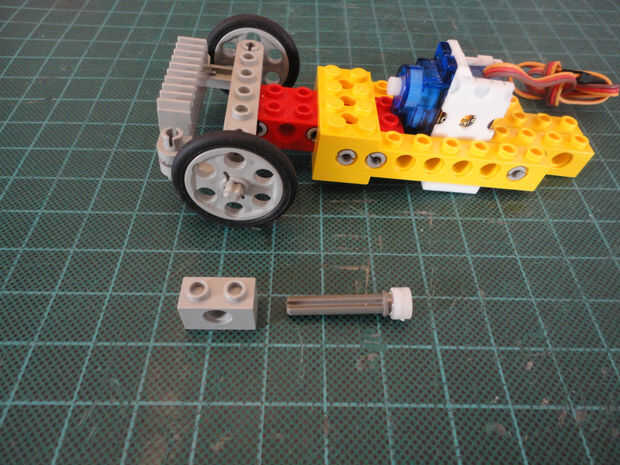

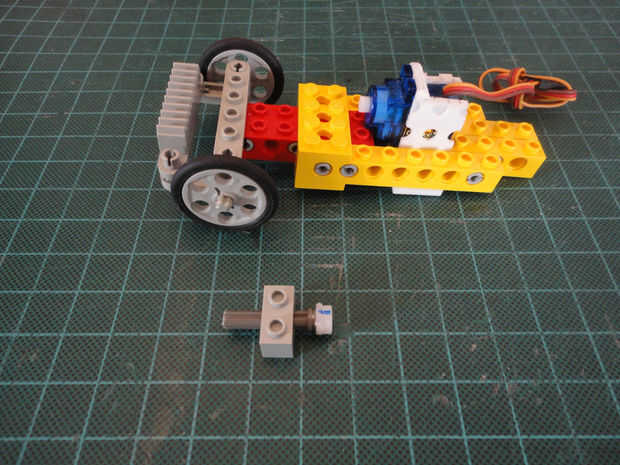

Foto 29, 30, 31 Técnica Brick 1 X 2, Ø4.9 (#3700) y Cruz del eje 3M con la perilla (#6587) pegado a Cuerno del servo.

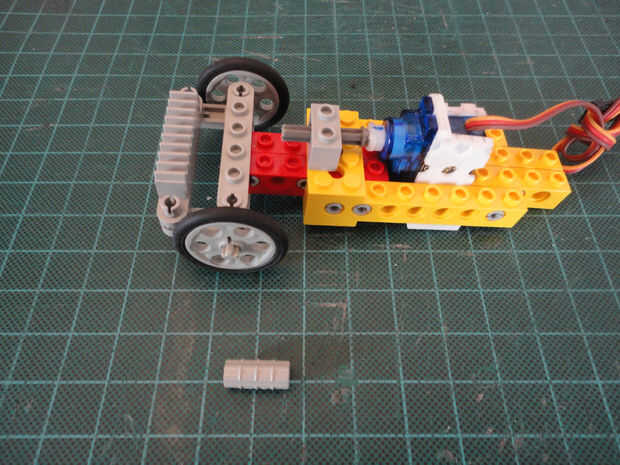

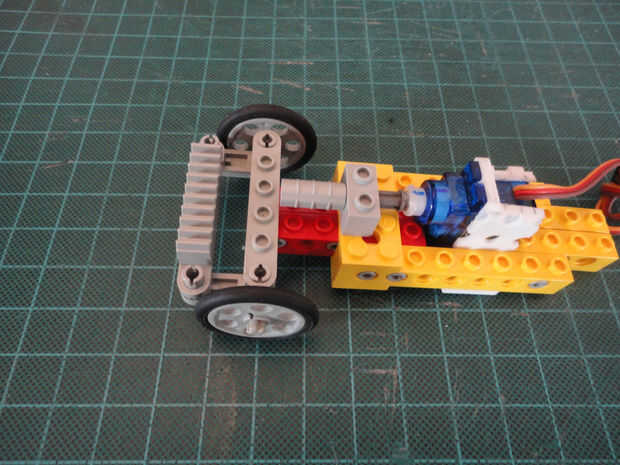

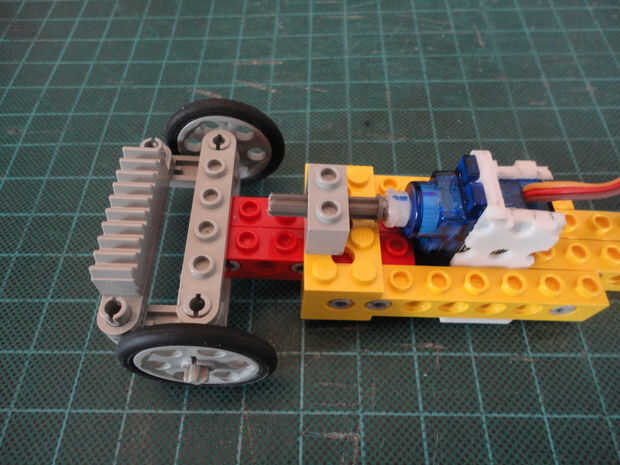

Fotos 32, 33 Eje Joiner (#6538b)

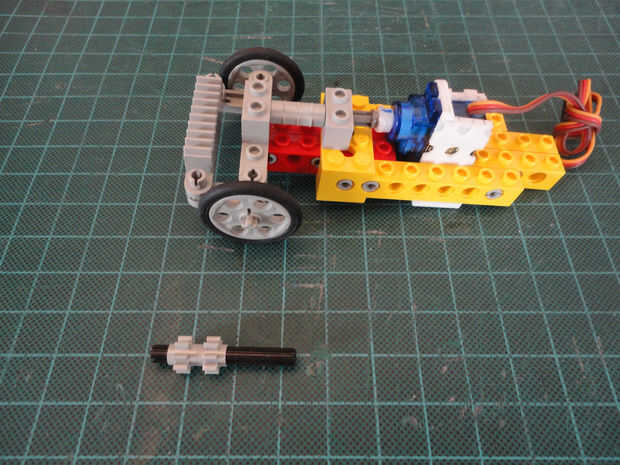

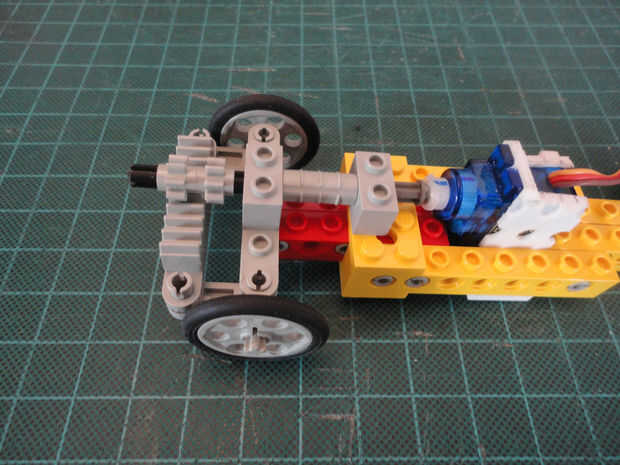

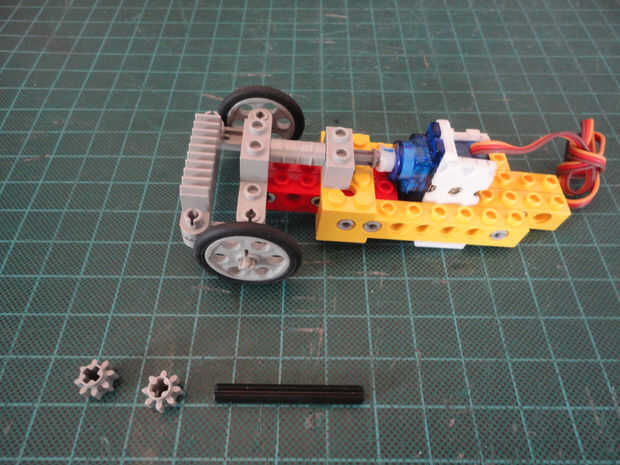

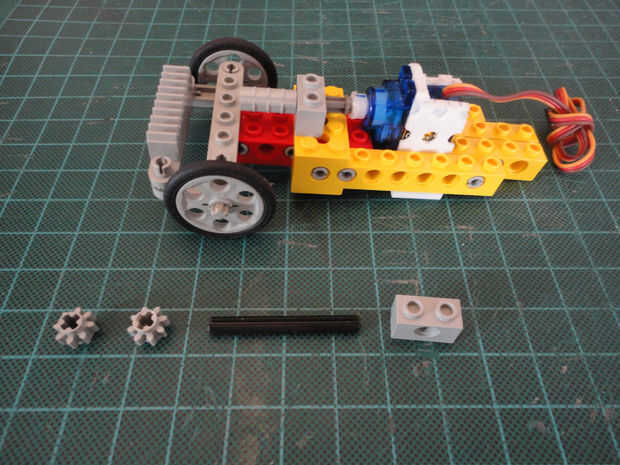

Foto 34, 35, 36, 37 8 dos dientes del engranaje (#3647), Cruz de eje 5M (#32073) y técnica Brick 1 X 2, Ø4.9 (#3700)
