Paso 5: Distancia entre ejes trasero y carcasa del Motor
Los siguientes son la instrucción de la foto, que también incluye Descripción texto box(s) en cada paso.

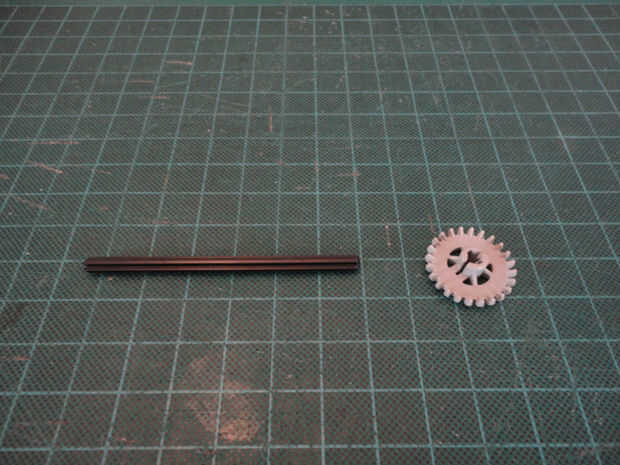

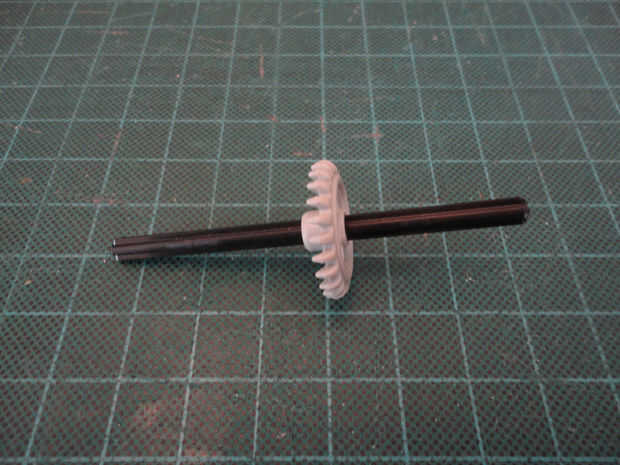

Foto 1, 2 Cruce eje 10M (#3737) y el tipo de engranaje de 24 dientes corona III (#3650)

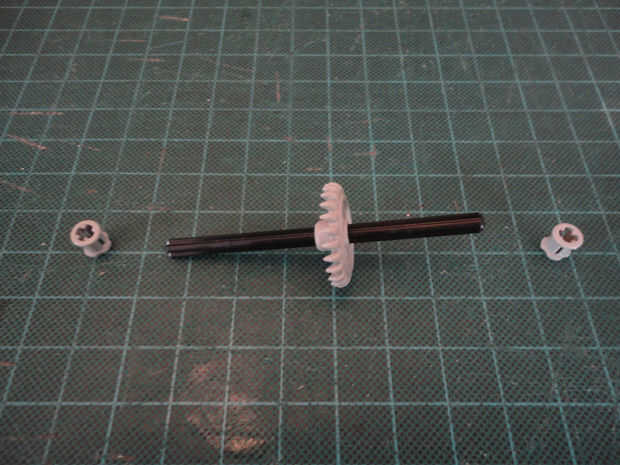

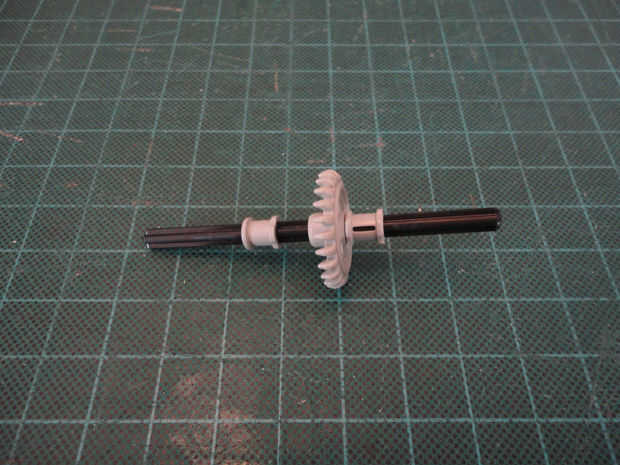

Foto 3, 4 Dos del arbusto de eje (#6590)

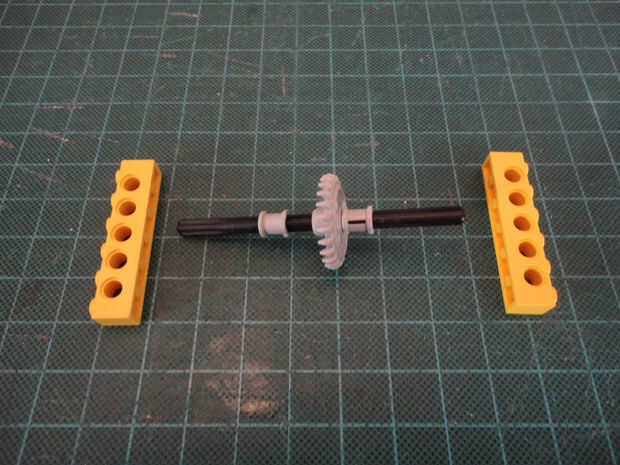

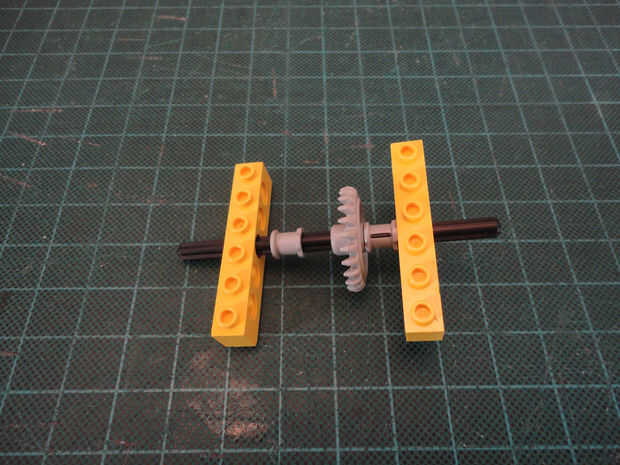

Foto 5, 6 Dos de 1 x 6 ladrillos Technic (#3894)

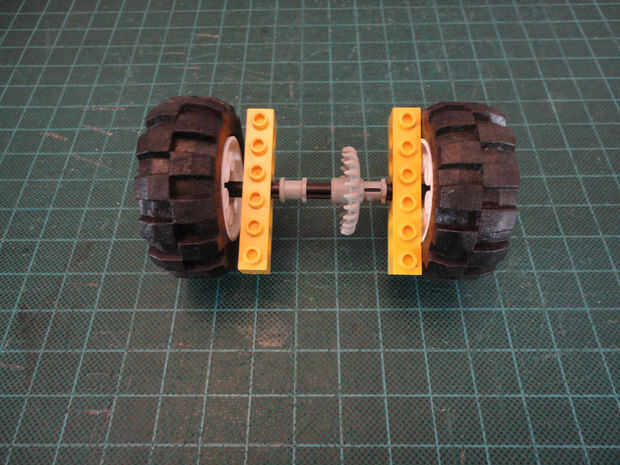

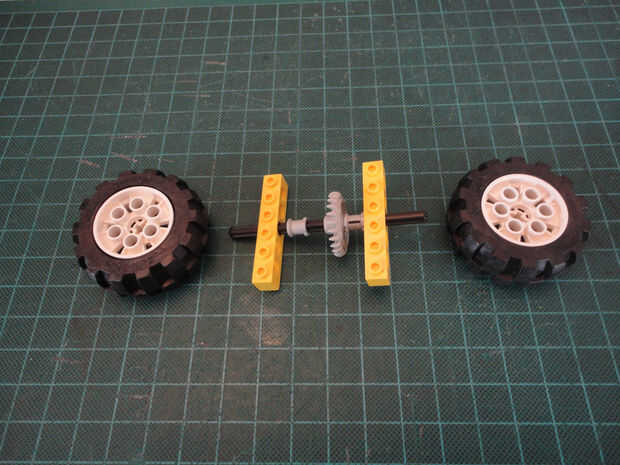

Foto 7, 8 Dos ruedas técnica 20 x 30, con el negro del neumático sólido globo de 20 x 30 (4266 / 2857)

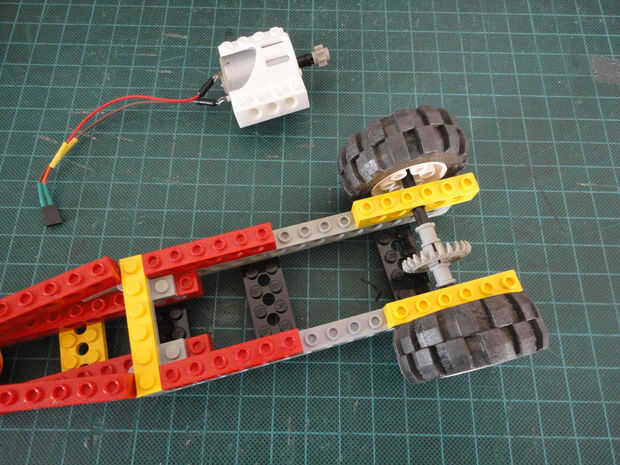

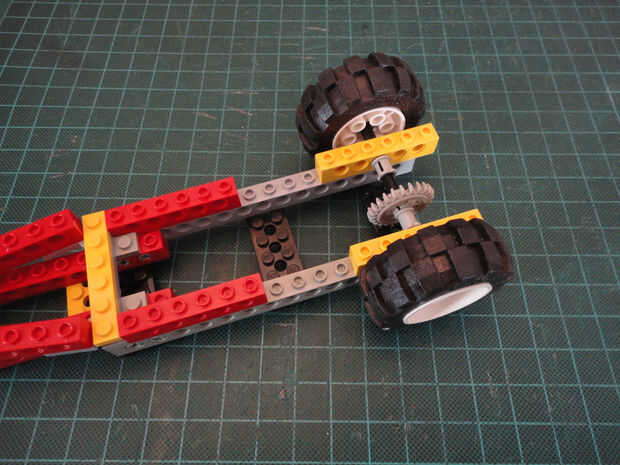

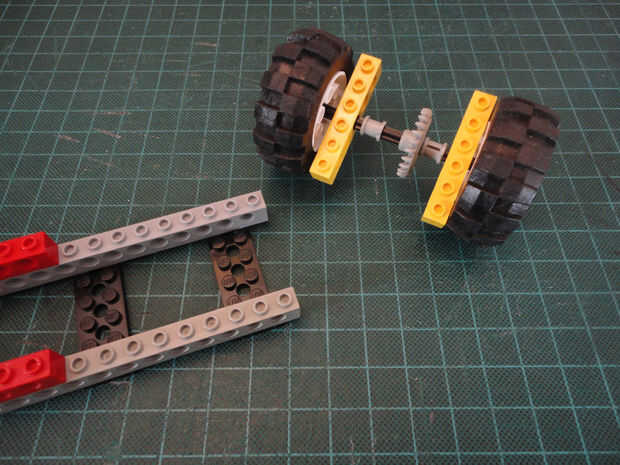

Foto 9, 10 Únete a la base de la rueda trasera a la estructura de la sección media.

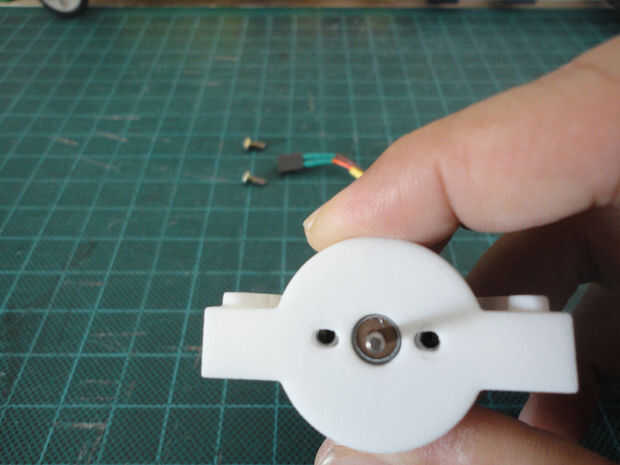

Carcasa del motor impreso 3D foto 11, 12, 13, 14 , 24 mm. diámetro 9V DC el motor y dos tornillos M2.3 largos de 4 mm.
Foto 15, 16, 17, 18 2 mm adaptador para ruedas de Lego (Pololu parte #1001) (o eje de Peg/Cross de conector modificado (#6562) para encajar el eje del motor del juguete DC.)
Foto 19, 20 8 dientes de engranaje (#3647)

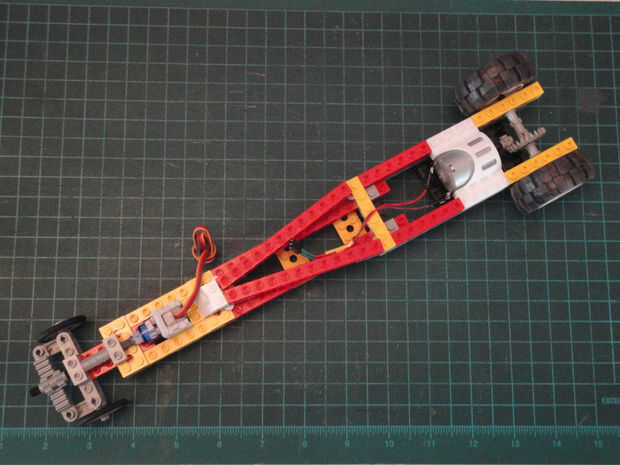

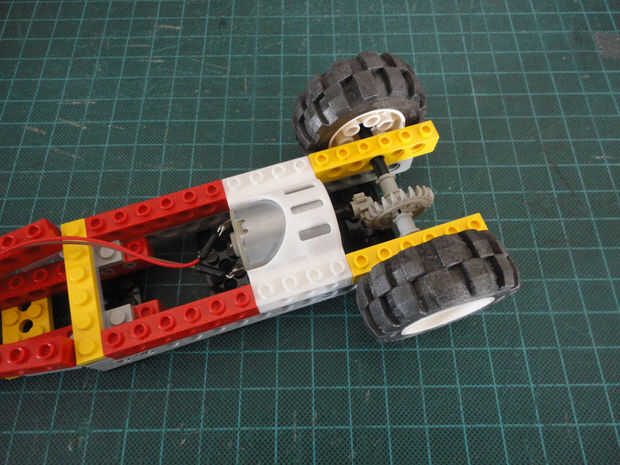

Foto 21, 22, 23 Carcasa del motor montado
Nota: Para detalles de instalación de la Arduino + Motor controlador PCB ver paso 8
