Paso 2: Conectar a la Max32

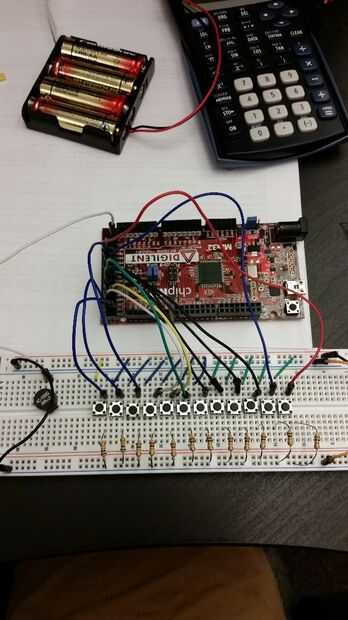

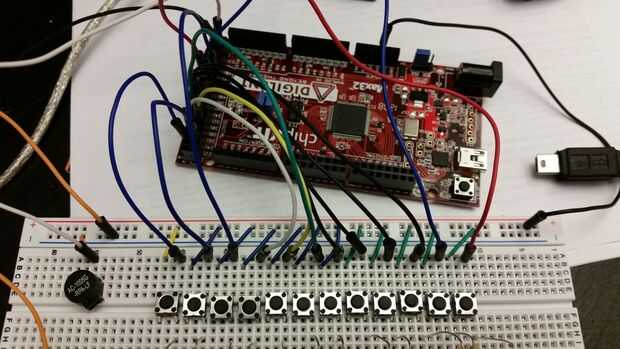

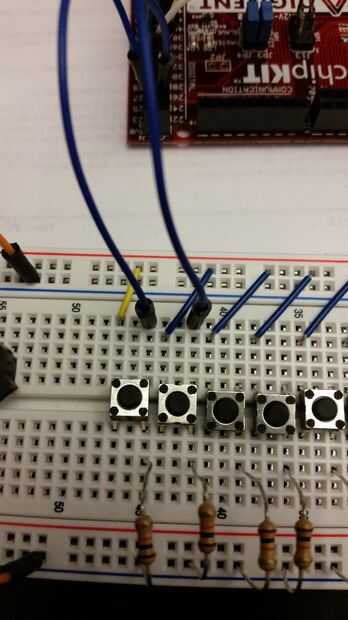

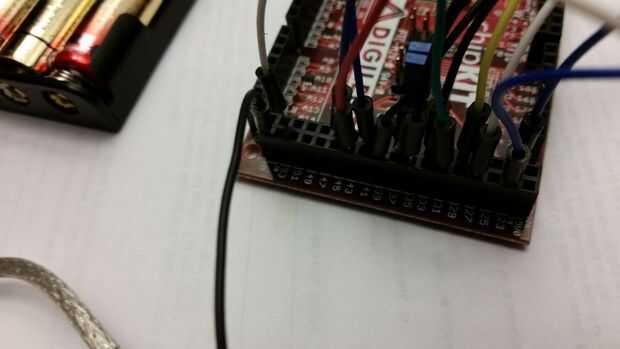

Al conectar los botones a la Junta desea recordar donde cada botón está enchufado. Lo conecté los botones, de izquierda a derecha, en los pines en la placa va como sigue:
- 22
- 23
- 44
- 27
- 28
- 31
- 32
- 35
- 36
- 39
- 40
- 43
En el tercer botón tuve que pasar de pin 24 a 44 porque eso perno no estaba trabajando en la Junta que estaba usando.
También, había conectado mi altavoz piezoeléctrico al pin 52. Asegúrese de que usted conecte el carril positivo en el protoboard el pin 5V0 y el negativo en tierra.
