123D fab! Kit de construcción de cartón (3 / 11 paso)

Paso 3: Proceso de diseño

Con el concepto de la base de discos que se enclavija decidido, empecé a hacer algunos bocetos para ver qué vino a la mente. Quería añadir la posibilidad de piezas móviles con lo que fue un sistema estático. Me di cuenta que los trozos más grandes debe dimensionarse cuidadosamente para que todavía caben en el esquema de enclavamiento de los pedazos más pequeños. Del mismo modo, me aseguré de que los diferentes haces y palancas tienen sus agujeros se coloca de modo que se alinee con los otros orificios en un enrejado de cartón montado.

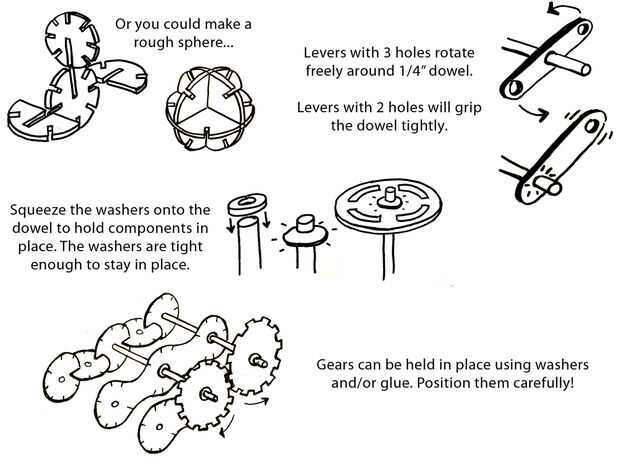

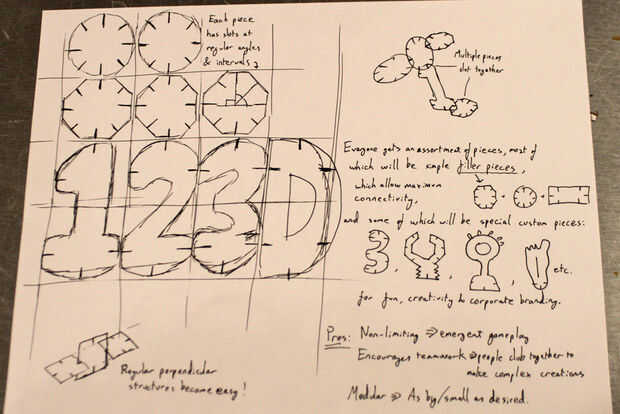

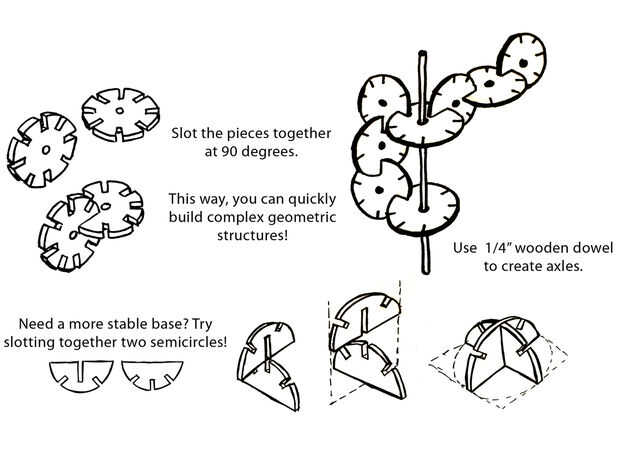

Éstos son algunos de los primeros bocetos que hice, así como algunas versiones almacenados que finalmente se convirtieron en parte de la hoja de instrucciones para el kit de acabado.

Usé el Adobe Illustrator para precisamente medir y dibujar la mayoría de las piezas.

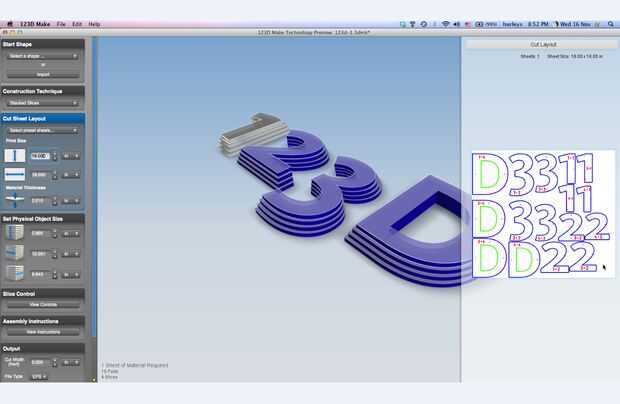

Como juego esto fue pensado para crear conciencia de la familia de software 123D de Autodesk, incorporé algunas piezas que habían hechos por Autodesk blogger Shaan Hurley usando 123D hacen. Shaan tomó una versión 3D del logotipo del 123D y rebanadas en diferentes niveles, creando un efecto de mapa de contorno. Una de las estipulaciones de la Fab 123D! Desafío en Autodesk University fue que cada entrada que cuentan en algún lugar con este logotipo 123D.
