Paso 5: Editar tu. DXF según sea necesario

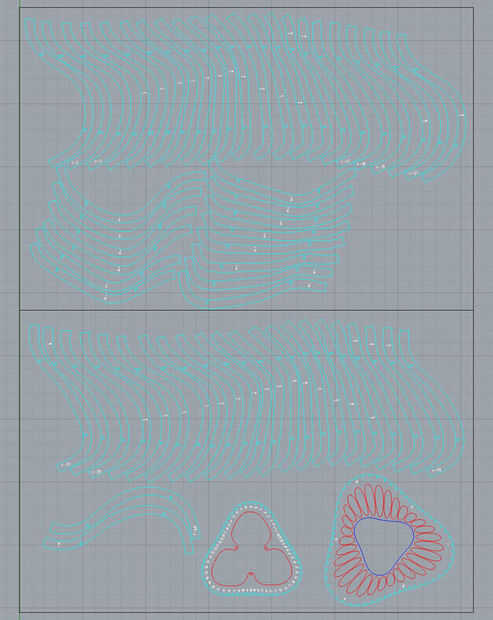

Después de exportar el. DXF, abre en su programa de CAD de elección y organizar las piezas, hacer ajustes, etc.. Pude anidar manualmente todos los perfiles de 60 costilla y los 2 anillos (2) hojas de 24 "x 36". Puse todas las piezas en un orden secuencial. Por alguna razón 123D pone las costillas sin ningún orden aparente. Las piezas están numeradas, pero esto necesariamente no hace más fácil que las piezas se anidan en forma secuencial. También compensar y recortado los aros de mi agrado (por lo que el borde exterior no estaba al ras de las costillas) y añadido algunas características (para suspender la pantalla con un accesorio universal que había previamente diseñado y) dependiendo de la máquina usted intención de cortar, probablemente ahora es un buen momento a nombre y ordenar las capas para corte - grabado , seguido de pequeños agujeros, seguidos por los perfiles exteriores y así sucesivamente.
