123D make inspirado acrílico lámpara Mashup (5 / 6 paso)

Paso 5: Montaje de la pantalla

En la mayoría de los casos, hay un paso más que puede ser necesario - ajuste más superior e inferior más rebanadas de su modelo. Esto es necesario porque necesitamos ser capaces de levantarse una bombilla en la sombra (abrir la rebanada de la parte inferior) y necesitamos tener alguna forma de la sombra a la lámpara de montaje (golpeando ligeramente un pequeño agujero en la parte superior que puede atravesar cualquier tornillo de remate el arpa la lámpara, o estampado, que puede entrar en la tubería roscada de la lámpara a través de.) Dependiendo del diseño de su modelo, también tendrá que editar algunos de los "montantes" que sostenga la parte superior e inferior placa en lugar - por ejemplo tendrán que reducir el diente inferior de cada una de mis columnas, si no que mi apertura inferior todavía es inaccesible.

Necesitamos saber lo que nos estamos conectando esto antes de empezar. Por lo tanto, ¿qué se conecta esto? ¿Lámpara base o botín de la cadena?  En cualquier caso, el enfoque es el mismo, pero las medidas van a ser diferentes.

Antes de que podemos hacer cambios a cualquier cosa, vamos a necesitar conseguir nuestras manos en todos que los cortan páginas diseño MAKE 123D generada. Haga clic en el botón de haz planes en la parte inferior del panel de control. El 123D hacen software abrirá su cuenta de web, y luego abrirá una nueva ventana con el diseño completo de las piezas, haga clic en el botón de tipo de archivo para seleccionar el formato EPS o PDF para la impresión.

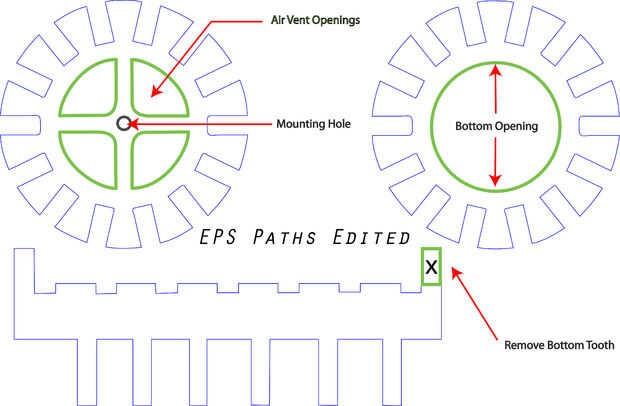

Una vez tienes los archivos EPS guardados, mirar detrás de la ventana del modelo y determinar qué número de parte es el segmento superior y que es su segmento inferior. Una vez hayas localizado la parte apropiada de los archivos EPS, abrirlo en un programa capaz de editar un archivo EPS.  En el software, crear la estructura que se muestra a continuación para proporcionar ventilación así como un punto de montaje de la pantalla para su lámpara, o a la sombra a su cadena de botín.  Una vez editado correctamente, guarde el archivo (formato EPS) ahora tiene un juego completo de hojas de corte para su creación.  Como nota, recuerde que la parte que a editado es responsable de soportar el peso de su creación entera y como tal, puede ser necesario algún refuerzo, sobre todo si el modelo es grande y el material es fino. Mientras que cortar rutas tienen tolerancias de ajuste excelentes, también tendrá que unir de alguna manera el modelo - pegamento, unos tornillos, etc..

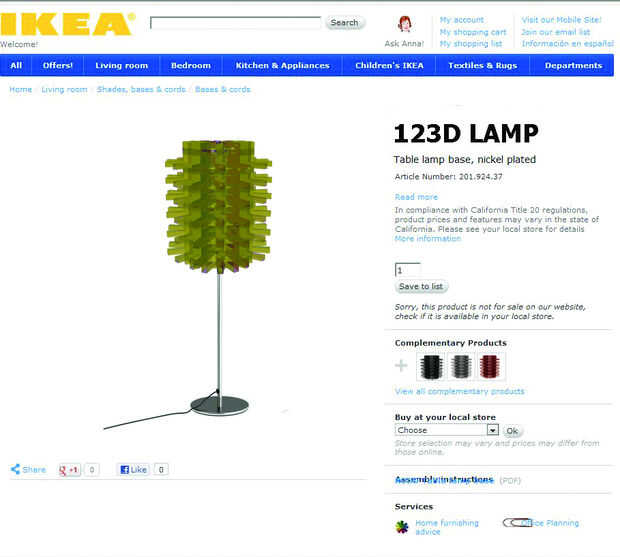

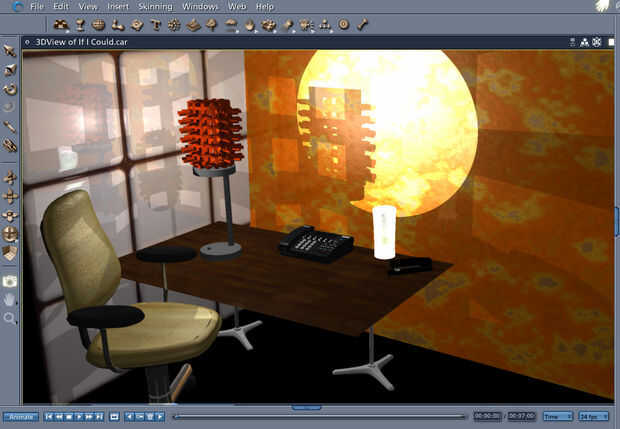

Si pude encontrar las piezas en línea - termino la lámpara con un puesto de base y no centrado cromo como se muestra en la oficina de informática prestado tiro.  Lo más probable es corre a Ikea y de momento, recoger el vástago más mínimo encuentro, mientras sigo buscando el lugar perfecto.
