Paso 10: Manos: parte 2 - Palma y muñeca
- Función de "Cilindro" en el menú de la marca "Primative"
- Función de "Órbita" en el menú "Navegación"
- Comandos de "Shell" de la lista desplegable del menú "Crear" de la marca
- "Elementos sólidos" -> "Combinar" -> "Únete"
- Píldora 'Espejo' en el menú de "Patrón" de la marca
Continúe en el paso anterior (9).

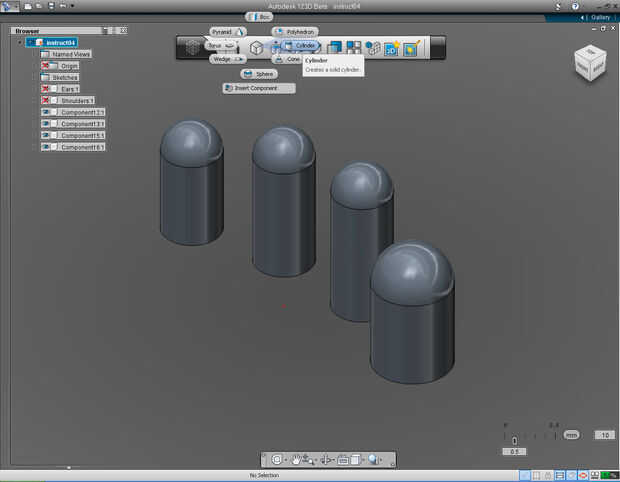

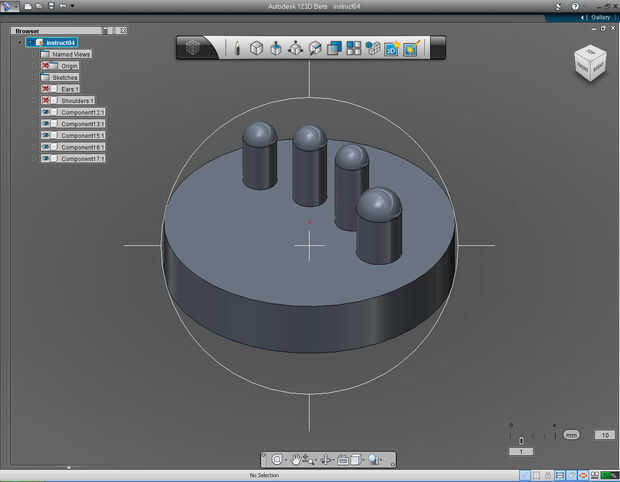

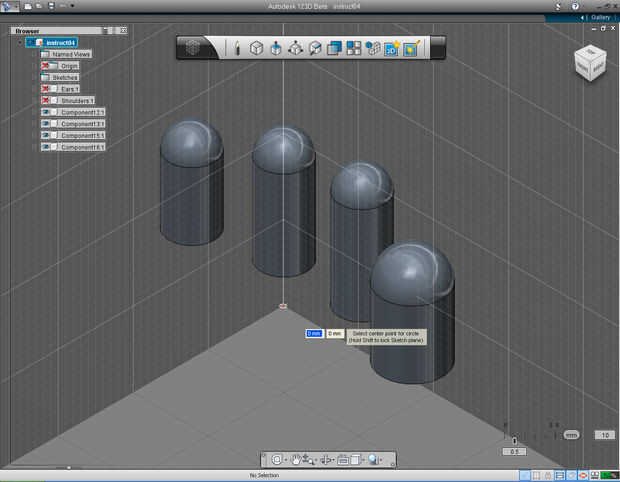

1. Seleccione píldora "Cilindro" en el menú "Crear" de la marca.
2. especificar el centro del cilindro en 0, 0 o la coordinación de origen.

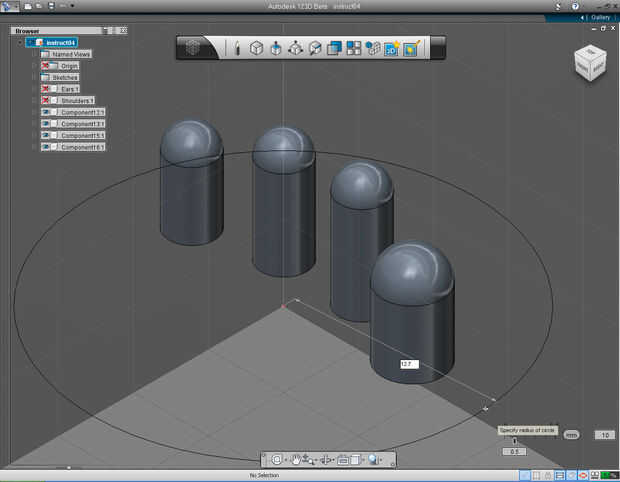

3. especificar el radio del cilindro a 12.7

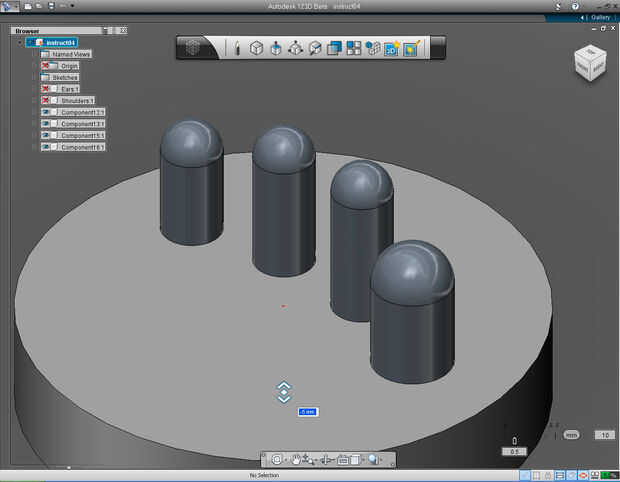

4. especificar la altura del cilindro (Palma) a-5 mm

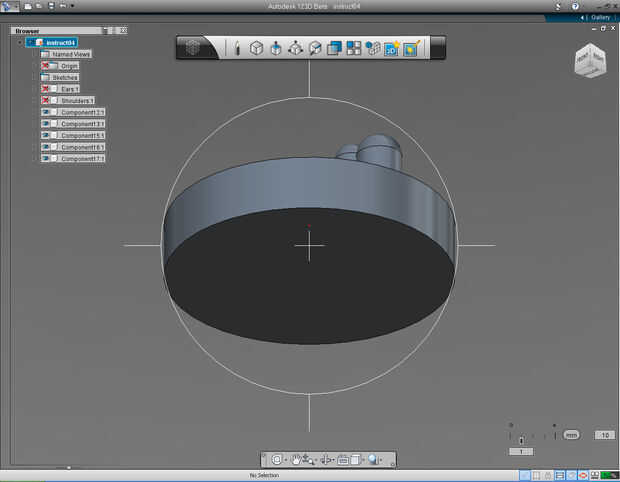

5. Utilice la función de "Órbita" de la herramienta de "Navegación" menú girando alrededor de la palma y los dedos.
6. establecer la vista para ver la parte inferior de la palma

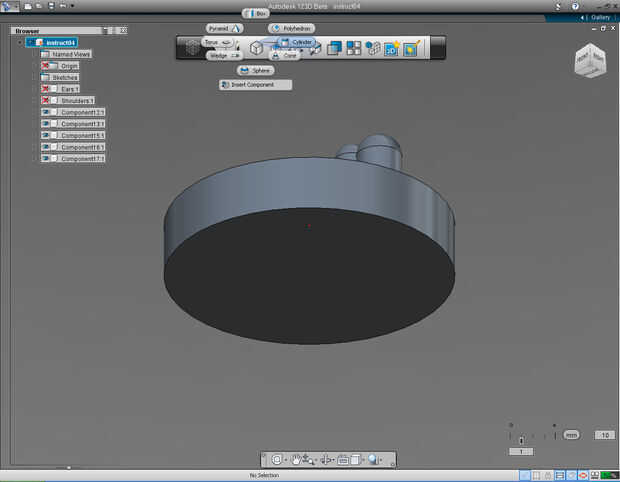

7 para crear la muñeca de la píldora de mano seleccione "cilindro" en el menú de la marca "Primative"

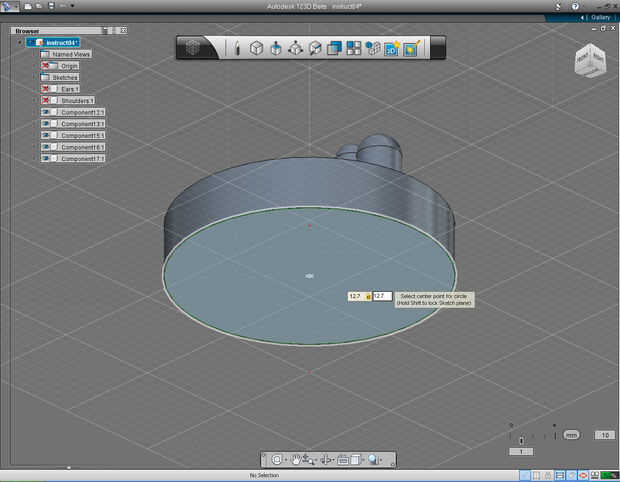

8. mover el cursor en la superficie inferior de la palma, presione la tecla "Shift". Especifique el centro del cilindro, en 12.7 y 12.7

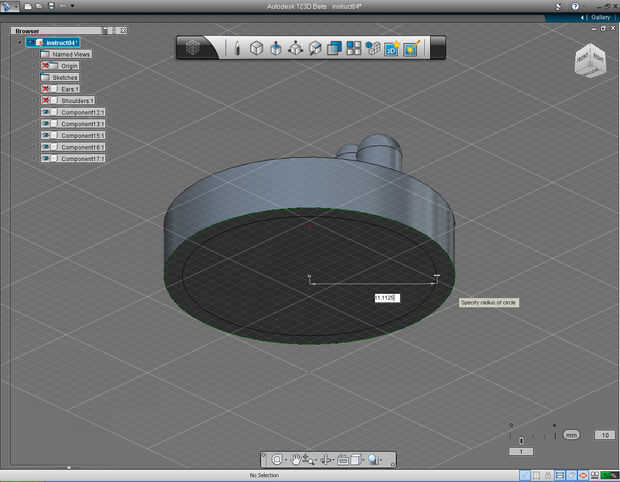

9. especificar el radio del cilindro como 11.1125

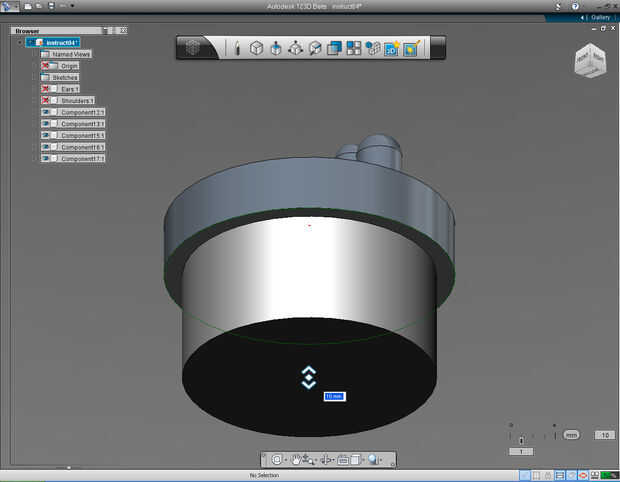

10. arrastre la flecha bidireccional para especificar la altura del cilindro de 10mm

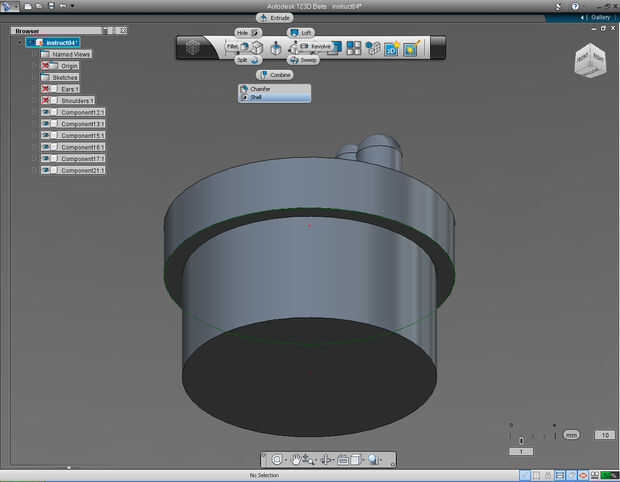

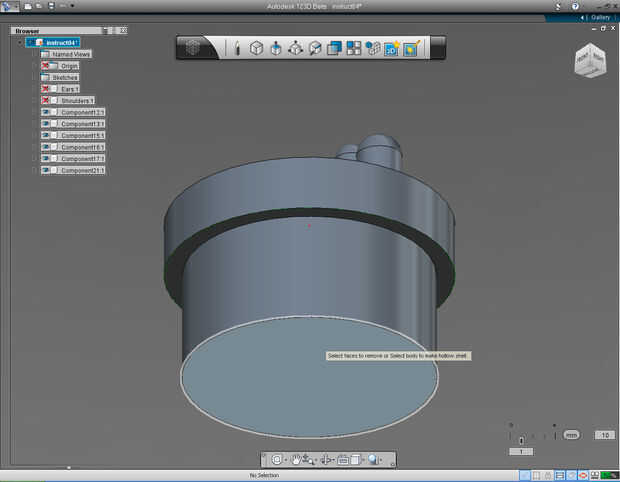

11. Seleccione el comando de "Shell" de la lista desplegable del menú "Crear" de la marca

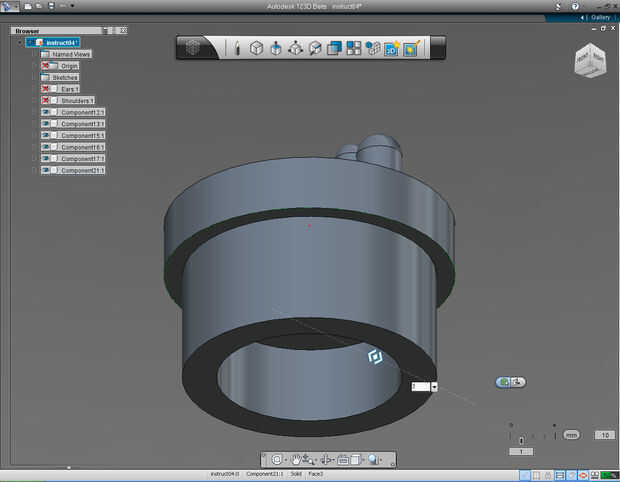

12. Mueva el cursor del ratón sobre la superficie inferior del cilindro.

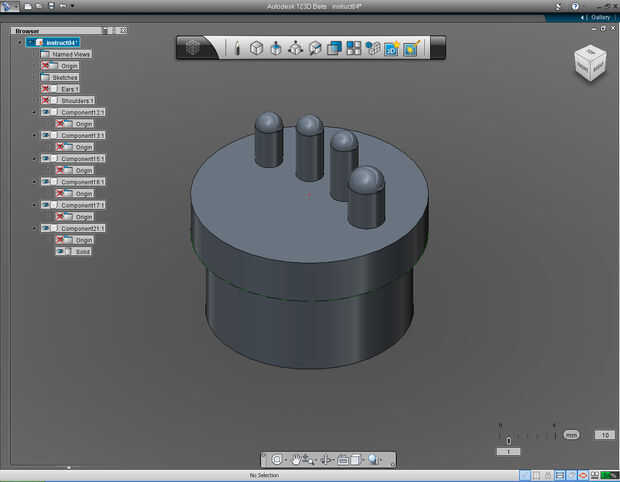

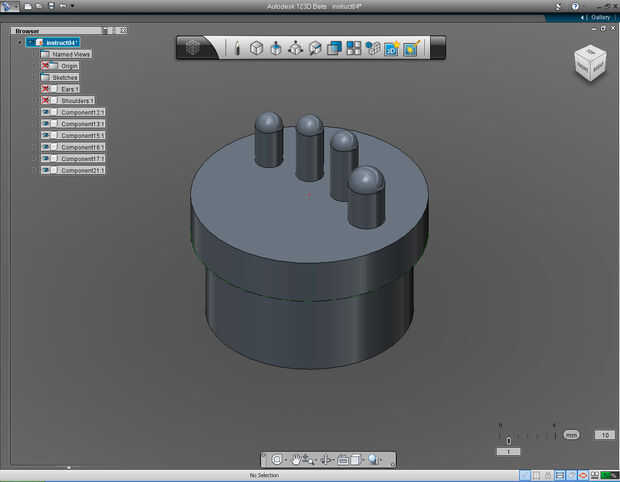

13. ahora ya tenemos todas las partes sólidas de la mano.

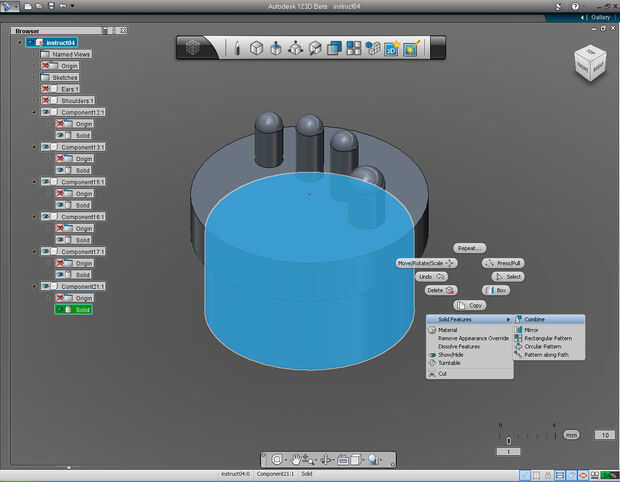

14. para combinar todas las piezas juntas a un lado sólido, seleccione en primer lugar, la muñeca. Y haga clic derecho para abrir el menú de la marca. Luego seleccione "Elementos sólidos" y "Combinar"

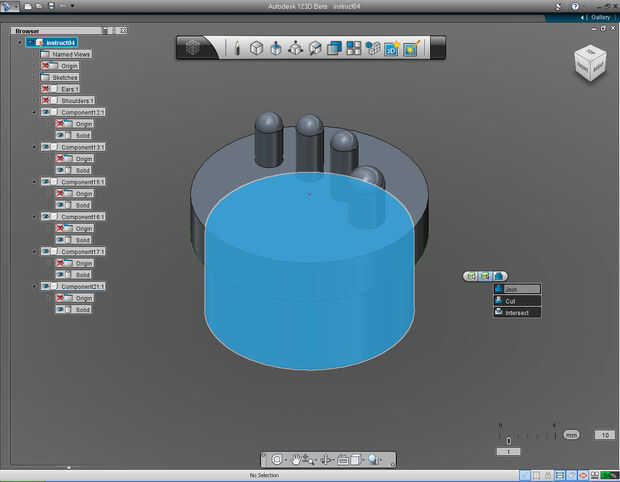

15. Seleccione el icono del medio en el menú apareció la píldora. Luego selecciona "Join" de la lista.

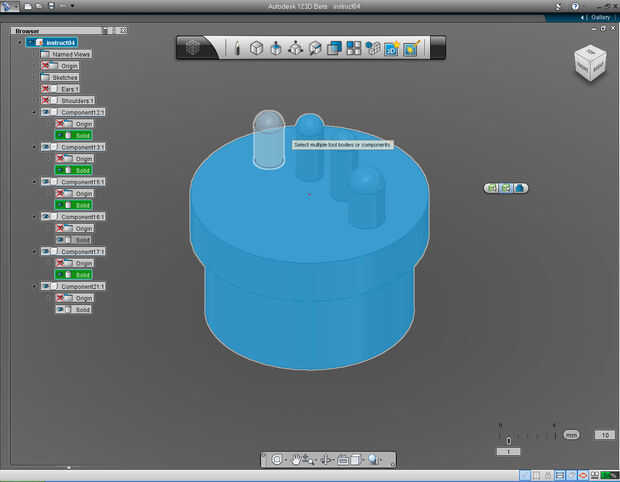

16. Seleccione la palma, las fngers.

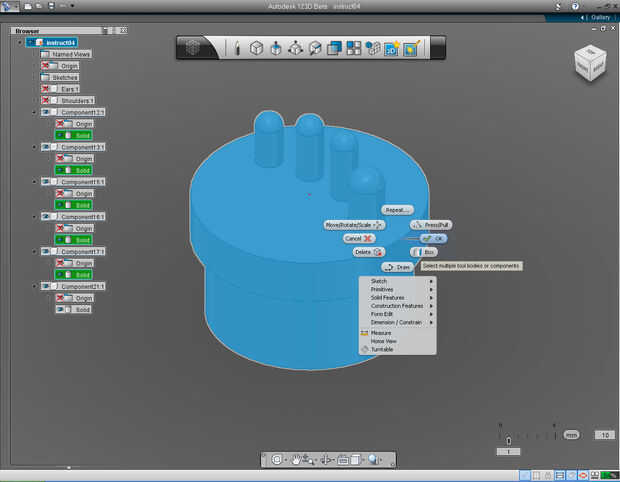

17. Haga clic derecho del ratón para que aparezca el menú de la marca. Elija una píldora de "OK".
18. ahora tenemos todas las piezas separadas de mano combinados en uno.

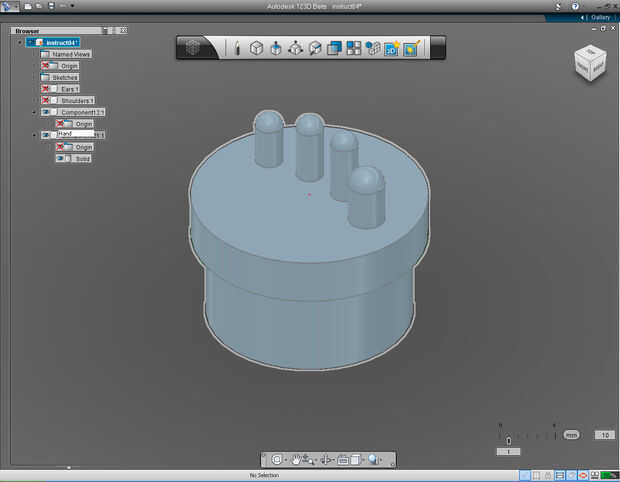

19. cambiar el nombre del componente que sólo tienen el modelo "Solid" en él (el último en la lista) a "Mano". A continuación, elimine todos los "componentes" que no tienen "Sólidas" ya.

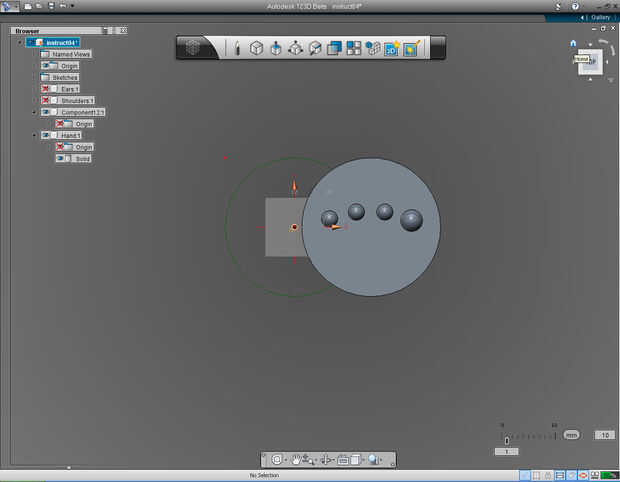

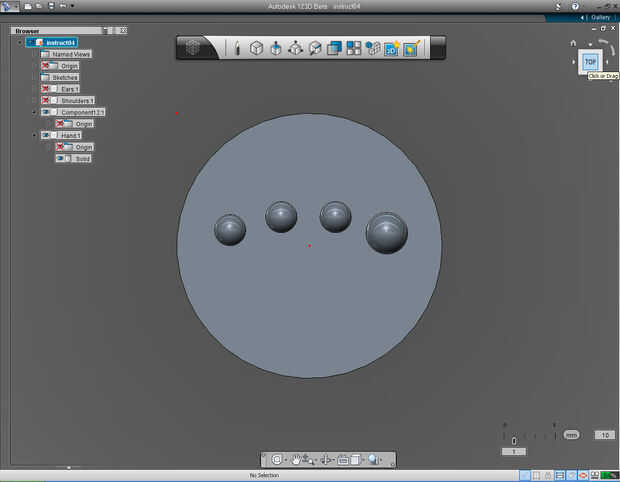

20. Seleccione la parte superior vista en el "cubo de la vista".
21. "vaya" la rueda del mouse (botón central) para ajustar el tamaño de la mano parece más pequeño.

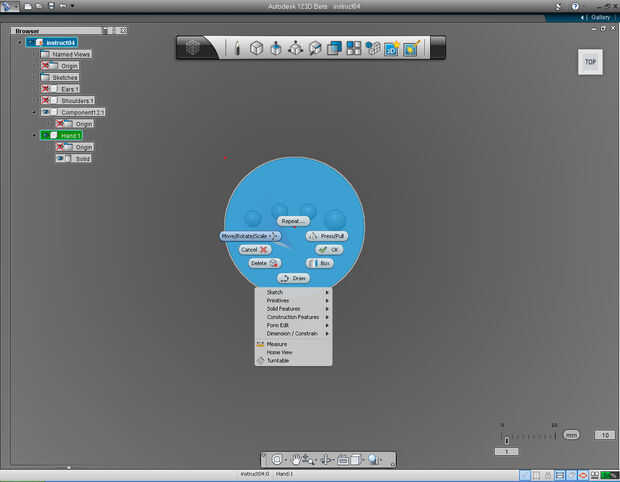

22. a la derecha, haga clic en el botón del ratón para que aparezca el menú de la marca. Seleccione la píldora "Mover/rotar/escala".

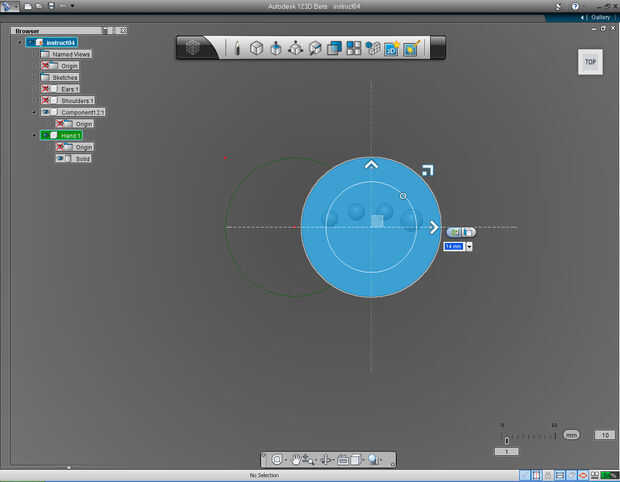

23. arrastre la flecha horizontal para mover la mano a 14mm a la derecha.

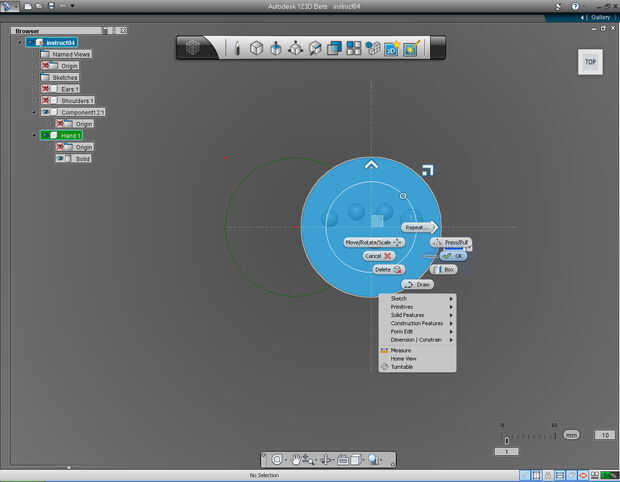

24. Haga clic derecho del ratón para que aparezca el menú de la marca otra vez. Y seleccione píldora "OK" a cometer.
25. Mostrar el origen de coordenadas.
26. Ajuste el "cubo de la vista" a la posición de inicio.

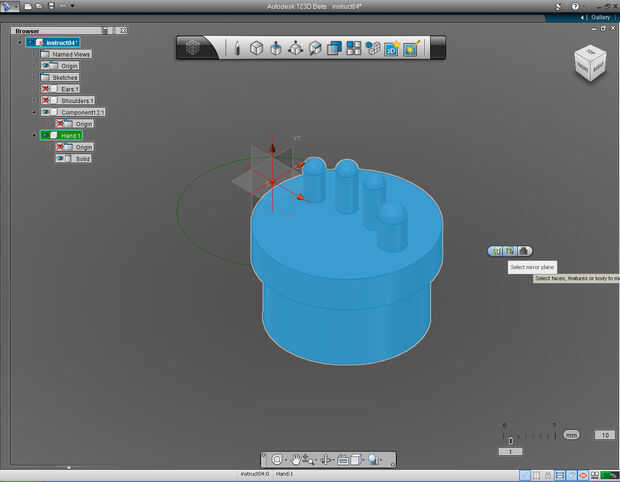

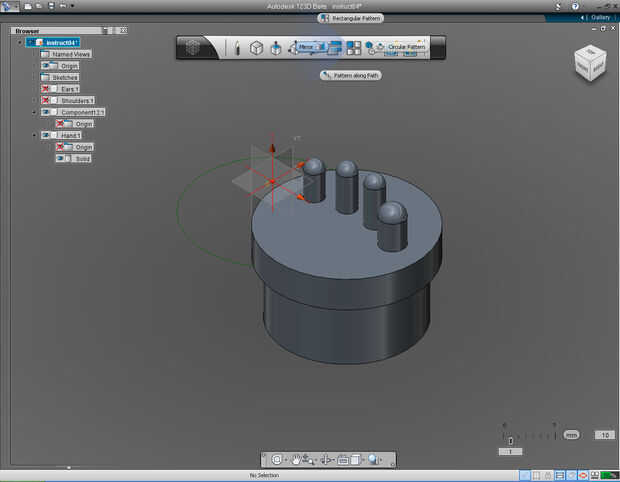

27. seleccionar píldora 'Espejo' en el menú de "Patrón" de la marca
28. en el menú apareció la píldora, seleccione el icono del medio.

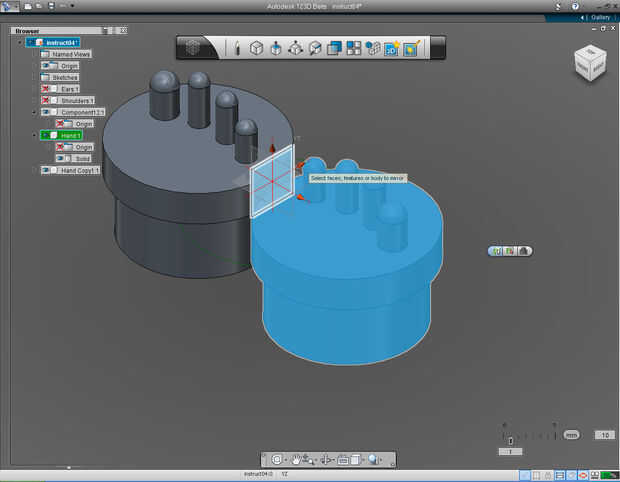

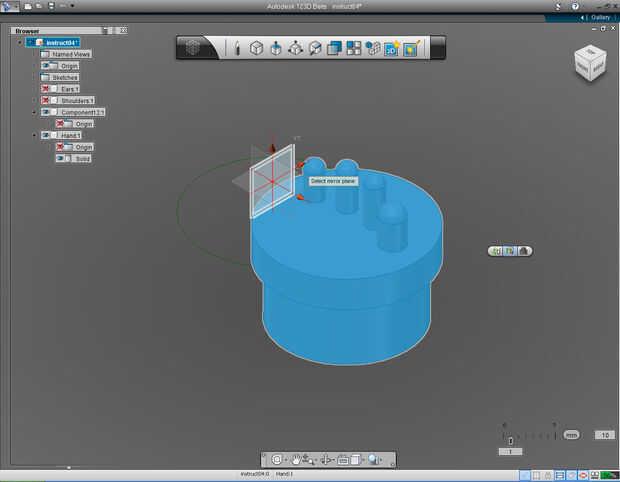

29. Seleccione el plano YZ a "Espejo" de la mano.
30. Haga clic derecho del ratón para que aparezca el menú de la marca otra vez. A continuación seleccione la píldora de "OK" para cometer el comando.
