Paso 11: Manos: parte 3 - izquierdo y derecho
- Función "nuevo componente" en el menú "función Browser"
- Función "Copiar" en el menú "función Browser"
- Función de "Pegar" en el menú "función Browser"
- Píldora del "Círculo" en la herramienta "Dibujo" en la barra de herramientas principal.
- Píldora de "Extrusión" en la herramienta "Crear" en la barra de herramientas principal.
- "Simétrico" en herramienta de "FreeForm" en la barra de herramientas principal o en el submenú de "Extrusión"
- Píldora "Combinar" en la herramienta "Crear" en la barra de herramientas principal
Continuar desde el último paso (10).

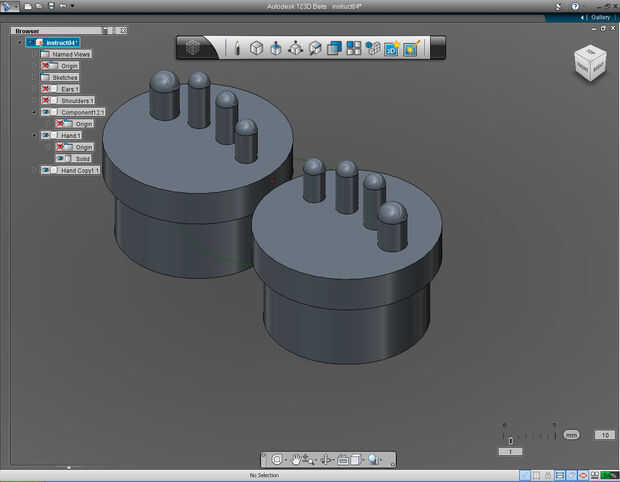

1. copia el modelo de la mano izquierda sólida "Nuevo componente", función en la "función de navegador" (pasé mi mano derecha a la "mano copia 1",
Si usted no está seguro de cómo hacerlo, sólo tienes que ir a paso 6.)
¿Por qué tenemos que hacer esto? Una razón es que queremos esconder la mano derecha para no obstruirá la vista, mientras trabajamos en el cilindro a.
2. ocultar la mano derecha en función de navegador.

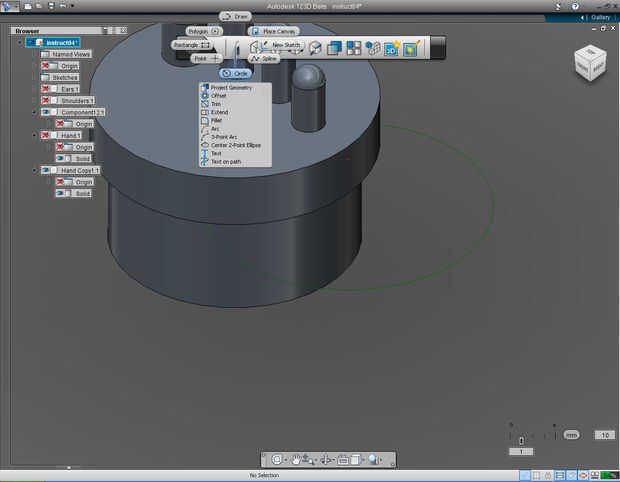

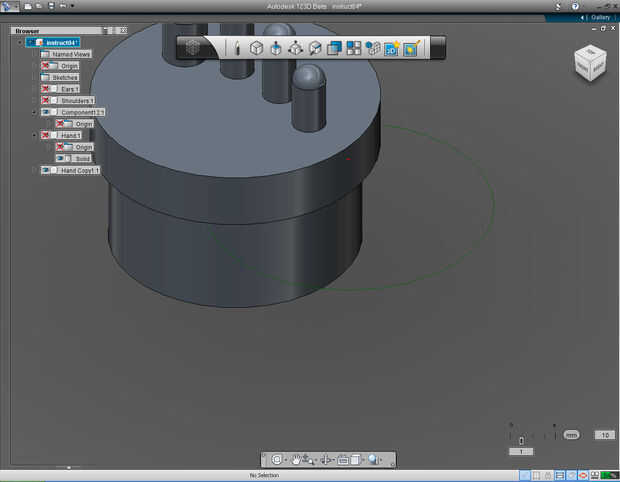

3. comenzar a dibujar el "círculo" en el "plano de derecho", con la píldora de "Círculo" en el menú de "Sketch" de la marca.

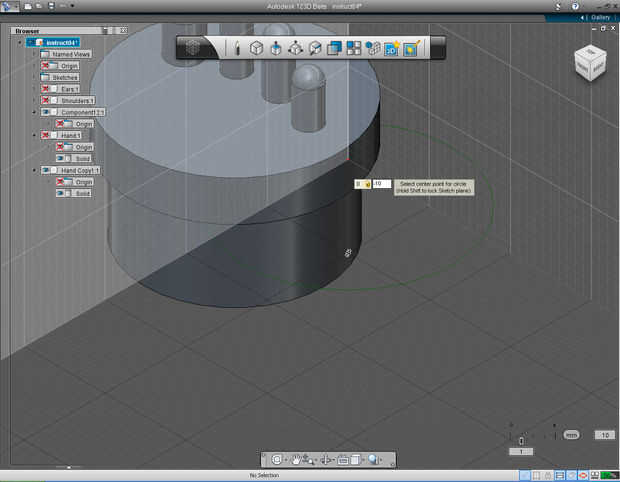

4. Coloque el centro del círculo a 0 y -10.

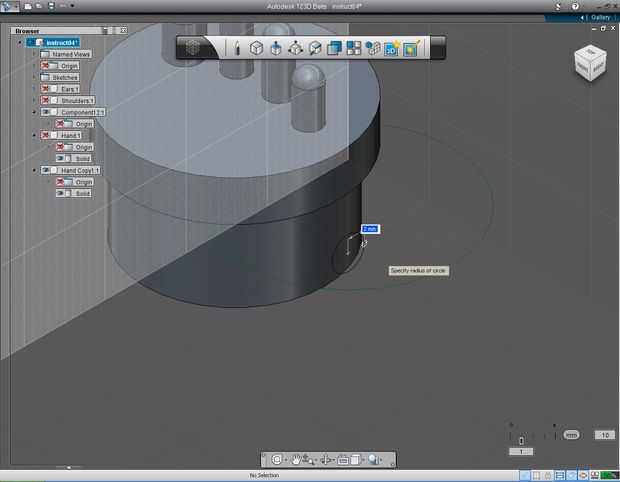

5. asigne el radio del círculo de 2mm

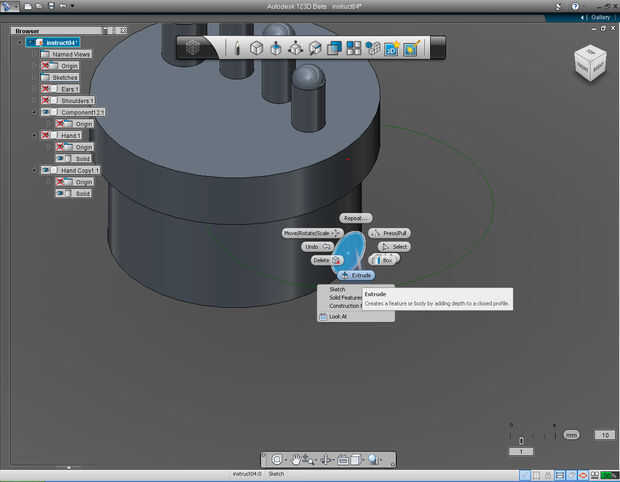

6. Seleccione el círculo que hemos dibujado. Haga clic derecho en el círculo a brign marca menú, luego seleccione "Extrude" píldora en el menú.

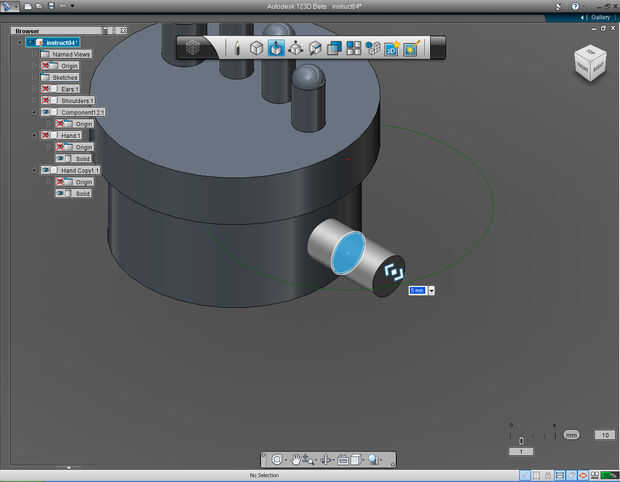

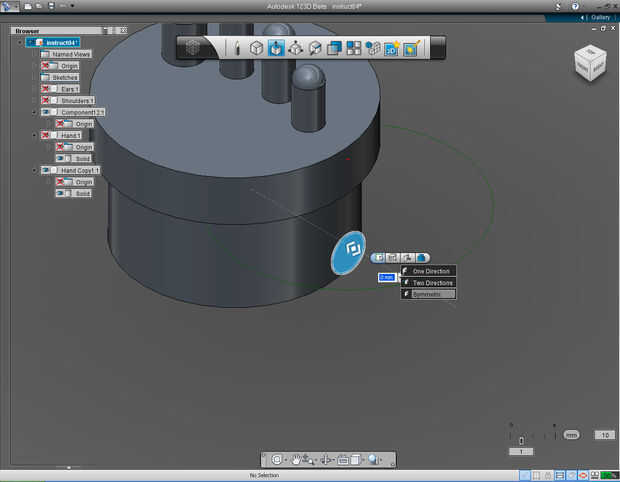

7. en el submenú de "Extrusión", seleccione el icono más cuarta o a la derecho de la píldora. Continuación, seleccione "Simétrico". Esto saca el círculo en ambas direcciones.
8. arrastre la flecha bidireccional (o entrada de teclado de uso) a unidad 4.5.

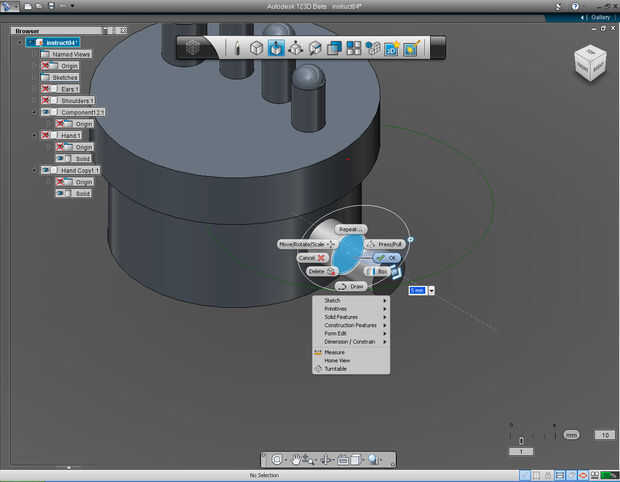

9. Haga clic derecho para traer el menú de la marca, luego seleccione píldora "OK" para cometer el comando.
10. Mostrar el 1 mano (mano derecha)

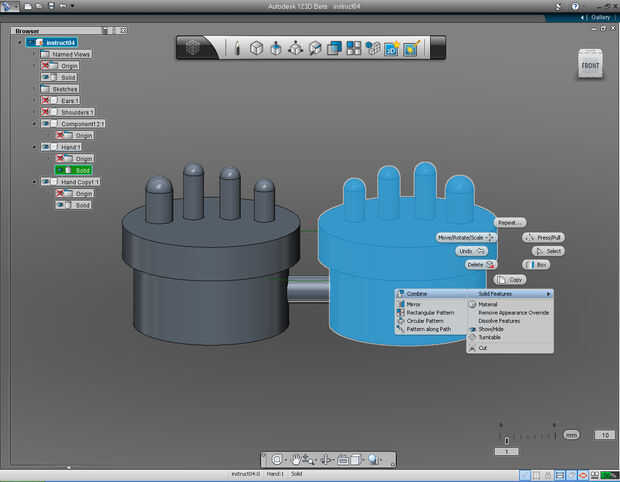

11. Haga clic derecho sobre el modelo sólido de la derecha para abrir menú de marcado. Continuación, seleccione "Combinar" en la lista.

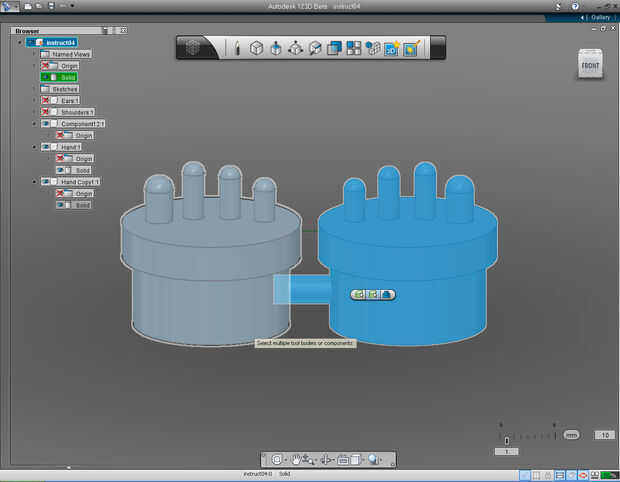

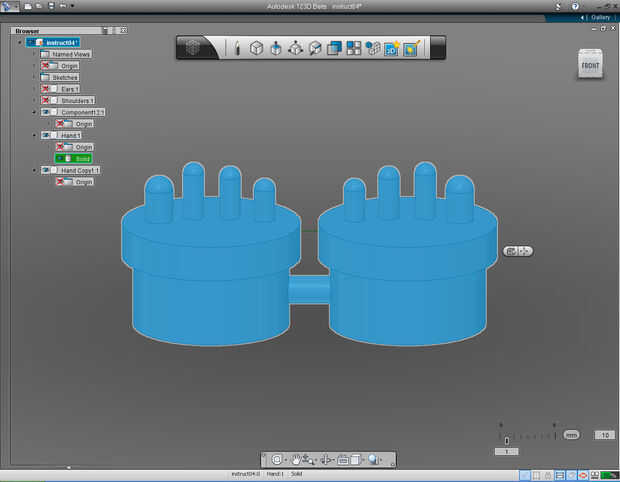

12. Seleccione el cilindro y la mano izquierda, para combinar a mano derecha de modelo sólido.

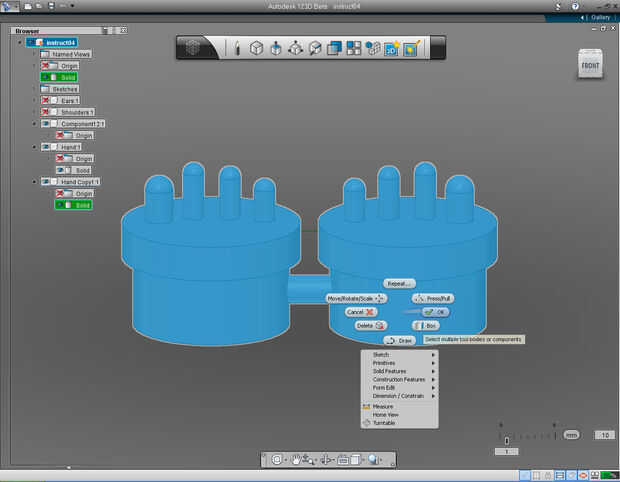

13. Haga clic derecho ratón para menú de marcado, haga clic en "Aceptar" para cometer el comando.

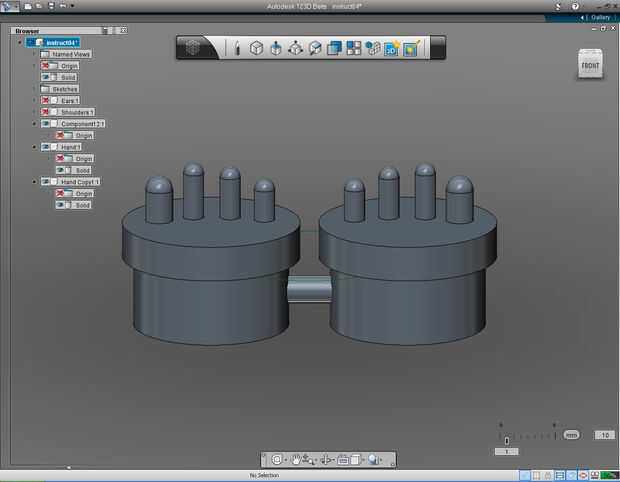

14. ahora tenemos dos manos y un círculo sólido extrusionado "reunidos".
15. eliminar todos los componentes innecesarios que no contiene sólido modelo ya (es decir componente 2:1 y Copy1:1 de mano).
Después de que termines con los hombros, guarde el archivo.
