Paso 7: Crear los hombros
- Submenú de "dibujo plano" en "nuevo dibujo" píldora "Sketch" de la marca menú
- Función de píldora "Dibujar" en el menú de la marca "Sketch"
- Función de píldora "Repeat" en el menú de la marca "Sketch"
- Función de la "Revolución" en el menú"Crear" de la marca
- "Ajustar menú"
- Entrada de teclado
- Navegación por pantalla de dibujo con Herramienta de mano y botón ratón (medio).
Y estos son los pasos:
1. representación del modelo 3D de hombro que estamos creando.
2. sección transversal o perfil del hombro, con dimensión a ser dibujado en el 123D
Seguir trabajando en el mismo archivo como en el último paso,

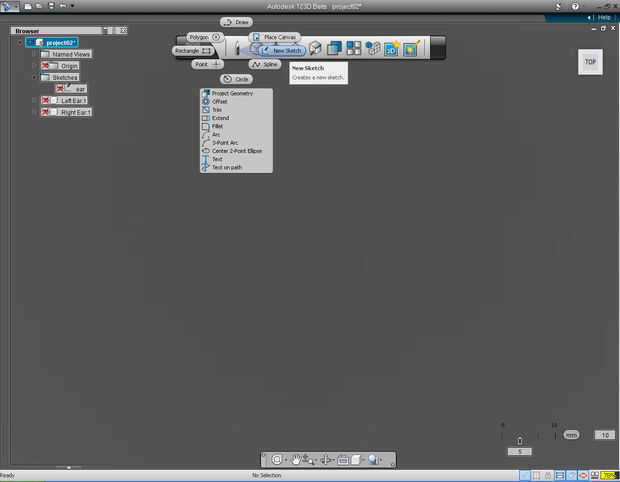

3. en el menú de "Sketch" de la marca, seleccione esbozo nueva píldora función.

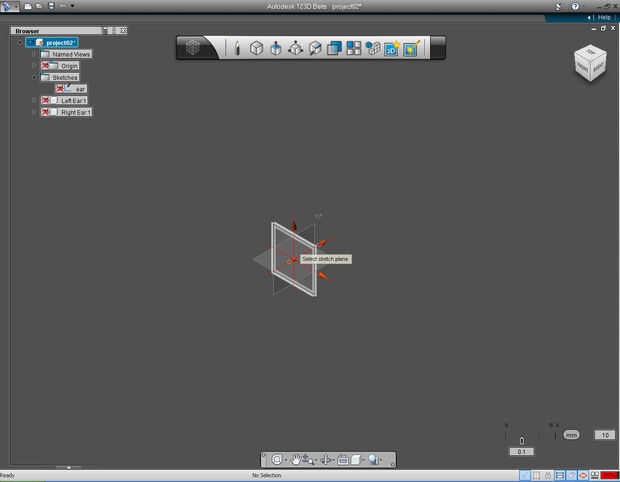

4. Seleccione plano XZ en la coordinación de origen o "Frente" plano (plano XZ)
5. Coloque el "Cubo de la vista" a la vista de frente.

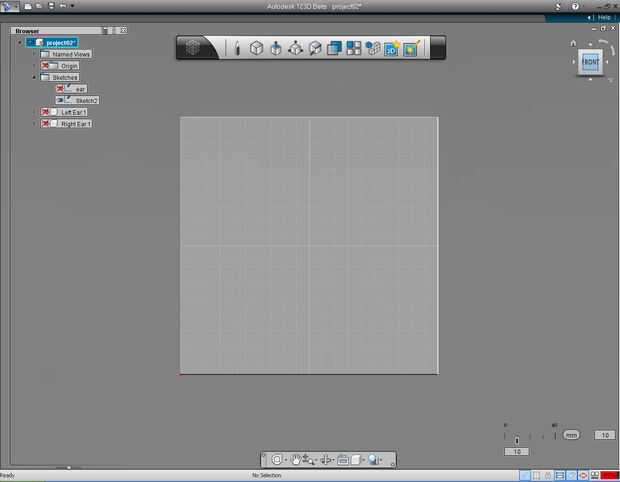

6. el plano frontal aparece con el origen está en la esquina inferior izquierda (punto rojo).
7. Haga clic con el ratón, arrastrar el dibujo plano más cerca. Hasta el valor de complemento en el menú Snap Mostrar la cantidad de 0.5

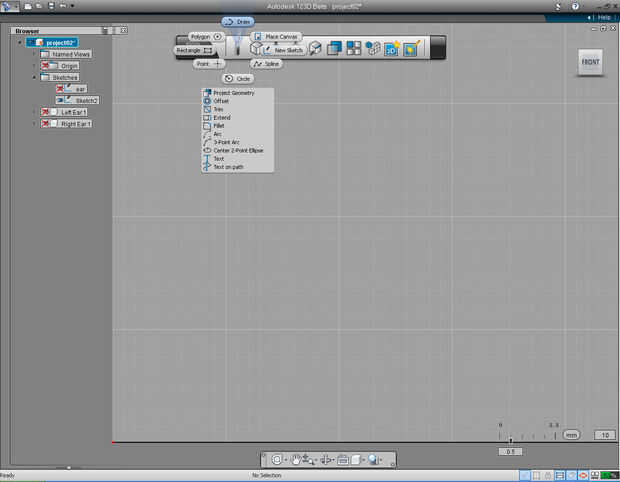

8. seleccionar "Dibujar" la píldora en t él "boceto" menú de marcado

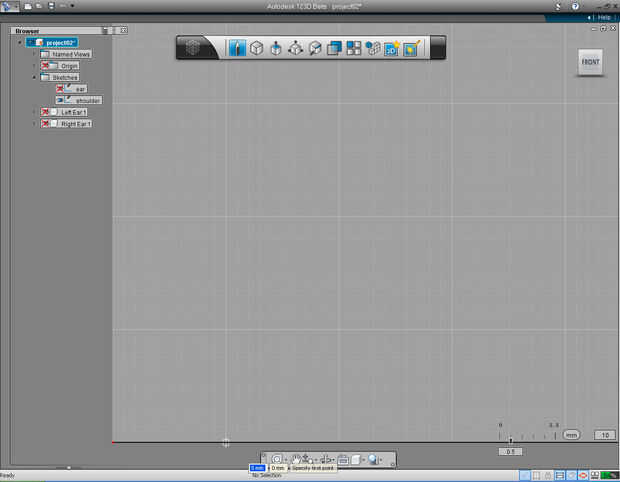

9. Ajuste el punto de partida en 5mm y 0mm. Luego trazar la línea recta hacia arriba en 10mm de largo.

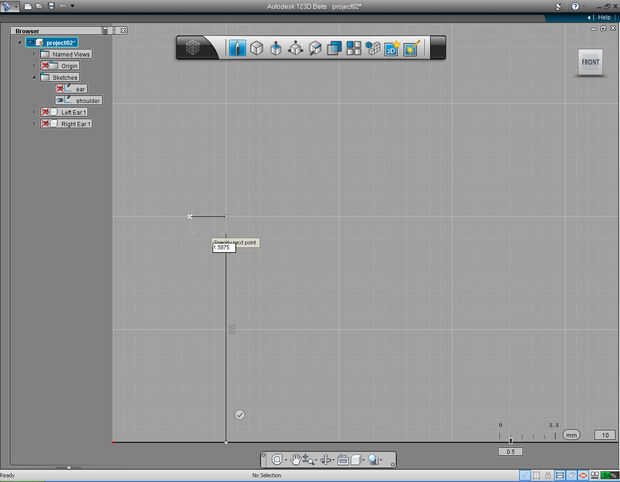

10. dibuje una línea perpendicular a la línea anterior por sorteo el punto final a la izquierda y la cantidad de 1,5875 mm utilizando el teclado de entrada.

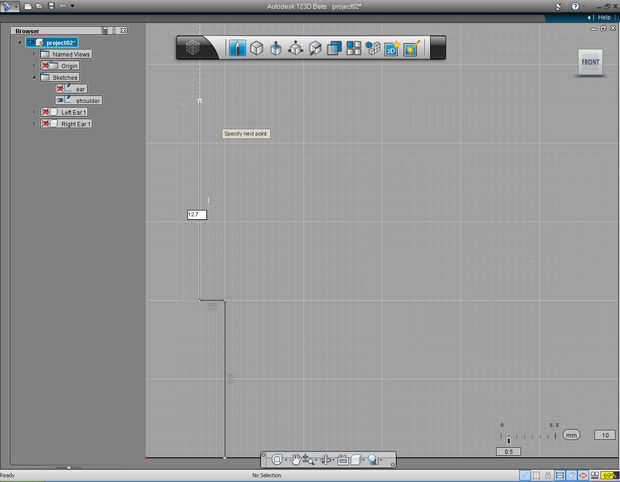

11. Continúe dibujar la línea en dirección hacia arriba, utilizando el teclado para introducir 12,7 de la longitud de línea de entrada.

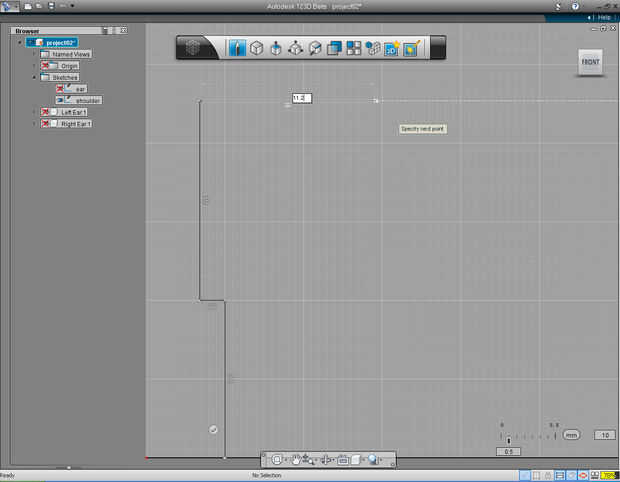

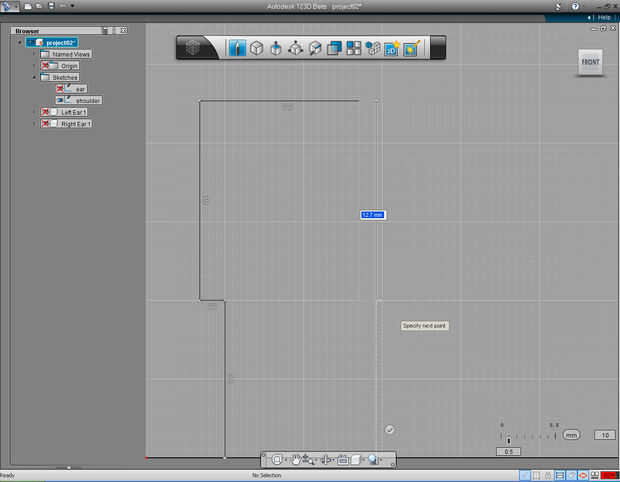

12. arrastre el punto final de línea en la dirección Y (hacia la derecha) e introduzca la longitud de la línea de 11,2 mm.

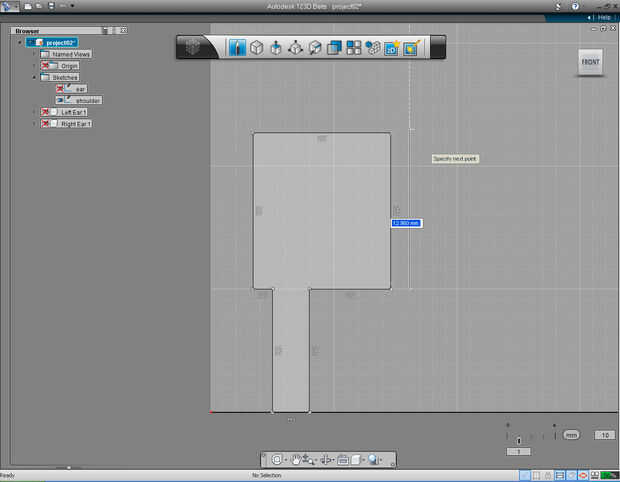

13. arrastre hacia abajo el extremo próximo y entrar en 12,7 mm para la longitud de la línea.

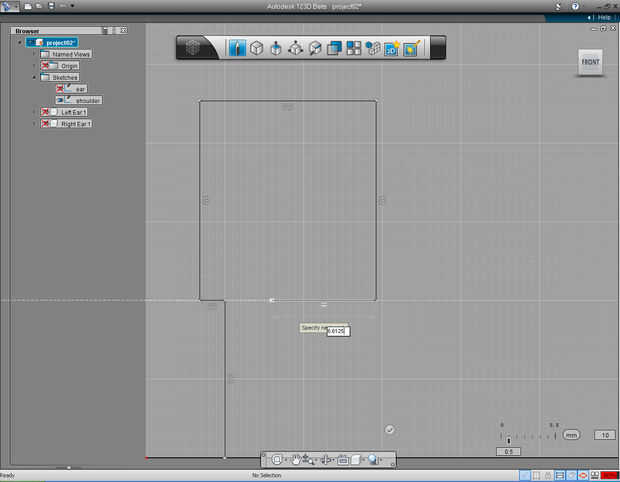

14. arrastre el extremo próximo hacia -X dirección (a la derecha) e introduzca el valor de 6.6125 de la longitud.

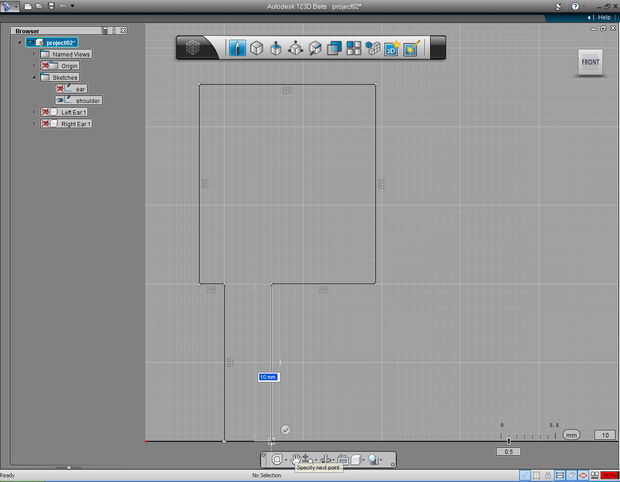

15. arrastre el extremo próximo de la línea hacia -Y dirección (hacia abajo) e introduzca la longitud de la línea 10.

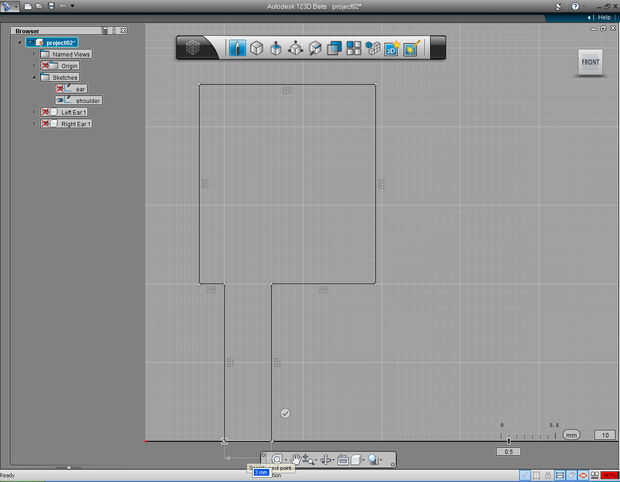

16. entonces Únete al siguiente punto extremo hasta el punto de inicio del perfil.
17. ahora tenemos la sección transversal del hombro. A continuación, se giran el perfil para crear modelos sólidos.

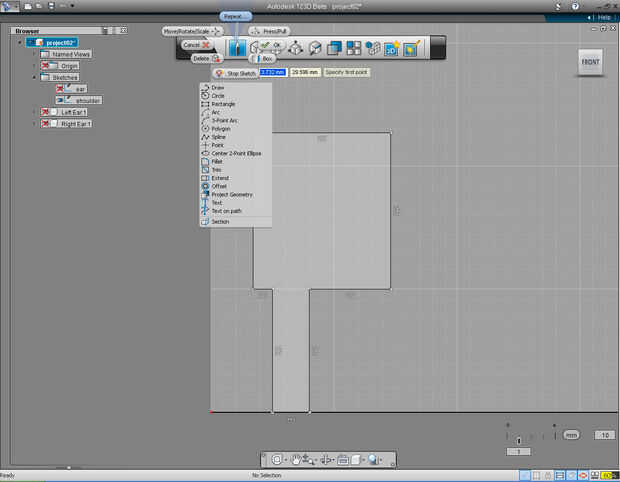

18. antes de que nosotros podríamos "girar" el perfil, tenemos que dibujar primero el eje rotatorio. Seleccione "Repetir..." píldora en el menú "Dibujo" de marca.

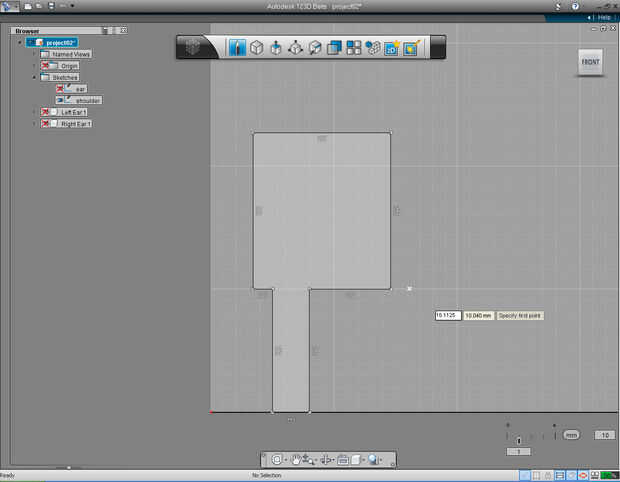

19. establecer el punto de partida de la línea en la posición de 11.1125 y 10, mediante la entrada de teclado.

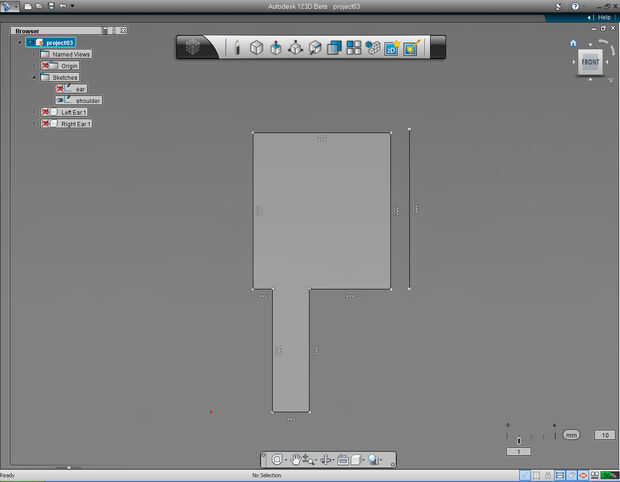

20. arrastre el extremo de la línea hacia arriba. E introduzca la longitud de la que cualquier cantidad que usted prefiere.

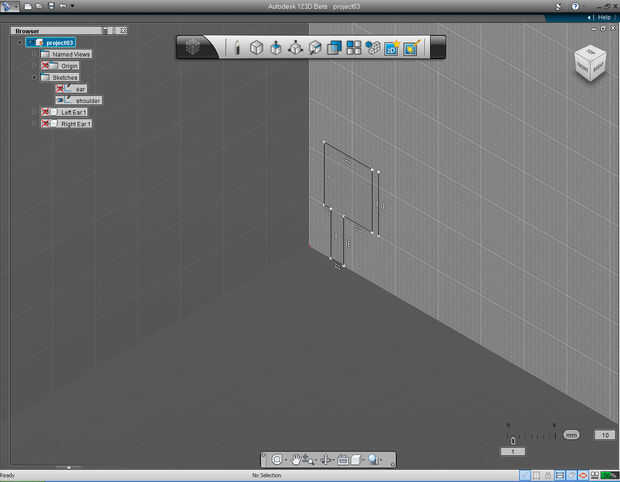

21. hemos terminado con el perfil de hombro. Y con ganas de hacer un "giran" en el perfil para hacer de modelo sólido. Es un buen momento para guardar el archivo ahora.

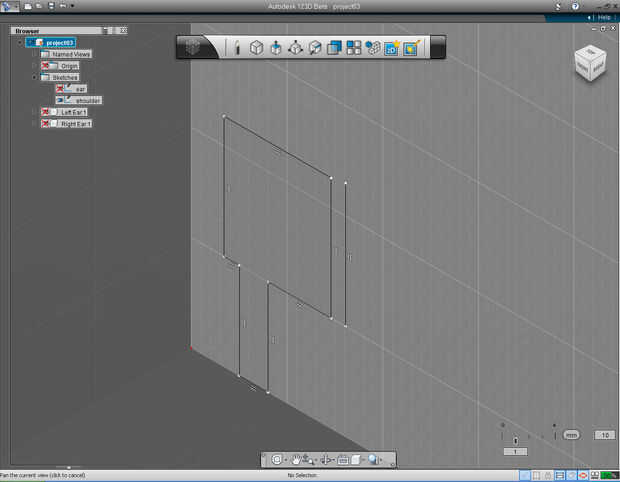

22. utilizar "Vista de cubo" para establecer "Inicio".

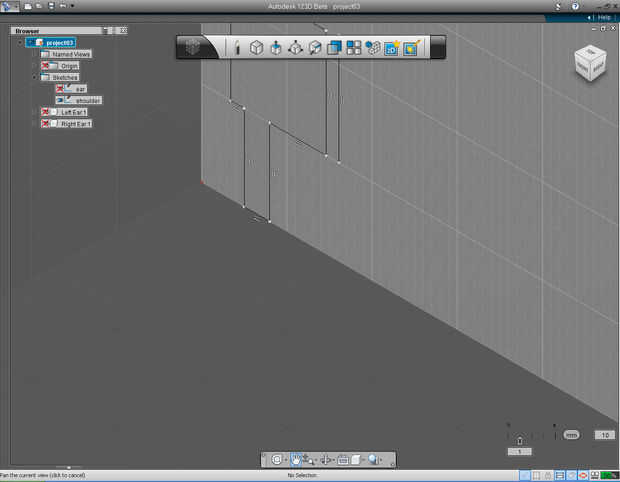

23. utilizar la función "Pan" del menú de la herramienta de "Navegación" para volver a colocar el dibujo en el centro de la pantalla.
24. use la rueda del ratón "Desplazarse" (botón central del ratón) para desplazarse acercarse.

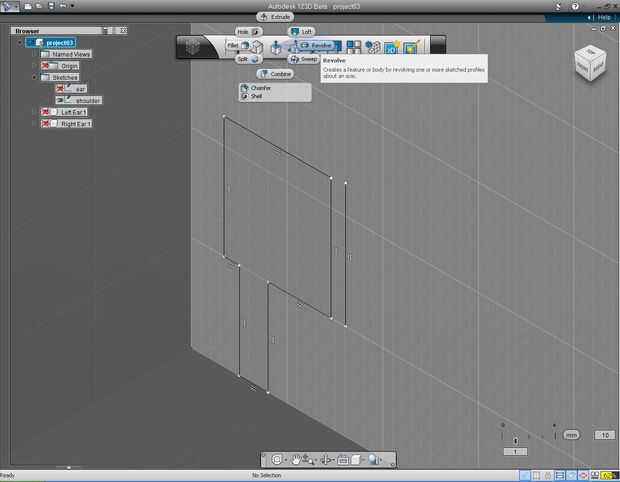

25. Seleccione la píldora de la "Revolución" menú "Crear" de la marca.

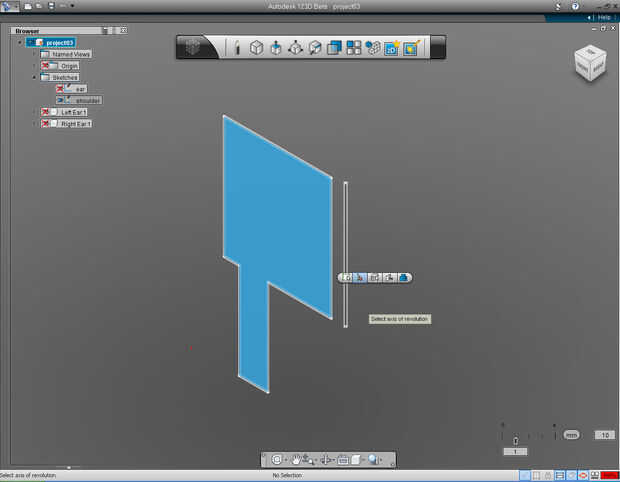

26. Seleccione el perfil al 123D lo pide y seleccione el eje de revolución. (Nota: hicimos este comando antes de crear pasos de oído.)

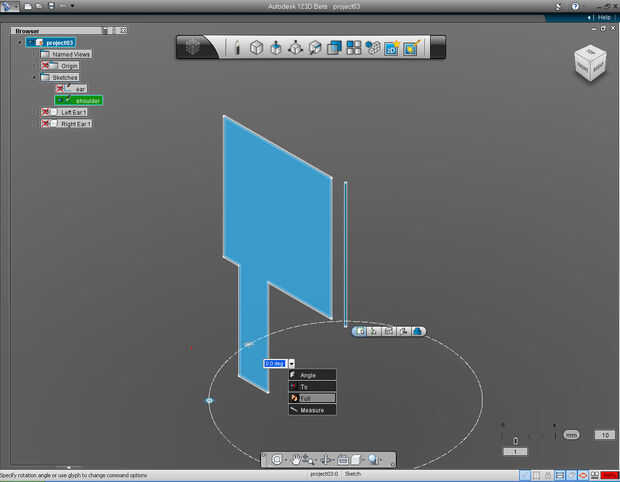

27. Haga clic en el desplegable de la flecha situada junto al cuadro de entrada de teclado y seleccione la función "Completa" de la lista.
28. derecho Haz clic en el botón de ratón para abrir menú de marcado. Haga clic en "Aceptar" para confirmar el comando.

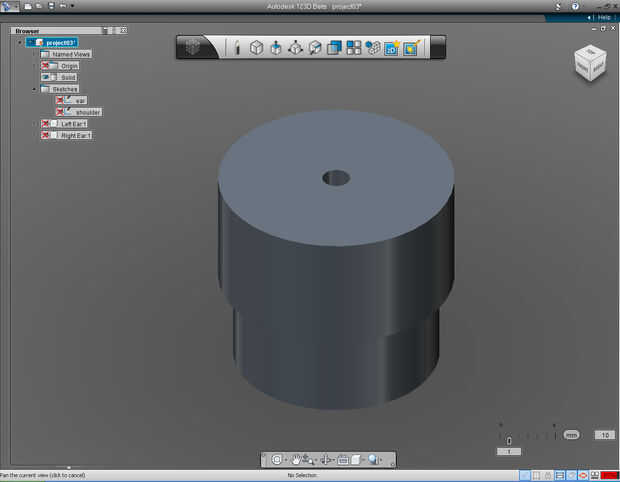

29. aquí estamos, el hombro incompleto. Vamos a hacer alguna edición más para completar el modelo sólido de hombro. Guardar el archivo!
