123D-principiantes primer PCB para arduino tablero SERVO/Señor (5 / 7 paso)

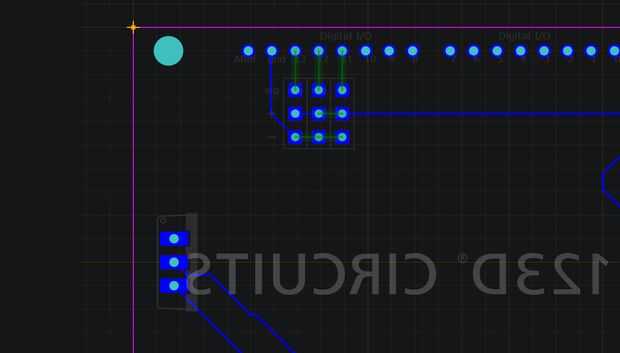

Paso 5: Agregar componentes y rastreo en el pcb

Volver a la placa y añadir que el cable de servos amarillo va a cada pin individual A5 a A0 y D13 a RX 0

y sólo tiene que conectar los 5V y la tierra después de que sólo mantienen en remontar la conexión uno a uno

Si puedes hacer eso solo seguir haciendo lo mismo hasta llegar a la A0 el servo 20 pines en el proyecto

(Descargar el PDF archivo si tuvieras suficiente de circuitos 123D)

Esto también puede servir como una guía para continuar el proyecto en 123D
