Paso 5: Y el brazo

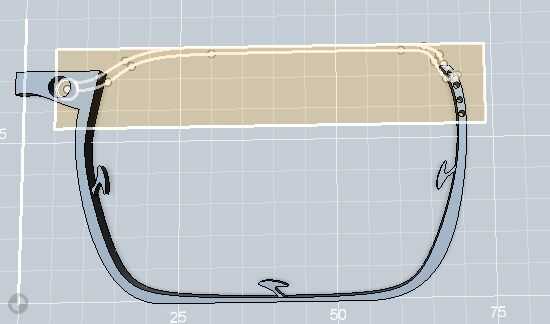

Hazte con la herramienta Rectángulo siempre popular otra vez y dibujar un rectángulo que se extiende desde los orificios y a ambos lados. Una vez más, las fotos son realmente mejores que mi senderismo para mucho de esto. Luego crear círculos en este rectángulo usando el forro de la herramienta de círculo para arriba con los agujeros de lo ya hecho. Hacer cada círculo bastante mucho el mismo tamaño, pero no se exactamente como queremos para poder girar libremente. Por ejemplo ponemos los agujeros de 1mm en el lado derecho del marco, lo que significa para el círculo en el brazo, debemos hacer el diámetro 0,9 mm o algo similar. Lo mismo ocurre con la bisagra en el otro lado.

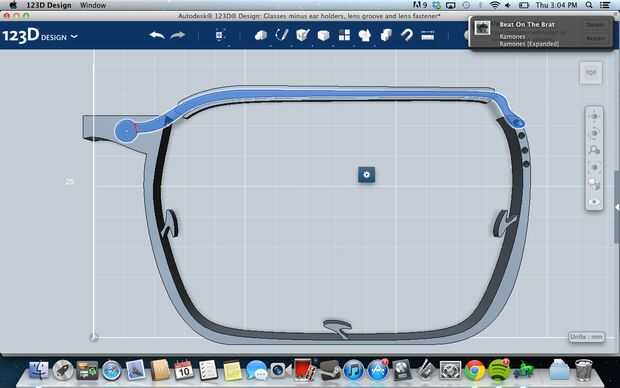

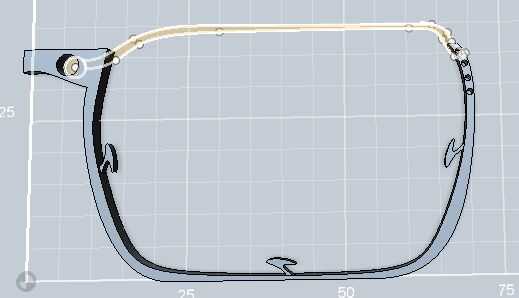

Una vez que tengas tus dos círculos, levante la herramienta "spline" y dibujar algo similar a abajo conectar a los dos círculos. No guarde la herramienta spline todavía y hacer dos líneas que hacen que una cara en el medio (lo siento otra vez, eche un vistazo a la primera imagen tiene debajo).

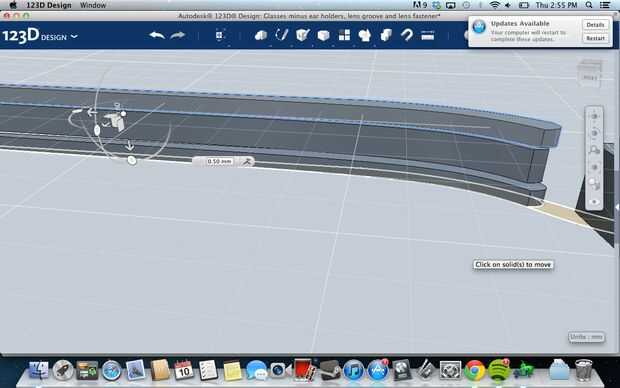

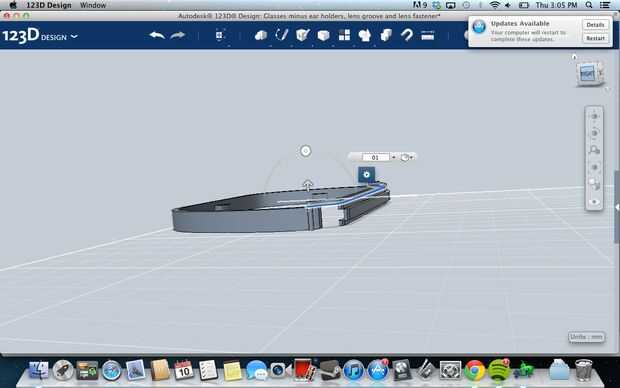

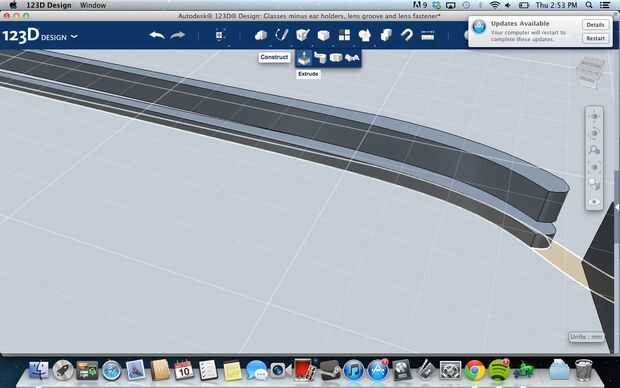

Seleccione la cara media que acaba de hacer y la herramienta de extrusión. Con la opción de "join" seleccionada extruir hacia el interior de los marcos de 1mm. Ahora seleccione la cara en la protuberancia que acaba de realizar y obtener la herramienta de extrusión, excepto esta vez en el menú desplegable selecciona, "nueva sólido" en lugar de unirse. Extruye hacia el interior del marco por 2mm. Ahora seleccione el nuevo sólido que acaba de hacer por extrusión y movimiento en la dirección Y (lejos de la parte inferior de los marcos) en lo puede con él sigue pareciendo está conectado con el resto del brazo. Ahora con la misma pieza de 2mm seleccionada copia y pega. Con esta copia seleccionada vaya a la herramienta escala y donde el texto dice "escala uniforme" haga clic en él y desde el menú desplegable Seleccionar "escala no uniforme". Debe haber un cuadro de texto siguiente un "Z:" en ese cuadro de texto escriba "0,5", que se escala en el eje Z por la mitad. Ahora moverlo para que se alinee con la parte inferior de la pieza original de 2mm.

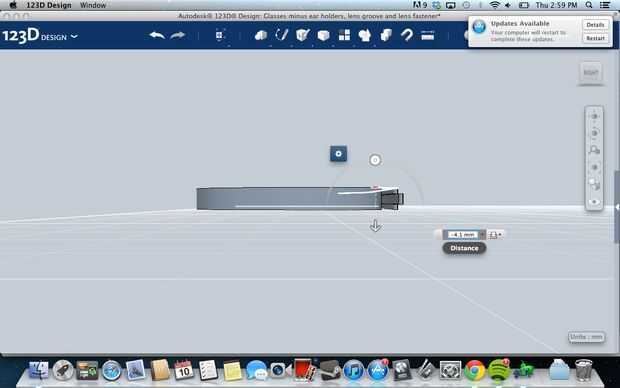

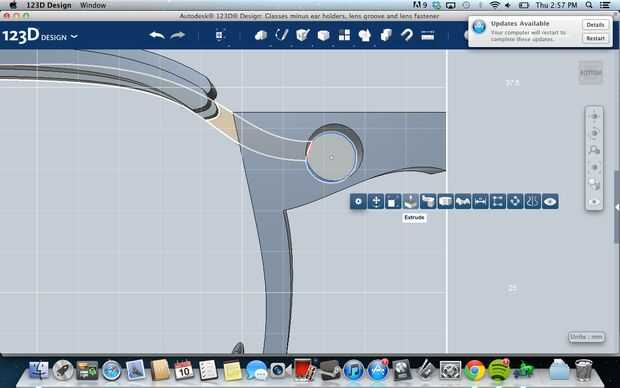

Ahora para realmente hacer la parte masculina de la bisagra y del perno para fijar el brazo en su lugar. Seleccione dos de los círculos en el brazo que hizo y luego seleccione la herramienta extrusión. Asegúrese de que la herramienta de extrusión es "a" esta vez. Sacar en los agujeros que tenía alineados, por lo que sale en el otro lado un poco. Por ejemplo el grueso de mis cuadros eran 4mm por lo que sacó mi 4,1 mm.

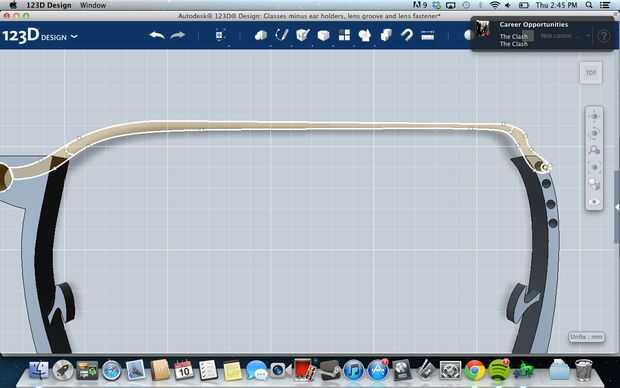

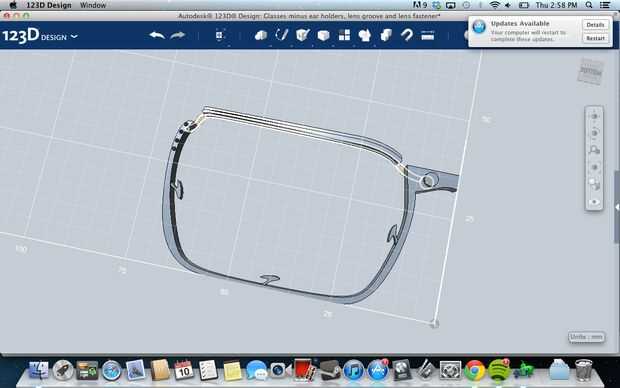

Casi listo, gracias por teniendo conmigo hasta ahora. Sé que este tutorial todo es tipo de por todo el lugar como yo no soy tan bueno en la escritura. Ahora ve a la vista superior del brazo y seleccionar todas las caras superiores incluyendo: círculo, sección media y etc.. Pero sólo la parte superior enfrenta a ninguna de las cosas que hemos creado por sacar hasta ahora, sólo las caras que estaban separados de ese esbozo de spline original. Una vez que hayas hecho esto seleccione la herramienta extrusión y extrusión hacia arriba (dirección de Z positiva) por 0, 75 mm. Podría hacer también de 1mm, lo que se ve mejor en el ojo.

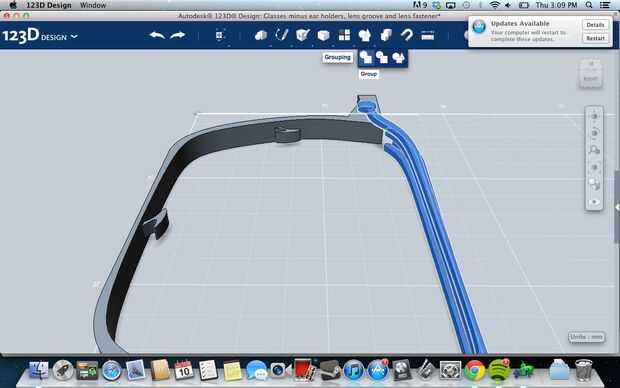

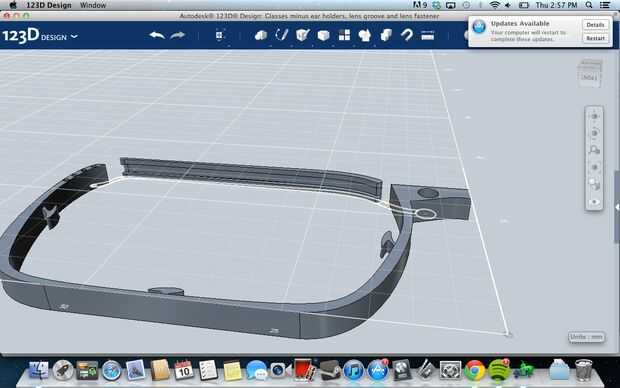

Ahora ve al botón de "combinar" en la parte superior y todo lo que hicimos en este paso aka seleccione. todo excepto el marco principal y suspensiones y oprima "enter". Ahora ya terminamos con el bastidor principal y el brazo, para conseguirlo fuera del camino, seleccione el brazo y moverlo hacia arriba en la dirección positiva de Z por sobre 10 o más milímetros, lo que usted sienta que está fuera del camino, sólo recorda o escriba cuánto usted se mudó.
