Paso 6: Y el templo de los brazos

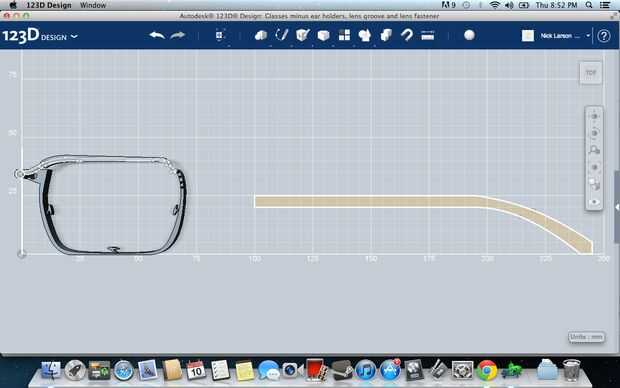

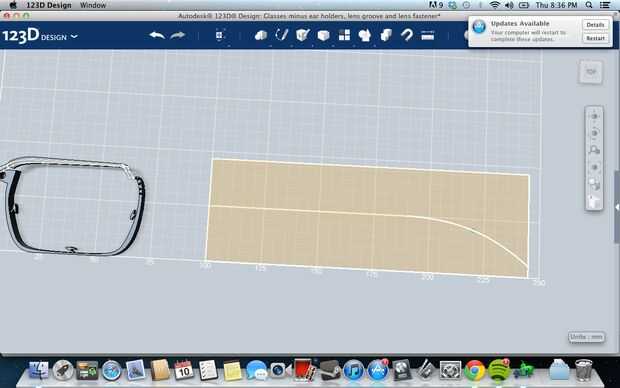

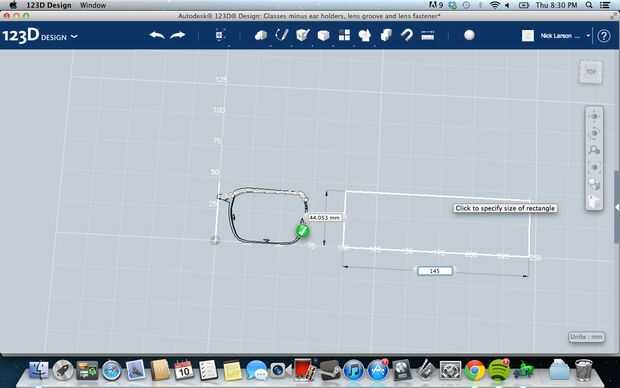

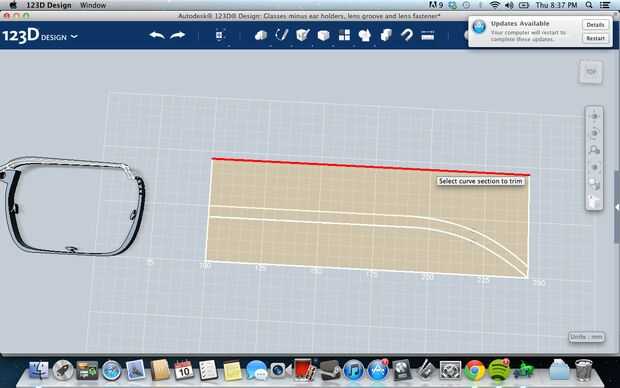

Bien, entonces vaya a la vista superior y alejar a darse en algunas habitaciones. Ir a la herramienta de rectángulo y hacer un rectángulo que es cerca de 145mm de ancho y 30mm de alto (encontré que brazos de templo más gafas son 14,5 cm y parecen caber cómoda a cada persona que encontré).. Obtener la herramienta spline y esbozar su brazo del templo. Mina era recto, pero en alrededor de 100mm creo que comenzó al resto de la forma de la curva hasta en 5mm desde el eje X. Usted puede utilizar que si usted quiere, que es otra vez de los datos que recopilé de gafas de mis compañeros. Ahora sacar la herramienta para guarnecidos y todo lo que necesita para llegar a tu bosquejo recortar.

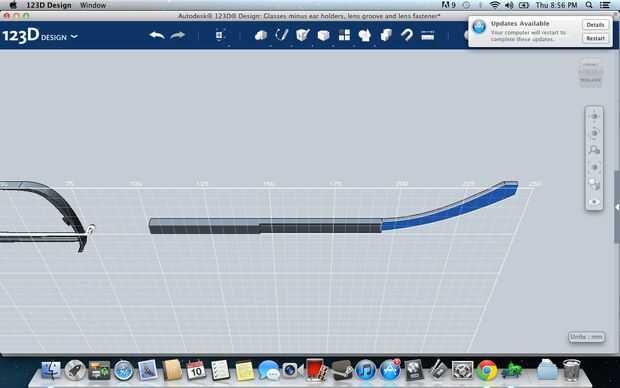

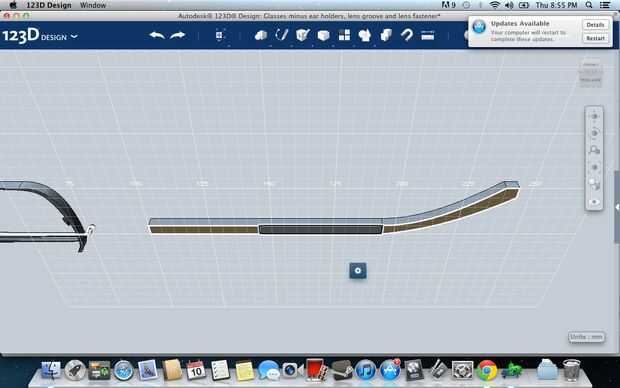

Ahora seleccione la cara de la forma del brazo de su templo y para sacar a un ancho que se ve bien a usted (creo que mía fue de 4mm si mal recuerdo.). Esta parte es opcional, pero utilicé la herramienta polilínea para separar la uno cara en nuestra forma en tres caras. Luego selecciona la cara media y utiliza el empuje / tire tool para hacer un poco más delgado y luego hizo lo mismo y la cara derecha lejos excepto un poco más delgado que la media. La idea de era por lo que podrían ser un poco flexible y por lo tanto, ajuste un poco mejor y ser un poco más "universal".

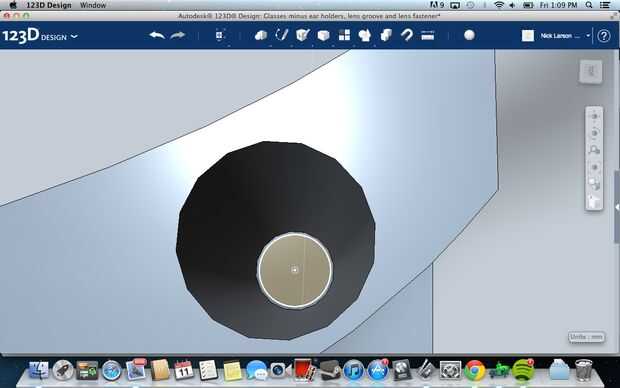

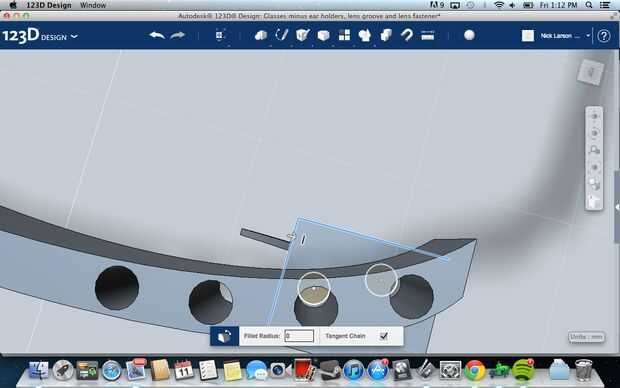

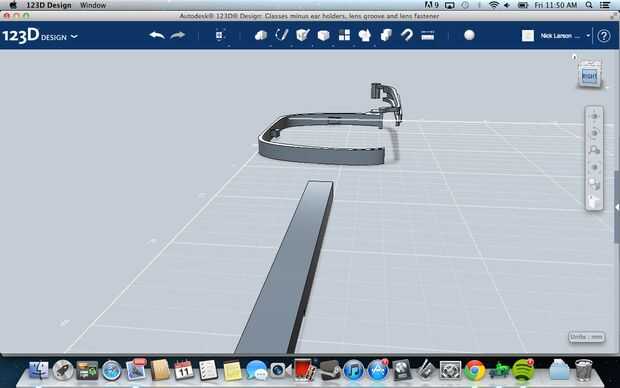

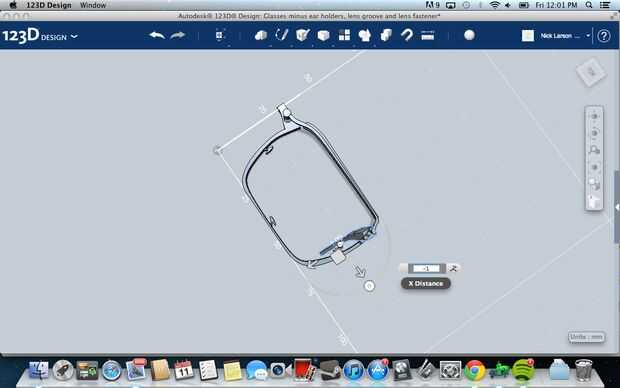

Bueno ahora mover y girar la forma del brazo de su templo para que esté en su posición exacta detrás del marco. Usted quiere asegurarse de que tienes dónde piensa que detrás del marco. Ahora acercar mucho y posición usted mismo para que busca a través de la parte superior "brazo ajuste agujero" de la estructura hacia abajo en la parte superior del brazo de templo. Salir la herramienta de círculo y haz un círculo en la parte superior del brazo del templo de sobre .985mm y arrástrelo alrededor para que coincida con el círculo de la estructura. Pan por el segundo "orificio de ajuste del brazo del" y hacer lo mismo. Arrastre su brazo del templo y los dos círculos que acaba de hacer en el positivo X dirección para fuera del camino del marco (Anote o recuerde cuánto), no se líe con las direcciones Y y Z.

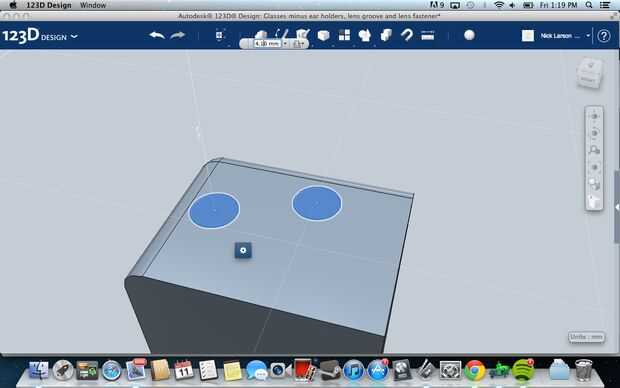

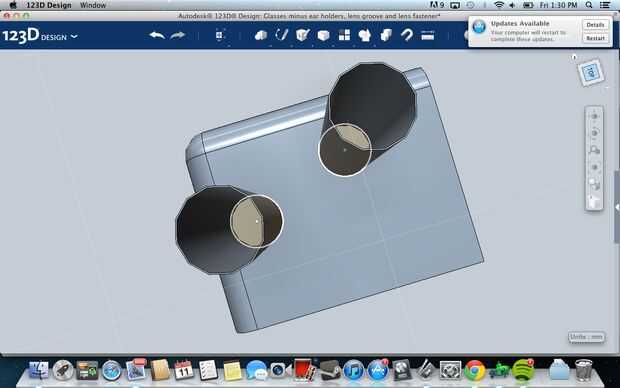

Ahora selecciona ambos de los círculos en la parte superior del brazo del templo y les saca un poco más que el ancho de su marco en la dirección Z positiva. Mi ancho de marco fue 4mm por lo que sacó mi 4,1 mm. Ahora selecciona las caras encima de las protuberancias del círculo simplemente hechos y haga clic en el cuadro azul con un engranaje en él. Debe doblar hacia fuera a un menú y debería haber una opción "shell", haga clic en él. Ahora hará sus cilindros huecos en el interior y en la parte inferior tendrá un número en cómo gruesas deben ser las paredes. Puse mi 0,015 mm si mal recuerdo.
Lo que hemos hecho se crea pins poco para que los brazos del templo pueden ser Unidos y empujó en los marcos. La razón que nos habían ahuecada es para que el perno del brazo todavía puede bloquear, así que no estamos perdiendo los dos primeros ajustes. Esto es también por qué hicimos los pernos del brazo algo como 0,89 mm o mm 0,85 para que puedan caber en el hueco pernos de los brazos del templo.
Ahora hemos acabado todas las piezas! Si usted hizo esto lejos debajo de cualquiera de estas instrucciones, felicitaciones! No creo que hay que descifrar esto, pero si realmente me dejas saber y publicar los resultados en los comentarios! Me encantaría verlos.
El siguiente paso tiene que ver con el reflejo de las partes y trazar así que están listos para imprimir.
