Paso 7: El final está aquí

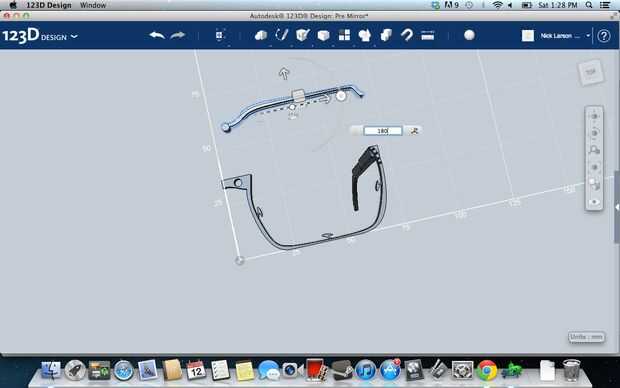

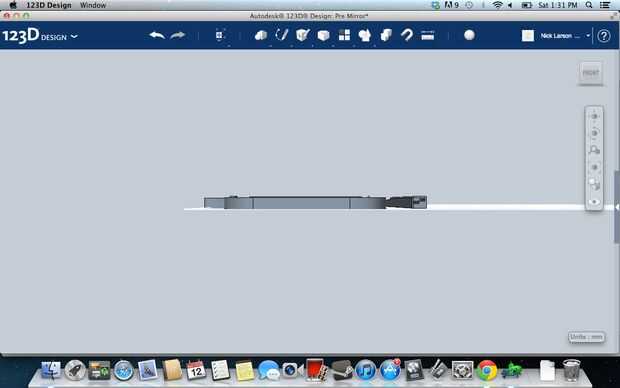

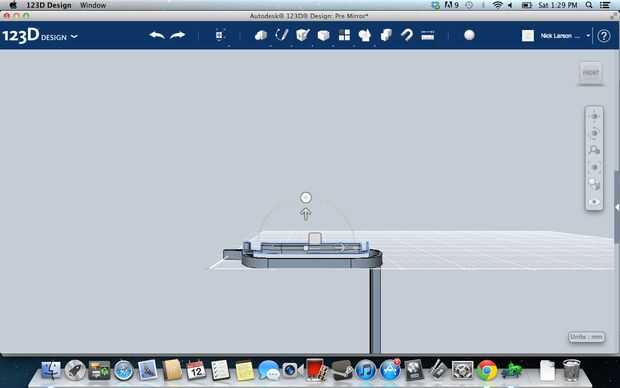

Bien, seleccione el brazo y gire 180 grados en el eje X (para que los pasadores están apuntando hacia arriba). Ahora moverlo en la dirección Y por lo que no superponen el marco. El ir a la vista frontal y mover en la dirección negativa de Z hasta que quede nivelada con la rejilla (aka tan Z = 0 en su posición).

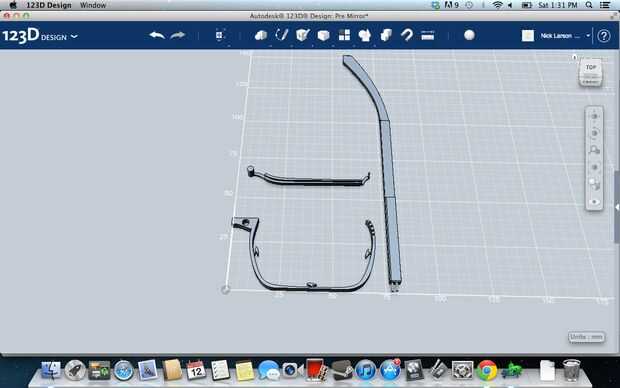

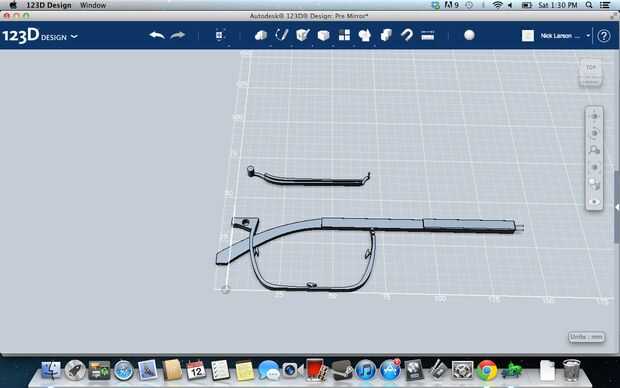

Eso es bueno para los brazos, ahora tenemos que mover los brazos del templo. Gire el brazo del templo-90 grados en el eje Y. Luego gire-90 grados en el eje Z. Ahora a moverlo para que no se superponen a cualquiera de las otras partes y moverlo en la dirección Z, por lo que es en la misma posición de Z como las otras partes (también conocido como Z = 0).

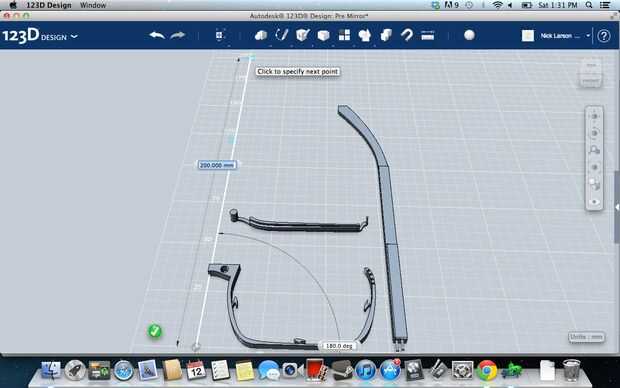

Si usted mantiene el lado izquierdo del armazón, por lo que cumple con el eje Y en cero gran! Dibujar una línea a lo largo del eje Y para que sea suficientemente largo estirar sobre todo de las partes. Si no mueve el marco de las gafas para que el lado izquierdo del bastidor sólo está cumpliendo con el eje Y, de lo contrario los marcos no se convertirá en un objeto y que no sería bueno.
Reflejo de:

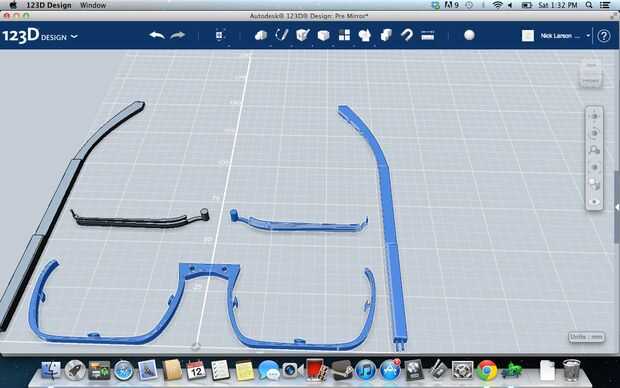

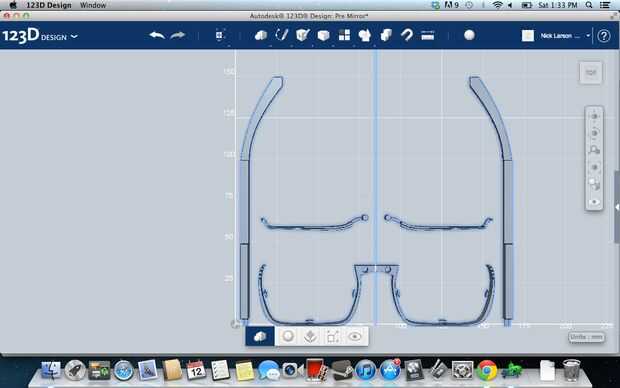

Ahora mira mi ejemplo y asegúrese de que el tuyo es similar. Si piensas que estás bien, seguir adelante y en esa pestaña de "patrón" en la parte superior seleccione "espejo". Ahora selecciona todas las partes y no la línea que dibujó a lo largo del eje Y. Ahora en la herramienta de espejo seleccione la pequeña pestaña que dice "plano de espejo" y ahora seleccione la línea a lo largo del eje Y y pulse «enter». Debe ser un espejo para todas sus piezas ahora y sus marcos deben tener ambos lados. Ahora a borrar la línea del eje Y que hiciste.

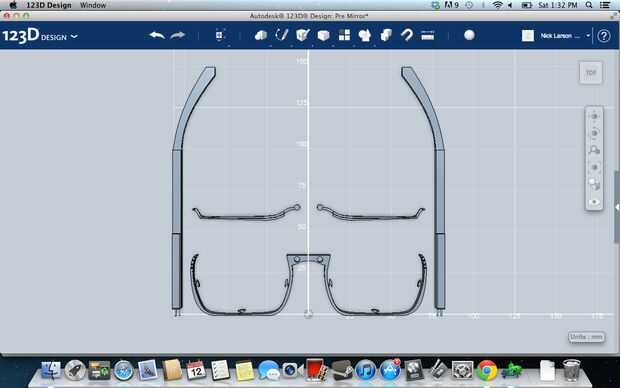

¡ Listo! Muevo mis piezas para que estarían en el lado derecho del eje Y, pero creo que importa! Puede seguir adelante e imprimirlo si lo desea!
Si te gusta el diseño o la idea de, votar por ella! También, si usted puede me avisan que si me falta algo en mi presentación, tan lejos como mi comprensión va, sólo tengo que cargar este instructable. Muchas gracias por teniendo conmigo en esto!
Estoy agregando el archivo de proyecto 123d aquí así que chicos puede meterse con ella o simplemente imprímelo si quieres!
Si lo haces bien, deja un comentario o me dejan saber lo que hiciste o cómo fue! Encantaría saber!
Tenga en cuenta la licencia Creative Commons al usar esto. No tengo nada contra la innovación o chicos impresión hacia fuera de vosotros mismos. A Lea detenidamente los términos de la utilización de este en la licencia Creative Commons y divertirse:
https://DL.dropboxusercontent.com/u/72899617/UniversalGlasses_NickLarson_ReadyToPrint.123dx
P.S If le gustaría un tutorial sobre cómo hacer algunas de las imágenes de objetos en el 123D y como hacer un .gif de aquellos, sólo comentar que me deja saber.
