Paso 5: tarjetas de circuitos y componentes principales

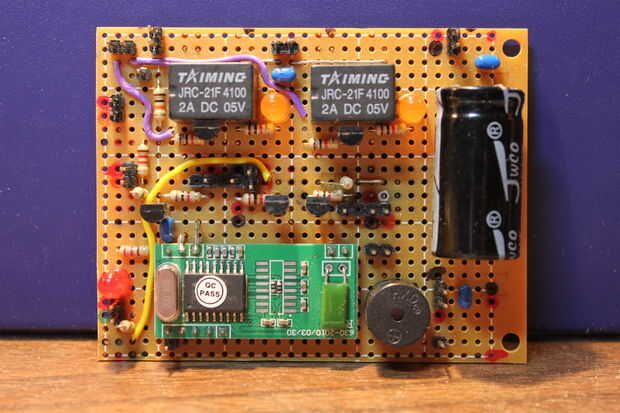

He construido dos tablas para este proyecto. Uno tiene el microcontrolador Arduino en con todos los conectores de entrada / salidos conectados. El Adruino es en un zócalo montado en un tablero de estilo breakout llamado BRD de ModernDevice.com. Permite el resonador, regulador de voltaje, interruptor de reinicio, conector de alimentación y acondicionamiento de energía en un lugar conveniente. Energía para todo el proyecto se alimenta en este tablero de una verruga de la pared adaptador de CA (9VDC @ 1A). Energía antes de toma el regulador 7805 para funcionar el motor. Poder después el 7805 regulador y filtrado se utiliza para todo lo demás. Tenga en cuenta el envoltorio azul en el 7805. Esto fue quitada después de pruebas y un pequeño disipador de calor añadido en su lugar. Tengo unos 20 de estos tableros de BRD en mi laboratorio y éste fue cambiado hacia fuera en algún momento durante la construcción.

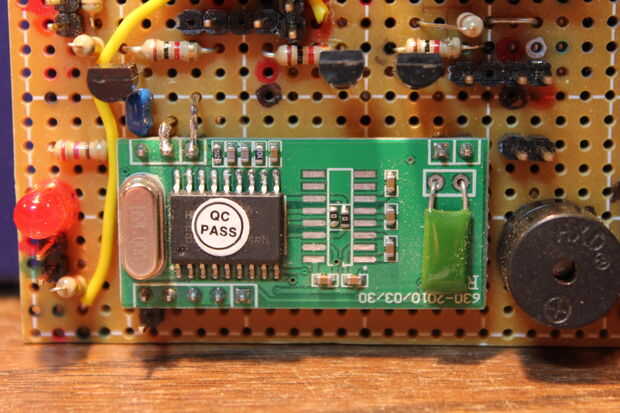

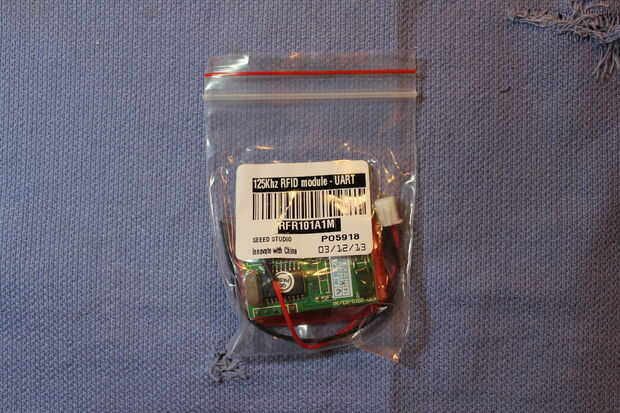

El lector de RFID se encuentra en el circuito verde pequeño en el extremo inferior izquierdo de la tarjeta controladora. Viene con una bobina rectangular de alambre que es la antena. Había alojado dentro de una caja de plástico proyecto. Puedes leer detalles sobre su construcción a continuación. Asegúrese del uso del tipo UART y no lo WEIGAND. Sólo el UART trabajará con el código que he escrito para este proyecto.

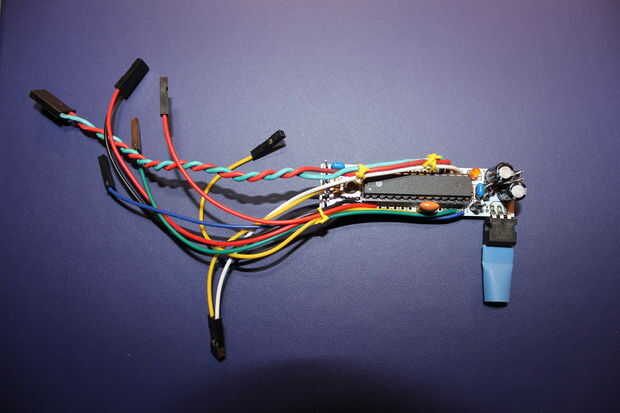

Me gusta usar puentes creados previamente en mis proyectos. Que son muy baratos y permiten rápido conectar / desconectar durante la construcción y depuración. La tarjeta Arduino RBBB arriba usa estos y hace que para el trabajo eficiente.
