Paso 4: Lo que se necesita
- batería de linterna de 6V de servicio pesado (x2):
Estos proporcionan la fuente de alimentación de 12V para el generador de Marx.
- Batería de 9V:
Cuando primero diseñé este generador Marx, usé una batería de 9V para alimentar el generador de señal del 555 temporizador. Sin embargo, el circuito puede modificarse fácilmente para que el temporizador se basa en la alimentación de la batería de linterna, que sería preferible.
- IC Temporizador 555:
Un temporizador TLC555 IC va a generar una onda cuadrada para modular el transformador de corriente.
- transistor de alta potencia:
Un transistor (NPN) de alta potencia se utiliza para cambiar el transformador de corriente.
- transformador:
Un transformador intensifica la tensión de alimentación antes de se alimenta en el multiplicador CW. Utilicé un transformador de roscado con una relación 20:1.
- diodos *:
Diodos de potencia son necesarios para el circuito multiplicador CW. Cada etapa de la multiplicadora CW requiere dos diodos.
- resistencias (surtidos) *:
Se necesitan dos resistencias para establecer el ciclo de la frecuencia y el deber del circuito oscilador 555 astable. He utilizado resistencia de uno 2.2kOhm y resistencia de uno 3.3kOhm. Además, resistencias de alta potencia (por lo menos 1/4 Watt) se necesitan para cada etapa del generador Marx. Por etapas de un generador de Marx de la ' n ', '2n' tales resistencias son necesarios. En mi diseño, he usado resistencias de 1/4 Watt 1MOhm.
- condensadores (surtidos) *:

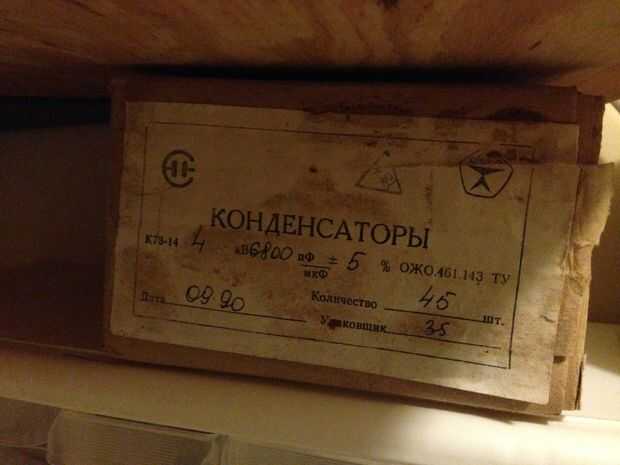

Un valor bajo (yo usé 0.047uF) condensador de cerámica es necesario ajustar la frecuencia de oscilación del 555 temporizador. Condensadores de alta tensión son necesarias para el multiplicador CW y circuitos de generador de Marx. Cada etapa de la multiplicadora CW requiere dos capacitores de bajo valor nominal por lo menos para 1kV. Utilicé una combinación de cerámica y metal 1kV condensador (entre 220 y 560pF) para el multiplicador CW. Cada etapa del circuito generador de Marx requiere un capacitor de clasificados para el voltaje de entrada (aproximadamente 8 kV). Usé 4kV 68nF Lituano condensadores en pares para alcanzar el rango de voltaje de 8kV requerido para el circuito generador de Marx.
Usted también necesitará alambre, un montón de soldadura y tal vez poco de cinta para unir todo.
* Cantidades específicas dependen del número de etapas utilizado. Por ejemplo, '2n' diodos son necesarios para un circuito multiplicador CW de n etapas.
