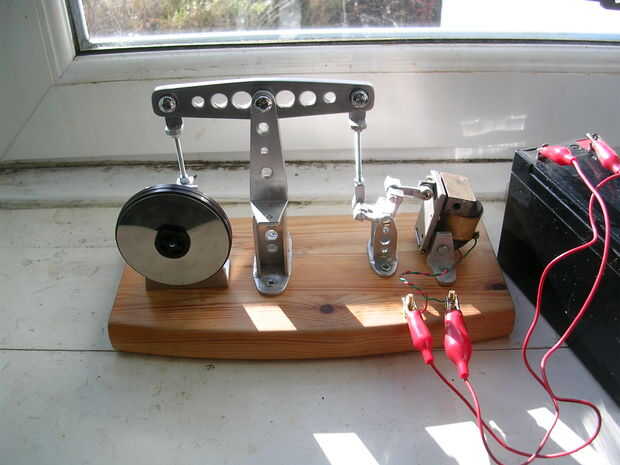

Se trata de cómo construí un motor pequeño rayo accionado por un solenoide que funciona con 12v DC.
Debido al crudo invierno que he quedado encerrado en la casa la mayoría del tiempo en los últimos meses, antes de Navidad recogieron todos los viejos discos duros, CD-ROM, unidades de disquete, una unidad zip, 2 impresoras, un escáner plano y un video que cuando no trabajo o no cualquier uso, después de un par de días de desmontar todo esto me quedé con varias cajas de componentes muy bien hechos al poner para utilizar en otros proyectos.
Decidí que si no podía aventurarse fuera en la nave, entonces la nave debe venir a mí. Configuración de un banco de trabajo en una esquina de mi sala de ordenadores y me trajo al piller taladro y una selección de herramientas de mano en fuera el frío.
Compré una combinación decente 6" cuadrada con punta de trazar para este proyecto, ya tengo una versión de 12" de esto pero el más pequeño es mucho más fácil trabajar con en proyectos más pequeños.
He visitado obras de Banbridge entrenador al mes o así hace y preguntó si podría comprar algunos de sus recortes de aluminio, hasta un brazado de varias piezas y fue pedido para £15 que he pagado con mucho gusto.
Hace muchos años cuando era un estudiante de ingeniería construyó un motor de vapor modelo como mi proyecto de fin de año que me valió una distinción. Desde entonces he tenido un amor por todos los tipos de motores de vapor. En los últimos años he vuelto fascinado por esterlinas motores y más recientemente motores de solenoide y Froment.
Este es mi primer proyecto real que se utiliza principalmente el aluminio, en su día que se utilizó aluminio muy poco ya que era mucho más caro que el acero y fue un absoluto bugger para soldar. Recientemente descubierto varillas Durafix soldadura fácil que es una baja temperatura varilla de soldadura para aluminio y metales no ferrosos.
Diseño inteligente este proyecto acaba de ocurrió, no seguido ningún plan de conjunto que quería tener una caminata como parte del mecanismo de la viga. por esta razón hay algunas etapas que no tengo fotos, allí donde unos callejones en algunas de las etapas, pero de nuevo ciertos fracasos llevaron a mejores ideas.
Materiales utilizados:
ángulo de aluminio de 1 "x 1"
ángulo de aluminio de 3 "x 1"
barra de aluminio de 6 x 6 mm
placa de aluminio de 5mm
placa de aluminio de 3mm desde un disco duro viejo
canal de aluminio de 20 x 15mm
10 x 5 x 5 rodamientos (tipo de coche del RC)
12V solenoide de un tablero de interruptor de teléfono antiguo.
varias tuercas y arandelas
varios componentes de viejas Computadoras y tecnología enseres domésticos.
Herramientas utilizadas:
Casi todo lo que tengo, incluyendo el lavabo del baño (que requiere un poco de limpieza epílogos)
Taladro de columna
Vicio de taladro
Sierra de cinta
mesa de lijado
Cosa de tipo Dremil
Varillas Durafix
Soplete con gas propano / butano mezcla gas
Herramientas de mano, incluyendo
Sierra Junior Hack
numerosos archivos pequeños
numerosos archivos de aguja
6" escuadra de combinación
grifo llave y grifos.
parte 2 epoxi
pegamento
DW40
Yo había planeado hacer un gobernador para este motor y también para tratar de energía con un panel solar, por ahora el proyecto está terminado, seguirá jugando con este motor y publicaremos las modificaciones que hago como suceden.
Para guardar mucho habrá de escribir una breve descripción de cada etapa, será la mayor parte de la información en las fotos.
Gracias por mirar, espero que les haya gustado mi diseño
