12V solenoide de la viga motor, construido a partir de desechos de aluminio y scavanged componants. (6 / 14 paso)

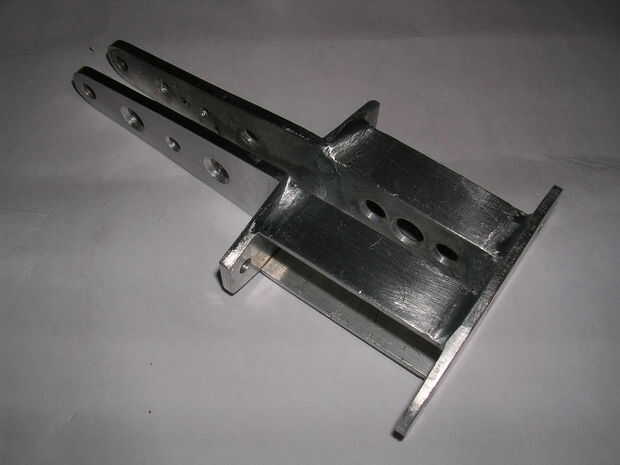

Paso 6: La torre

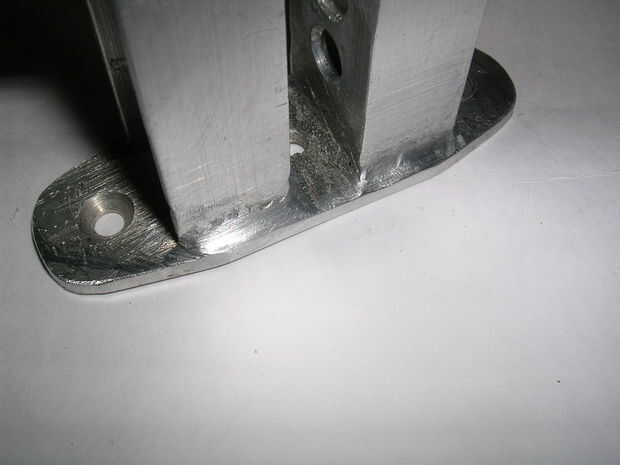

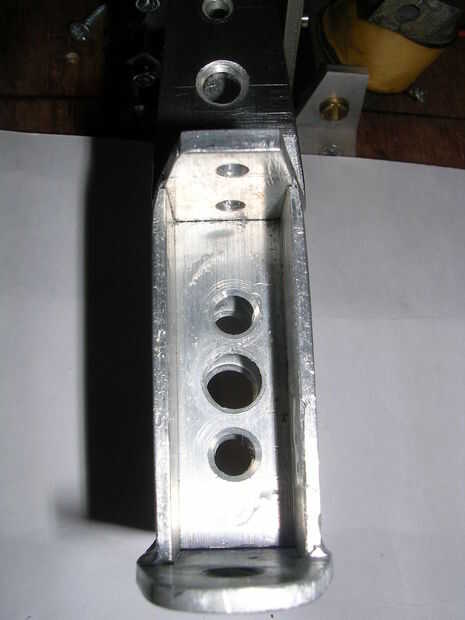

La torre empezó como a los soportes de ángulo de aluminio de 3 x 1, esto fue montado en un bloque de madera para elevarla lo suficientemente alto.  Después descubrí algunos canal de aluminio de 20 x 15mm en una de las vertientes y utilizado que para hacer la parte inferior de la torre, se cortó la base de una placa de aluminio de 3mm desde un disco duro viejo.

Los componentes donde perforado principalmente para cosméticos razones pero algunos se colocan para ayudar en la tarea de fijación de las piezas juntos antes de que cuando se sueldan con autógena juntos.

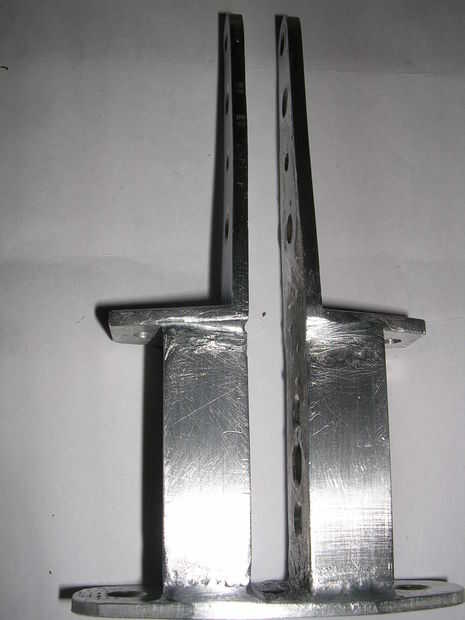

La torre está soldada con autógena usando barras de Durafix soldadura fácil, no esta ahora cubrirá como sigue recibiendo la caída de este material increíble, planea hacer un Ible sobre cómo utilizar este material en todo su potencial en un futuro cercano.

La torre es aproximadamente 5" de alto.
