Paso 4: Marco de la arpa del laser construcción

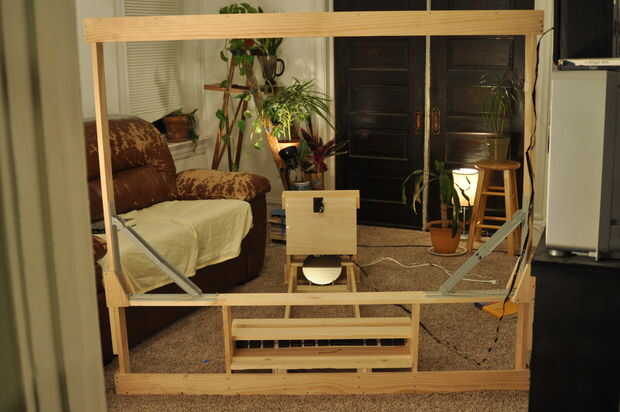

Porque los rayos debían separarse lo suficiente como para que sólo uno fue bloqueado en un momento, tuve que diseñar un marco que permitió a las vigas viajar una larga distancia. Se utilizaron varios espejos que los haces reflexionar en dos posiciones como se muestra en las fotos anteriores. El arpa láser resultó ser tan grande que fue diseñado para ser tomado aparte. El conjunto consta de tres partes que pueden ser dobladas con bisagras varias y sujeta con 18 pernos que pueden apretarse con la mano. Se muestran aquí las tres partes del arpa.

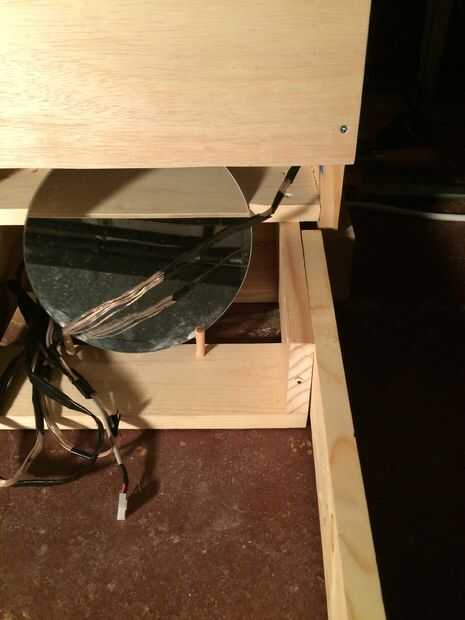

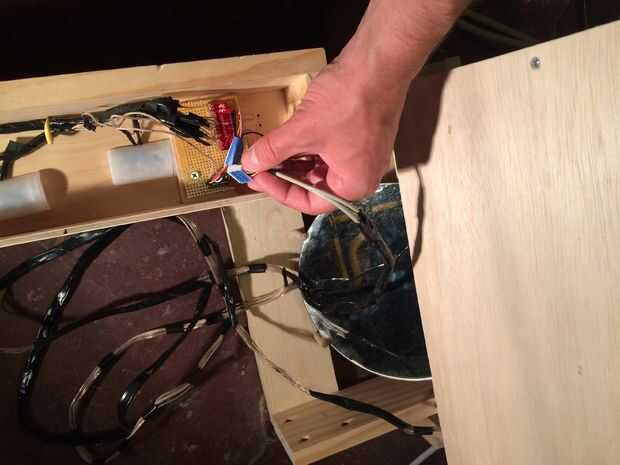

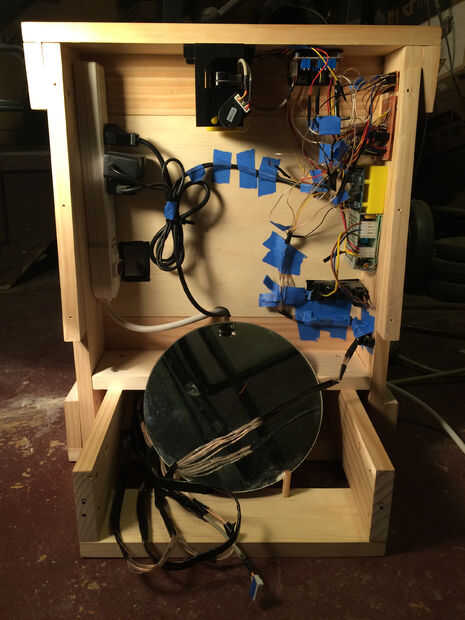

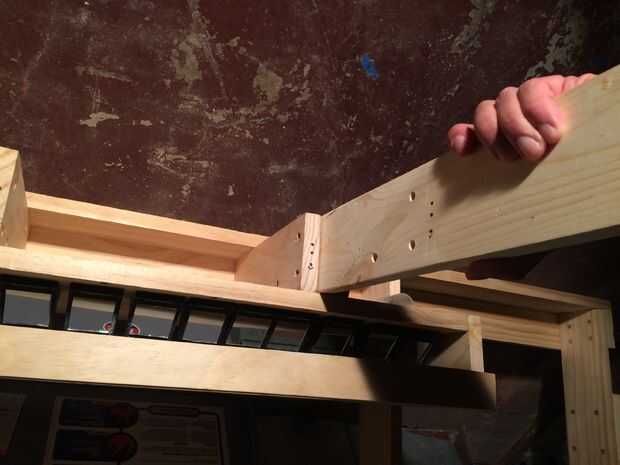

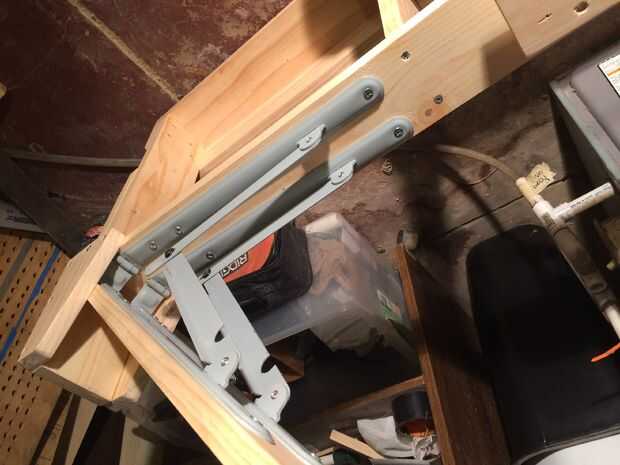

La electrónica fueron asegurada en una caja de madera con el galvo montado en la parte superior. Los rayos viajan hacia abajo y reflejan en el espejo primero. Esta parte se conecta luego con vigas de madera de 4 x 1 que deslice en su lugar y estén atornilladas. Estas vigas y conectarlas a la parte de la estructura que dirige los rayos hacia arriba hacia los fotorresistores. Por último, dos vigas se unen con bisagras plegables que todos trece fotorresistores. También se conecta un cable de las señales necesarias para el multiplexor. ¡ Mira el video que se incluye para ver el montaje completo de la arpa del laser
