Paso 1: El conductor recinto

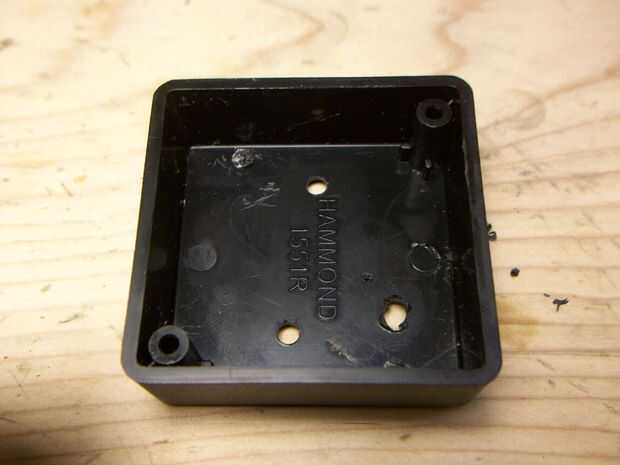

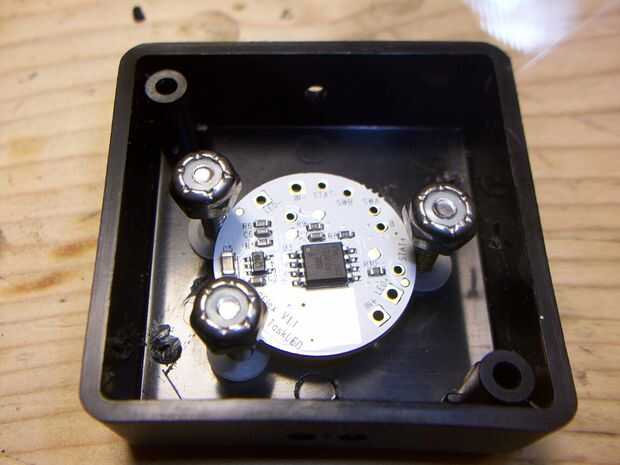

En primer lugar, se perforaron los agujeros de montaje para la placa y los agujeros para los cables hacia fuera. Entonces usé tornillos y tuercas a la Junta. Tuercas y tornillos de nylon deben han utilizado pero es lo que tenía en mano. No importa qué método use, tenga cuidado en cómo apretado asegurar la placa. El Inductor en la parte posterior es quebradizo y agrietado cuando aprieta abajo en él.

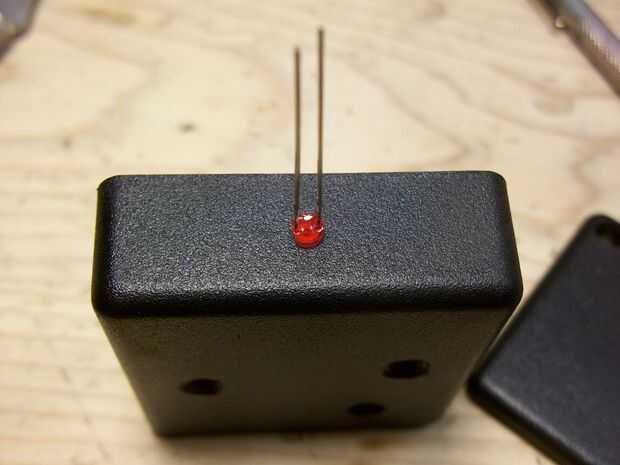

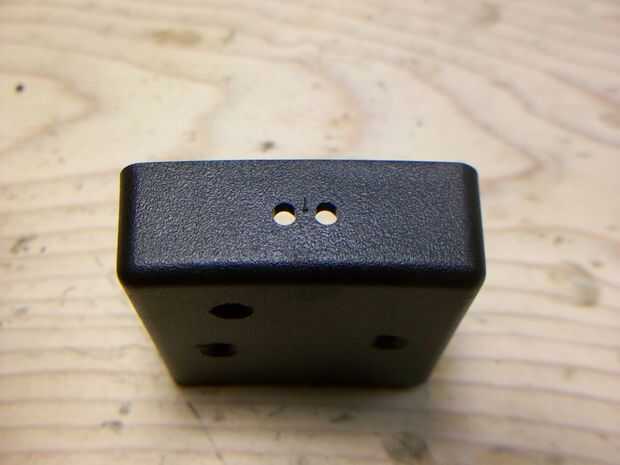

Los agujeros de interfaz incluyen LED de alimentación, conector de 2,5 mm, LED de estado y conexión de la batería. Tamaños por supuesto variará dependiendo de qué cables y utiliza LED de estado. Un taladro de 1/8" te llevará muy lejos sin embargo. Para mantener los cables cortos, soldado conectar los cables después del tablero y los componentes fueron montados.

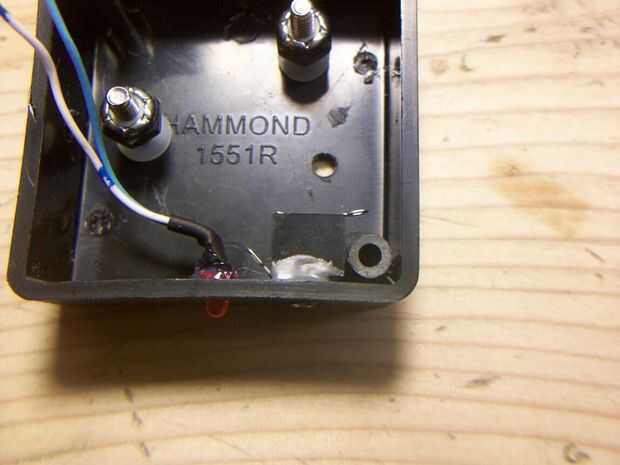

Para seguir mi pedido, instale el conector de 2,5 mm y los LED de estado sin la placa. Obras Hotglue para el LED y el conector debe ser panel de montaje es decir abrazadera derecha al recinto. Tuve que usar a un gato de chatarra y JB en soldar.

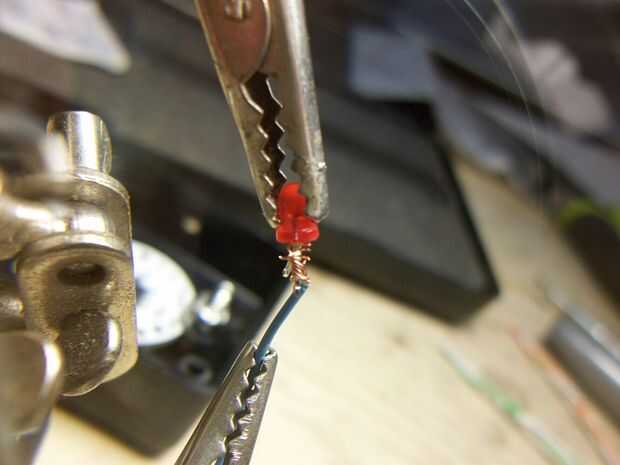

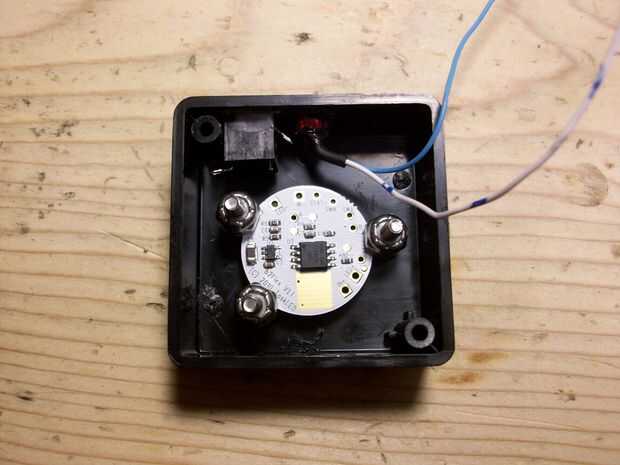

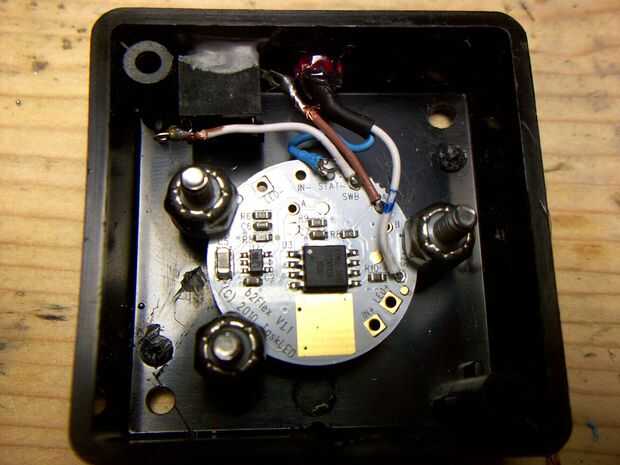

Luego comience a instalar el conector de la batería y los cables de LED. Para todos junta de soldadura, una pluma de flujo es esencial. Utilice un hierro de punta de lápiz y con cuidado comience a añadir las conexiones a la placa. Las conexiones deben estar etiquetados y fácil de entender; Consulte el manual de b2flex si usted está confundido.
Un final poco de pegamento caliente para la batería y cables LED para alivio de tensión termina el recinto. Dos orificios en los ángulos opuestos a los tornillos de cierre se utilizará para montar la caja al disipador térmico.
