Paso 2: El disipador térmico y el ensamblaje de LED

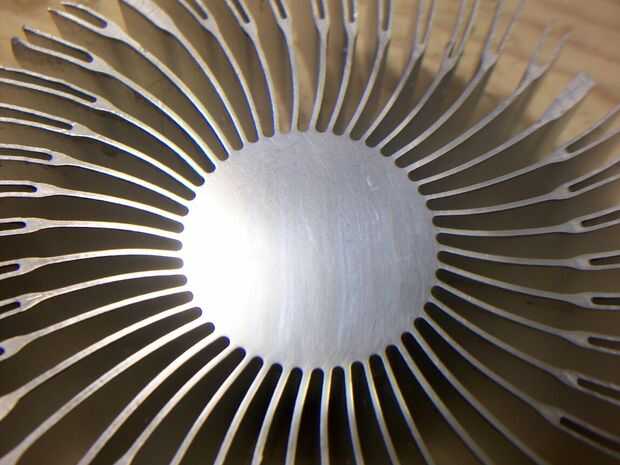

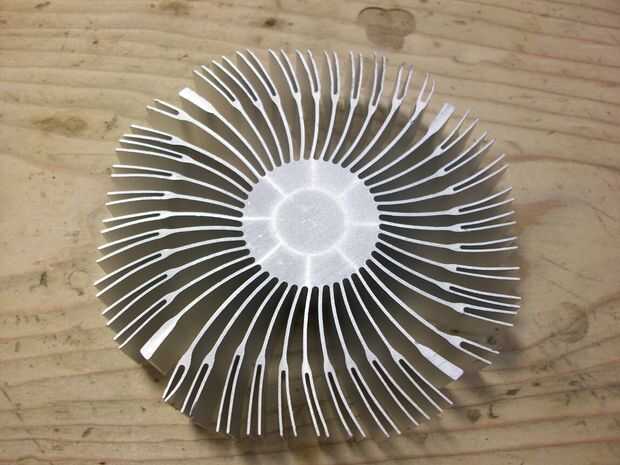

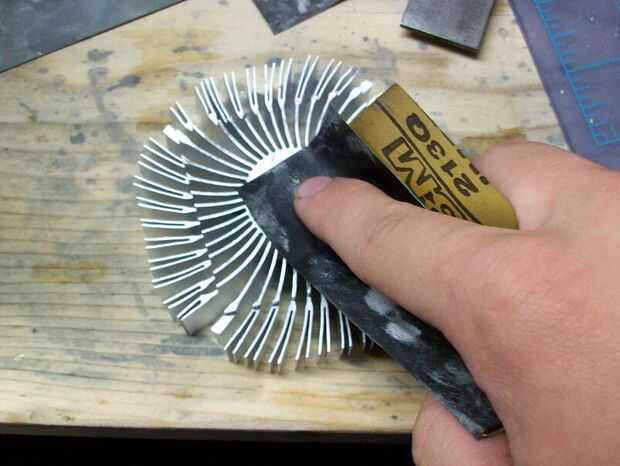

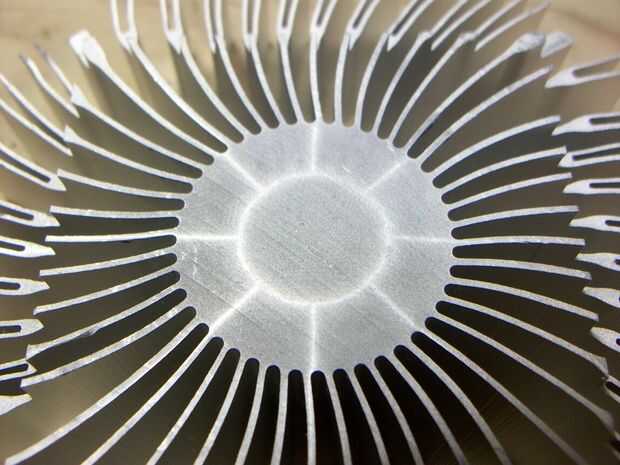

En primer lugar, el disipador de calor fue a través de un trabajo de preparación. La pasta térmica fue desguazada fuera y limpiar con alcohol isopropílico. Decidí dar un paso más y pulir la parte del disipador de calor que se puede montar el LED. Si bien existen argumentos a favor y en contra de pulido (aka lapping) sentí el final fue terrible en el disipador de calor y pasó algún tiempo con lija de grano 400 y 800 producida una superficie mejor. Utilizando el reverso del disipador de calor no ayudó el acabado bien.

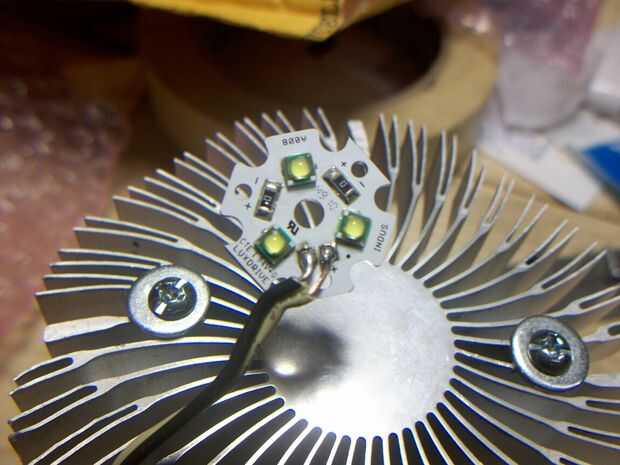

La soldadura con cuidado sobre los cables de LED de la caja del controlador. Temps superiores pueden ser utilizados, la estrella intentará disipar el calor rápidamente y sea posible dañar el LED. No se frustre y deje fresco estrella entre las juntas.

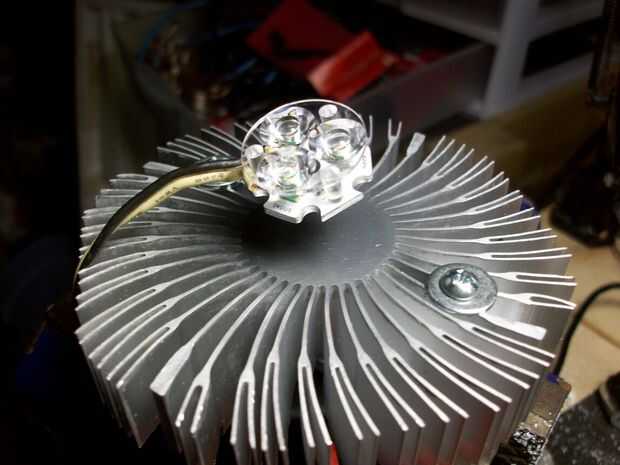

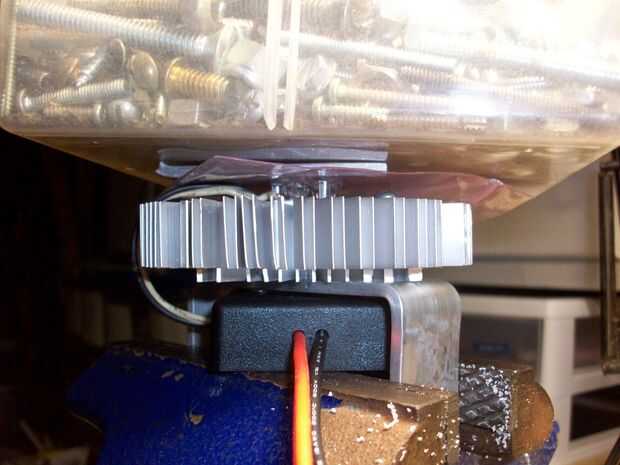

Limpiar tanto la parte superior del disipador térmico y la parte inferior de la estrella del LED con alcohol isopropílico. Luego mezcle una pequeña cantidad de adhesivo térmico. Aplique una cantidad pequeña en el centro del disipador de calor y presione la estrella del LED en su lugar, tratando de centro lo mejor que puede. La lente debe seguir poco después, empujando hacia abajo tanto como sea posible. Algún tipo de método de sujeción debe utilizarse como pesos. Mientras que un cubo de basura es una opción, es mejor buscar libros o algún otro peso que es menor... volátil. Consulte el manual de adhesivo de alúmina para obtener detallada (y un poco sarcástica) instrucciones.

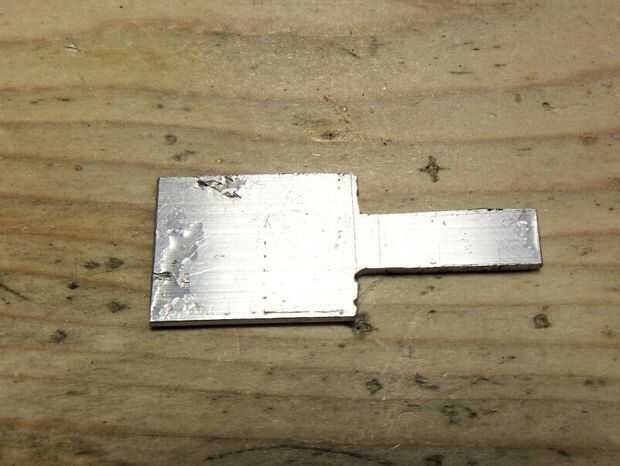

En este momento, utilice el exceso de adhesivo térmico que a mezclado para sujetar una pieza de aluminio de chatarra a la Plaza de oro de la Junta de b2flex como un disipador térmico. Para crear una masa más grande, cortar un cuadrado con una muesca en un lado y doblar la ficha sobre la cara de la Plaza. Este disipador térmico de improvisada es necesaria para conducir el led en el completo 1500ma para cualquier longitud del tiempo. Coloque un pequeño toque del adhesivo en la Plaza del oro y presione la pestaña del disipador de calor sobre este. Porque un disipador térmico de este tamaño es un poco más que lo necesario, todo lo que es necesario es una conexión estable. No te preocupes demasiado de sujeción. Sólo asegúrese de que el disipador no toque ningún contactos expuestos de la tarjeta de conductor.

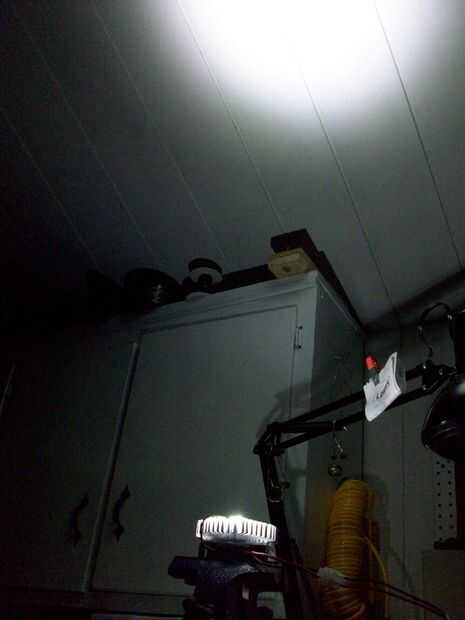

Después de una hora, los pesos se pueden quitar y probados con una fuente de tensión entre el 14 y 25v. No te preocupes, la luz debe ser tenue, a menos que ya ha liado con el punto fijo actual. Por defecto es 350ma, severamente bajo conducción LED star. Esto grandemente resuelto después de la construcción.
