Paso 2: preparación de los puertos usb y cargadores.

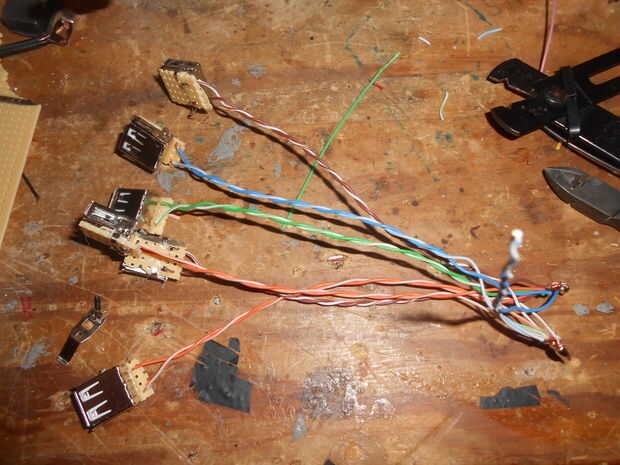

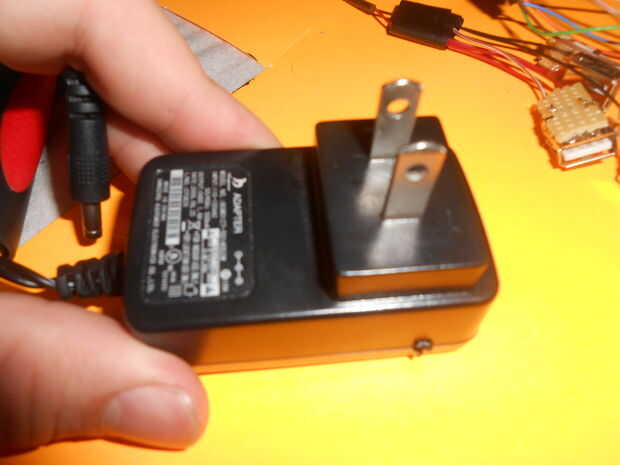

según la actual división de salida a los puertos usb. Usé 2 puertos del usb del cargador 500mah dedicada a apple.
3 puertos usb para el cargador de 700mah, 5 puertos usb para una 2.7amp cargador y 4 puertos usb en otro cargador de 800-900mah.
(En la foto de la 2.7amp verá 6 puertos usb. Yo accidentalmente soldado que uno con un saber y más tarde reemplazó con la resistencia verde led + 180 ohm)

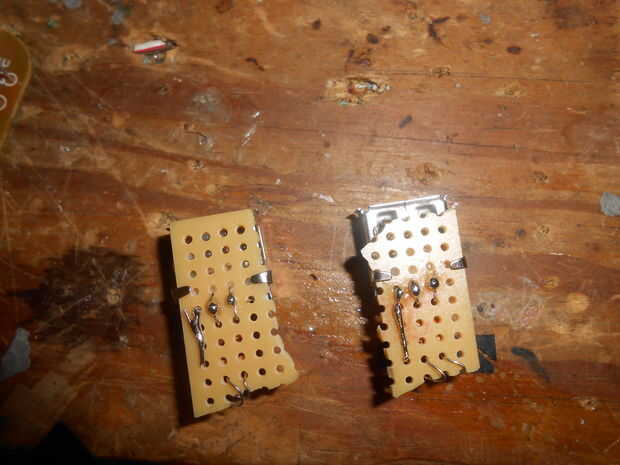

Usé perf board para montar las conexiones del puerto usb, te recomiendo hacer lo mismo. También ayuda al poner los puertos en el cuadro de proyecto.
pasos para uso de perf

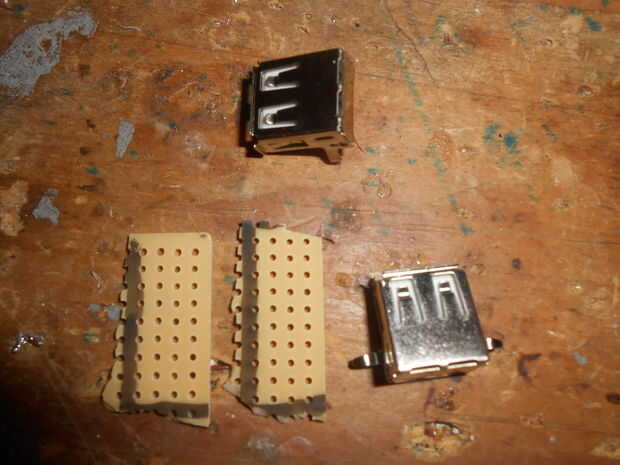

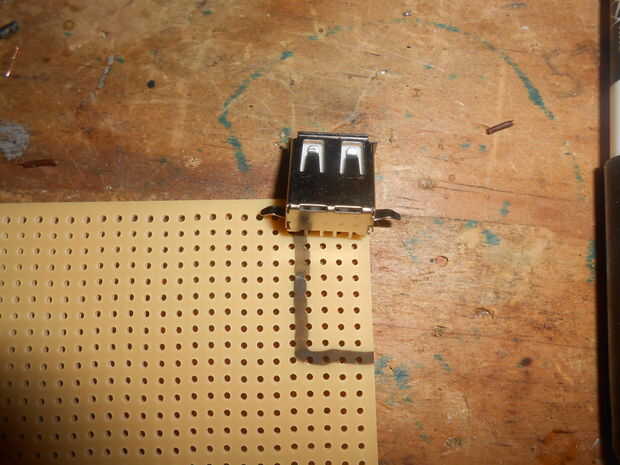

1 - Corte la tabla de rendimiento por lo que hay al menos cuatro orificios de ancho y un largo de 1 1/2 pulgadas.

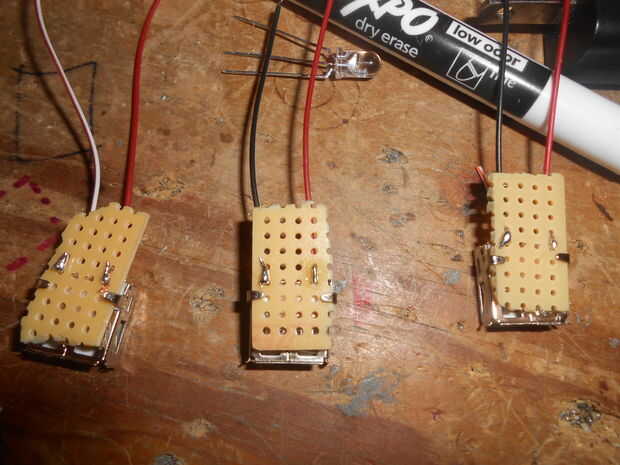

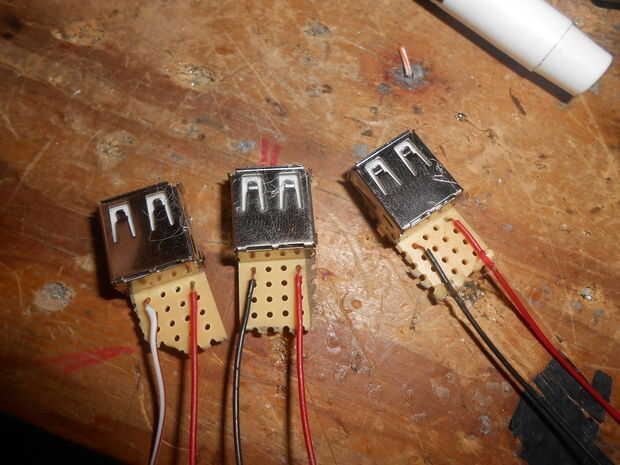

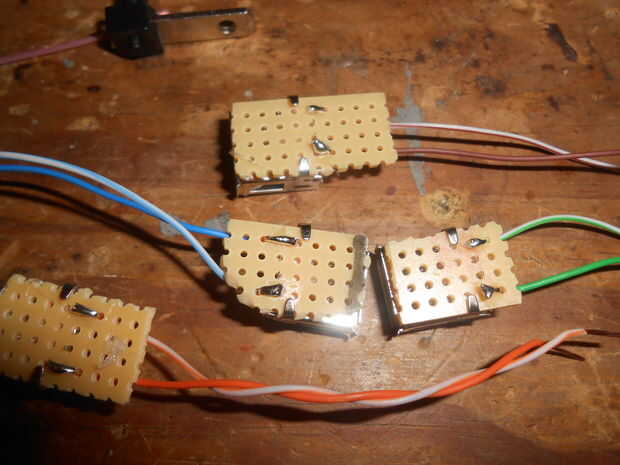

2 - puertos usb de insertar y soldar los cables al + y - los pernos. los cables deben ser de 6 pulgadas de largo, para que tenga suficiente espacio para trabajar con.

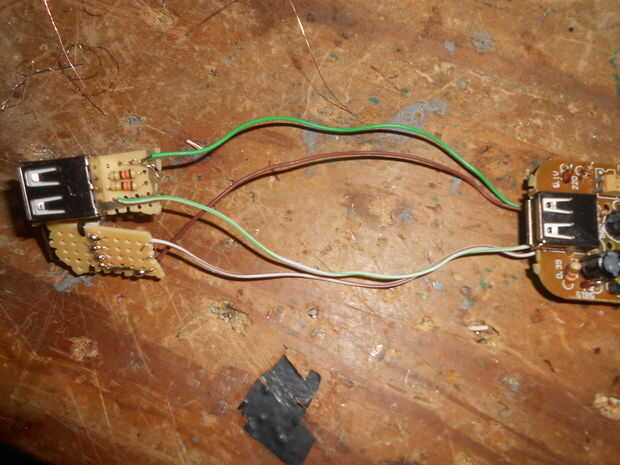

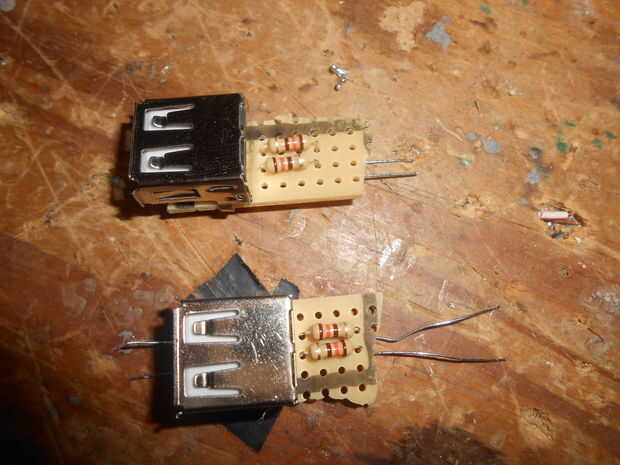

3-Si estás haciendo puertos usb para dispositivos de apple soldar una resistencia de 130 ohm para el data + y otro 130 ohm a los datos - pins. Las resistencias de tierra. Esto ayuda a engañar el dispositivo de pensamiento se está cargando por un ordenador o cargador de apple.

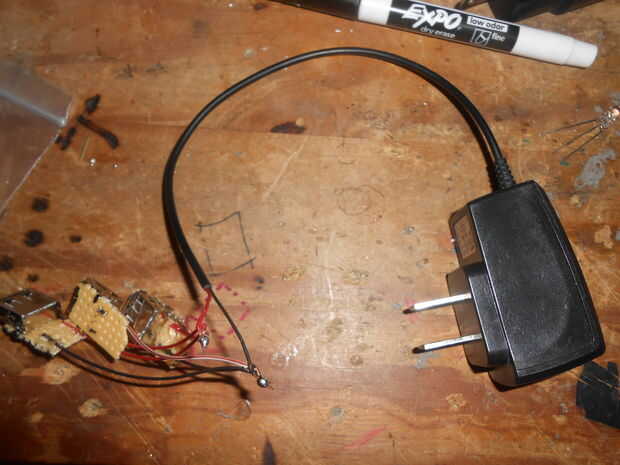

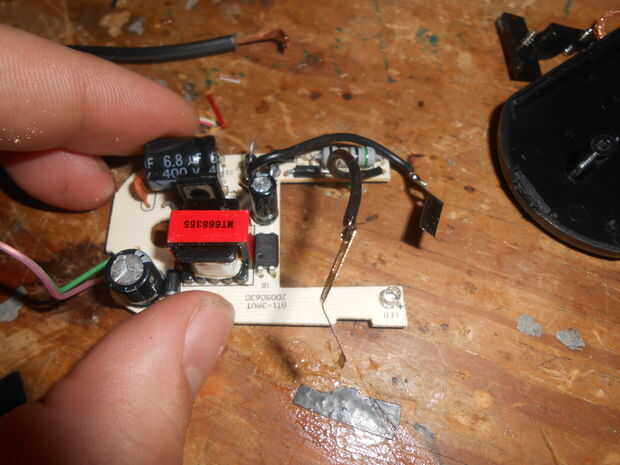

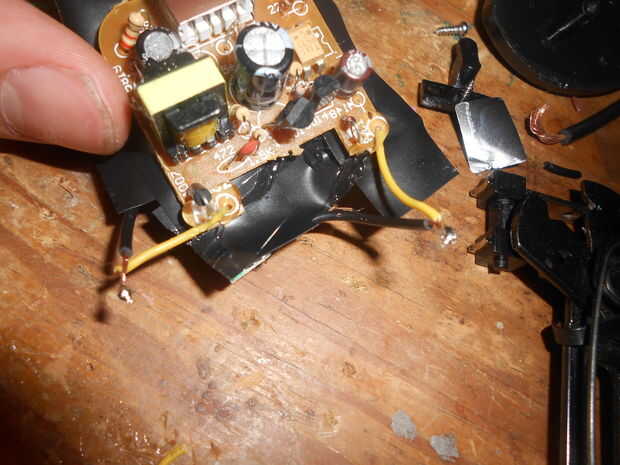

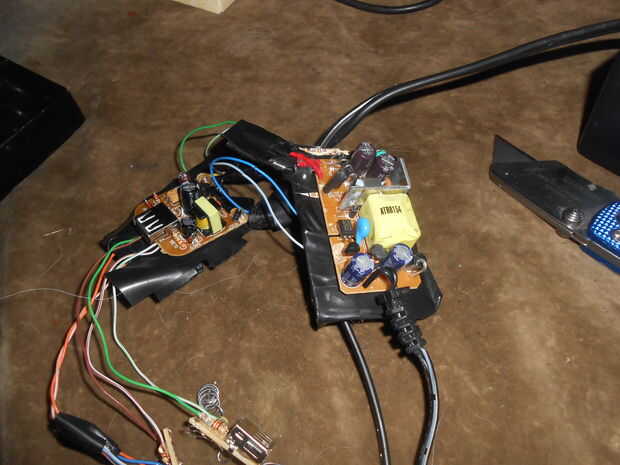

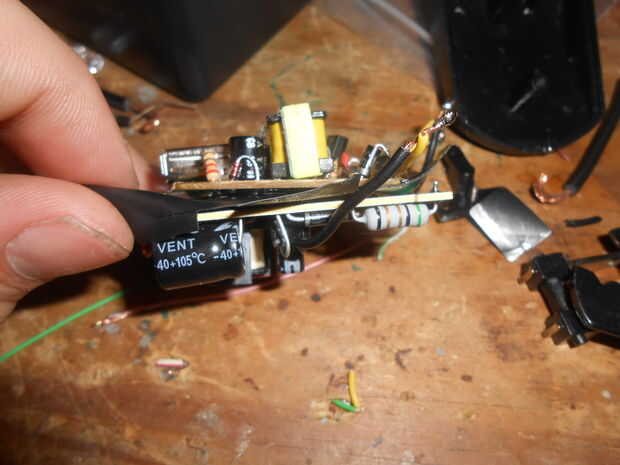

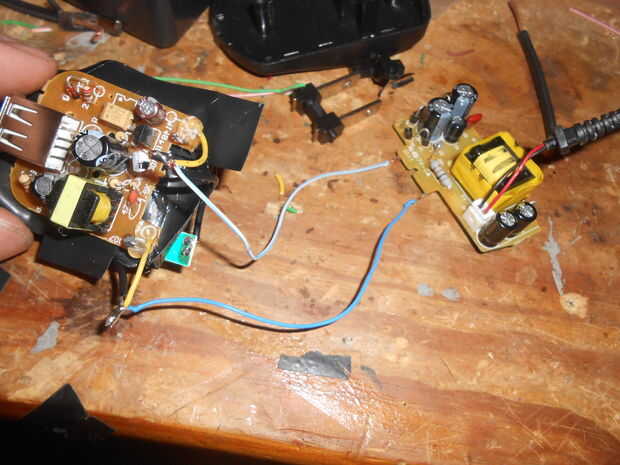

Después del usb puertos están soldados al circuito de carga luego de la soldadura de toda la carga circuitos CA entrada juntos en paralelo. después se sueldan luego soldar un nuevo cable. Luego aislar todo.
