¿$ 15,00 informática básica? ¿ (3 / 8 paso)

Paso 3:

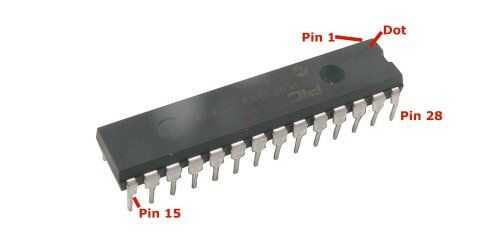

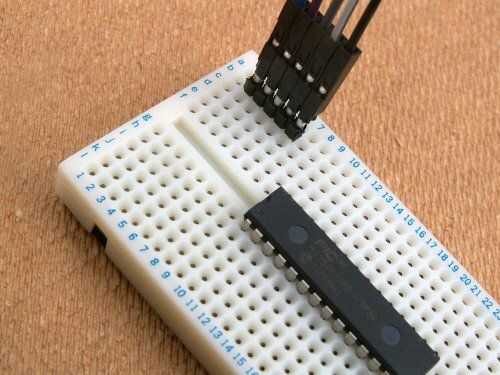

Colocar el IC en la placa y conecte los cables a la interfaz serial. La interfaz de serie viene con BV500-s1 y porque utiliza USB puede proporcionar la energía necesaria así. Este dispositivo funciona de 3.3V. 5V dañará la IC y así si utiliza baterías 2 x 1,5 v pilas de secas o 3 x 1.2V recargables células son ideales como el IC trabajará hasta 2.5V.

Conecte los cables de vínculo a la interfaz serial del USB.

Este es el tipo que viene con el kit. Si usted tiene su propio dispositivo de lo que debe ser capaz de trabajar con 3, 3V. No importa si es un tipo de 5V como las clavijas que se utilizan en la IC para la interfaz serial son 5V tolerante. Este tipo sin embargo la oferta de 3v3 del pin VCC. RX y TX son esenciales, pero la conexión a DTR es opcional y se utiliza para reajustar convenientemente el dispositivo utilizando el software libre BV_COM. Conveniente ya que no tiene que inclinarse para presionar los botones.

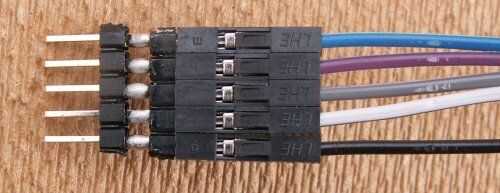

El otro extremo de los cables de enlace son pasadores que se empujan en el protoboard
