Paso 4: conexión

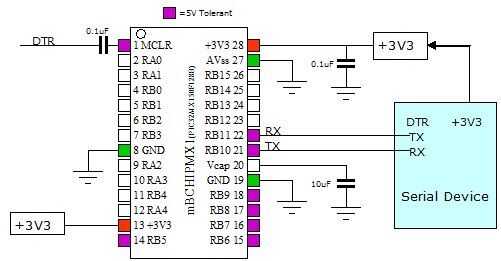

Aquí está el esquema completo. Tenga en cuenta que hay dos conexiones que van a los 3, 3V y tres conexiones a tierra de la fuente. El Vcap que se muestra aquí a 10uF es esencial, el extremo positivo va al pin 20. También funcionará un 4.7uF pero 10uF es recomendado por los fabricantes. El 0.1uF condensador conectado entre 3,3 v y tierra está ahí para reducir ruido. Como regla general 0.1uF condensadores se asperjan ronda circuitos electrónicos como son cientos de miles en un pastel.
El 0.1uF condensador que conecta DTR con el pin 1 es opcional. Si no tienes un DTR entonces utilizar el circuito como se muestra para reajustar el regulador.

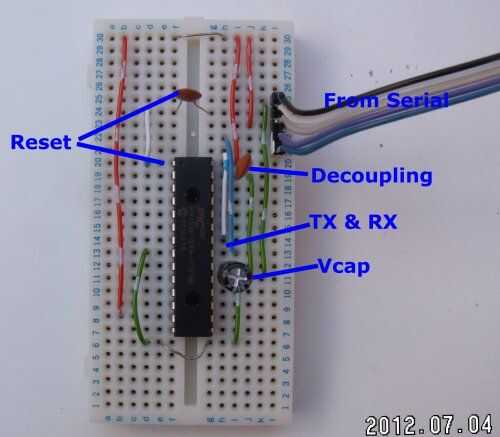

La placa completa debería verse algo como la imagen. Si utilizas el USB a la forma de interfaz de serie el kit BV500-s1 entonces probablemente necesitas instalar el controlador primero esto se puede encontrar aquí: http://doc.byvac.com/index.php5?title=Product_BV500 cuando está instalado y el dispositivo conectado le conseguirá otro puerto COM en el PC. Este es el puerto que se utilizará para el siguiente paso.
