¿$ 15,00 informática básica? ¿ (5 / 8 paso)

Paso 5: Software

Puede utilizar cualquier software de terminal pero como es gratis y no necesita ser instalado a continuación, utilizar BV_COM, simplemente copiar a una carpeta y haga doble clic en el archivo exe. Escribirá un archivo ini en la carpeta para recordar ese último puerto com etc. usado para quejarse un poco cuando se usa desde un CD-ROM.

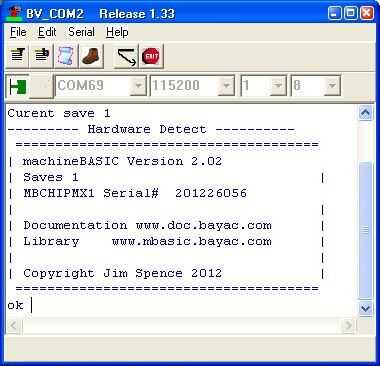

Averiguar qué puerto COM se instaló cuando está enchufado el dispositivo USB y usarlo. La velocidad en baudios debe ser parada de 115200 y 1 y 8 bits de datos se deben establecer. Pulse reset y será algo parecido a la imagen.

Siempre que haya verificado el cableado y aseguré 3.3V no ha superado la única complicación es la conexión en serie. Aquí están algunos consejos:

1) Compruebe que el TX (pin 21) va al RX del dispositivo serial, si no que intercambiarlos redondo. No se hará ningún daño si son la manera incorrecta redonda.

1a) Asegúrese de que la IC se empuja bien el país en el protoboard

2) es importante que Vcap está en su lugar y trata de 10uF. Si es electrolítico y luego el + poner fin a los asistentes al pin 20.

3) comprueba la velocidad en baudios, bits de parada y los bits de datos son correctos.

4) Utilice el circuito del reajuste alternativo y reemplace DTR con un pulsador a tierra – o un poco de alambre que puede ser momentáneamente conectado a tierra. Conectar a tierra hace un reset en el momento en el que datos va a salir pin 21. Usted será capaz de ver esto si tiene una sonda alcance o lógica.

¿5) si no hay datos está saliendo luego el cableado es incorrecto, es el chip de la forma correcta de ronda? El pin 1 es junto al punto y muesca en la IC. Son todas las conexiones de tres planta en el lugar, tanto las conexiones de alimentación en el lugar. Compruebe Vcap otra vez.

6) si sale datos pero no aparece nada en el terminal y verificación se establece la velocidad en baudios a 115200 también Asegúrese de que cualquier apretón de manos del hardware es apagado esto evitará que cualquier información de conseguir a través.

7) si la tensión se ha superado o se ha conectado la fuente de la manera incorrecta redonda entonces el IC será destruido. Observe que todos IC programado y verificado antes de enviar y así un IC defectuoso no habrá sido suministrado. Si usted sospecha que esto ha sucedido luego regresar el IC de control.

8) deja la serie para hoy, Vuelva mañana y vuelva a revisar todo detenidamente otra vez.
