15 minutos Joule Thief (5 / 6 paso)

Paso 5: Construcción - el circuito

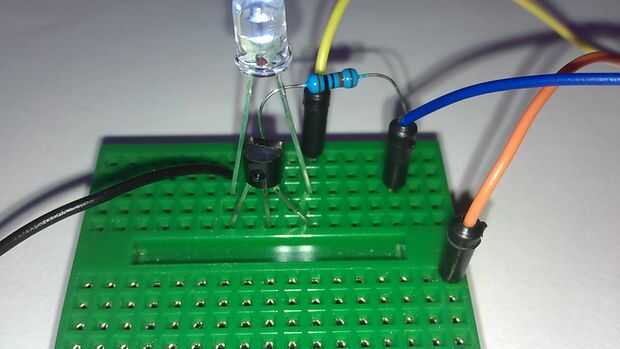

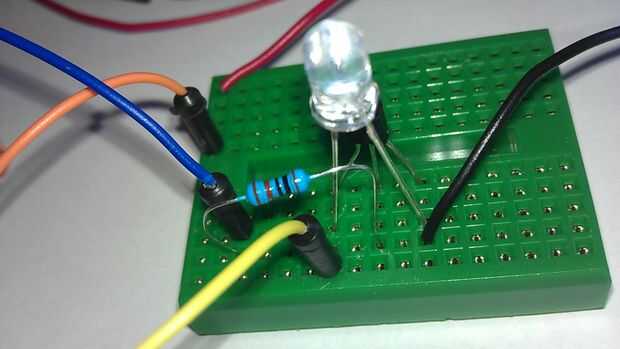

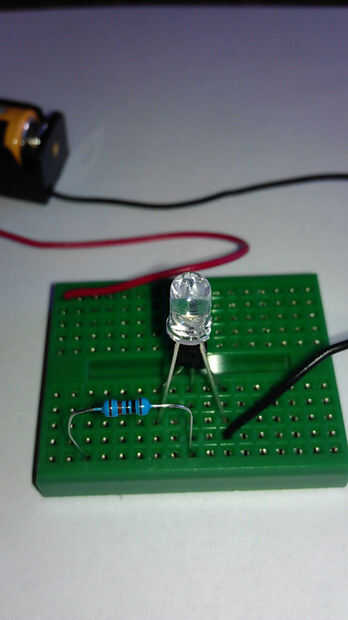

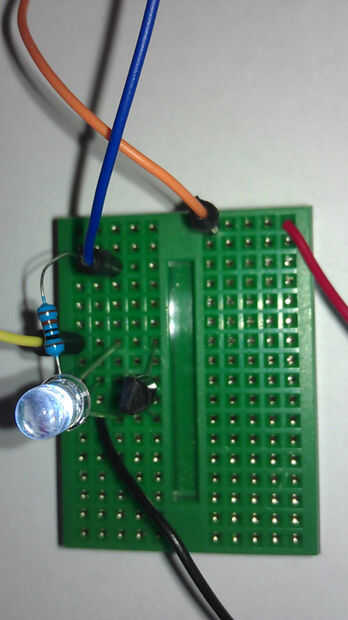

Si usted está usando el protoboard por favor examine las imágenes arriba sobre dónde colocar los componentes. Ver el diagrama del circuito en el paso 3 para familiarizarse con la forma como están conectados los componentes. #

1. Coloque la placa sobre una superficie plana y se reúnen el transistor, la resistencia y el LED

2. Introduzca el transistor, LED y el resistor en los protoboard como se muestra arriba

3. Conecte el toroide a la protoboard. Los cables trenzados ir al borne positivo de la batería

4. Conecte el cable de color naranja a la resistencia

5. Conecte el cable verde a la terminal de colector del transistor y la punta larga del LED (ánodo)

Vea el paso
