$15 personal IOT Smart Calentador regulador (1 / 6 paso)

Paso 1: materiales

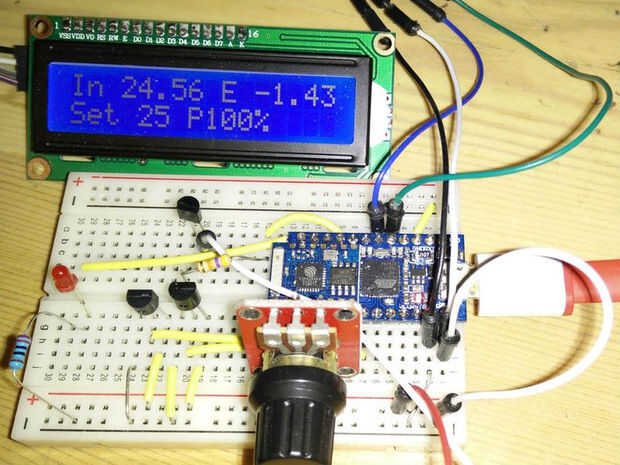

La pantalla LCD muestra los siguientes: temperatura de 24,56 ° C, un error de-1.43 ° C, lo cual significa que la habitación es más frío que el punto de ajuste (redondeado para 25 ° C). Para igualar la temperatura, se aplica una potencia de calefacción de 100%.

Estoy suponiendo que ya tiene un elemento de calefacción. Si ese no es el caso, revisa este calentador de plato de 9 pulgadas.

Lista de partes:

  1. Cactus Micro Rev. 2 - Arduino board compatible con construido en el módulo de ESP8266 WiFi - $10 (puede utilizar un mucho más barato tablero compatible Arduino Nano - $2,5 si no planea utilizar la función Thingspeak.com)
  2. SSR-10 DA - 220V 5V Relay - $3
  3. TMP36 - Sensor de temperatura analógico - $0,67 - utilizado junto con un LM35 , para obtener una medición más robusta, pero es opcional.
  4. 10 k ohmios potenciómetro rotatorio - $0,95
  5. Protoboard - $0,38 Hasta ahora, esto suma hasta ~ $15. Sólo necesitamos algunos componentes pequeños (cada uno por un par de centavos de dólar):
  6. Resistencia de 220 Ohm + LED rojo (opcional - WiFi error LED)
  7. 47 k ohmios resistencia + 2N2222 NPN Transistor
  8. Jumper cables, cables de conexión
  9. Totalmente opcional: pantalla de LCD 16 X 2 con adaptador de interfaz I2C Serial - $1,88

Opciones de proyecto:

  1. Funcionalidad de WiFi: es genial para controlar cosas en la era de Interner de las cosas (IOT), pero no una necesidad si usted apenas desea constante de la temperatura. Usted puede utilizar el tablero de Nano compatible más barato, que no tiene el WiFi en, pero ahorrará la necesidad de artículos no. 7 como funciona a 5V que son necesarios para activar el relé.
  2. Pantalla LCD: Mientras que todos los datos es subidos a Thingspeak.com, si quieres una segunda pantalla de depuración o si desea ver el set-point de temperatura, mantenga la pantalla LCD. De lo contrario, siempre puede marcar los valores de temperatura en su potenciómetro rotatorio.
  3. Fuente de energía: Como este es mi calentador de escritorio de computadora, energía el tablero de un puerto USB que se enciende junto con el equipo. El circuito con WiFi y LCD (backlight apagado) funciona con una batería de 1600 mAh para ~ 36 hrs. Por lo que no sea un puerto USB te recomiendo uno de estos 220V a 5V fuente de alimentación Step o un simple cargador de pared con un cable micro-USB para alimentar el tablero.
