Paso 1: El esquema
El archivo PDF de fijaciones y el esquema dibujado nuevamente de 600 vatios inversor senoidal pura (referencia 300 watts esquema y 150 vatios de pura inversor senoidal). De 1500 vatios necesita ad 3 más los circuitos de dc-dc boost en la etapa de conductor.

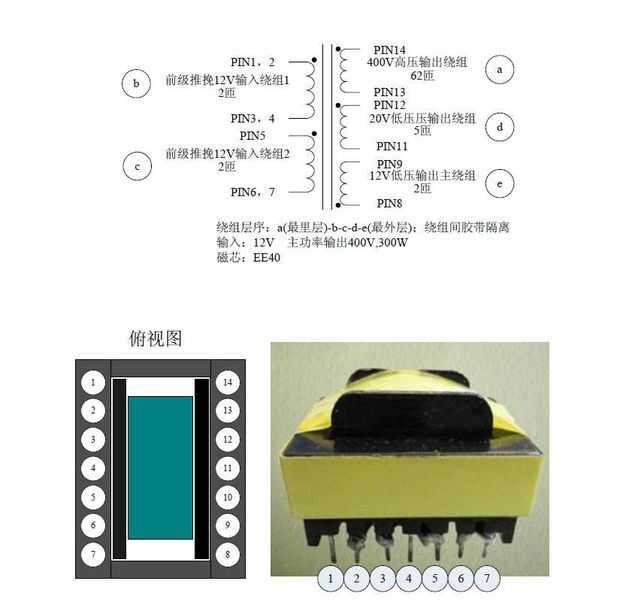

Nota: estoy usando 12-0-12 a 400-20-12 transformador de alta frecuencia.
Módulo del controlador utilizado:
1. KA7500 Tablero de conductor
2. EGS002 El tablero de conductor
Punto culminante:
1. Puedo usar sólo D2 insteads de D2 y D4 a la base de Q1 (600 vatios esquemáticas). El esquema de 300 vatios es D4 a la base de 8050. Y alguien cuál es el propósito o la función de este diodo.
2. puedo conecta a todos los de origen de 3205 y sólo R4 IFB de KA7500 en vez de R4 y R11 de la fuente de 3205 para tablero de conductor del IFB de KA7500 (600 vatios esquemáticos).
3. algunos parte de símbolo en el esquema puede variar del símbolo de parte real. Ejemplo: usé resistencia como reemplazo para el fusible.
4. cualquier sugerencia u opinión para mejorar este esquema son bienvenidos.
ACTUALIZACIÓN
02 de agosto de 2015 - anuncio falta conexión a tierra. Por favor consulte esquemática revisión 1.1
10 de agosto de 2015 - completado esquema de 1500 vatios. Consulte revisión esquemática 1.2
