1500 Watts de prototipado sinusoidal pura inversor dirigido por generador de la C.C. (2 / 4 paso)

Paso 2: El componente de diseño y conexión de la pista de cobre

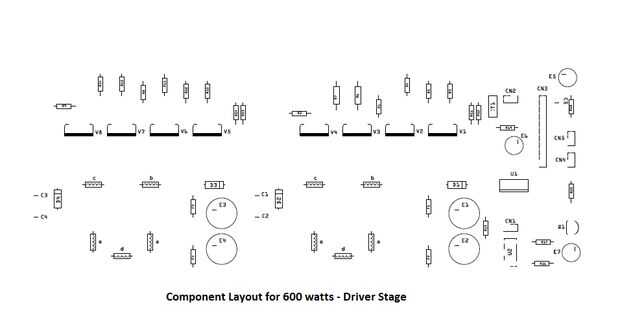

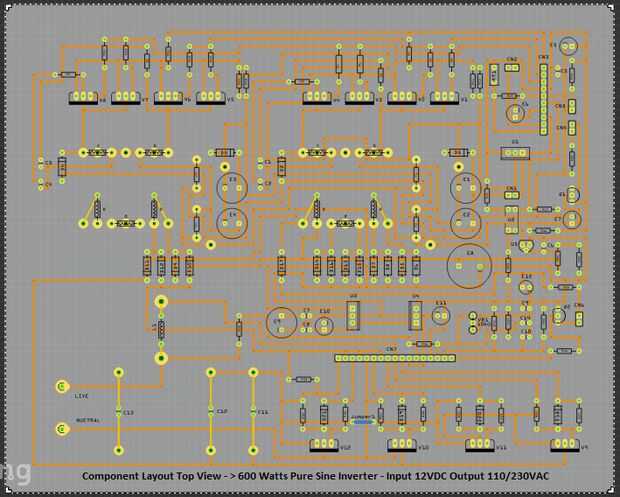

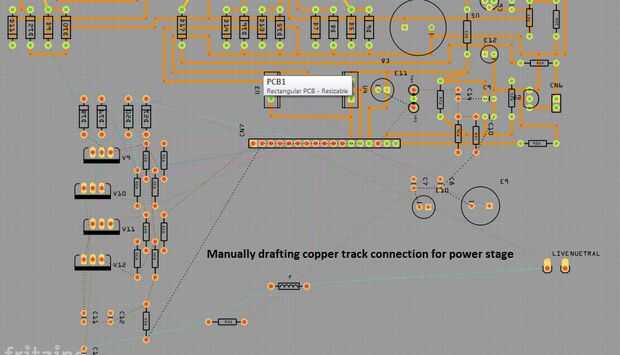

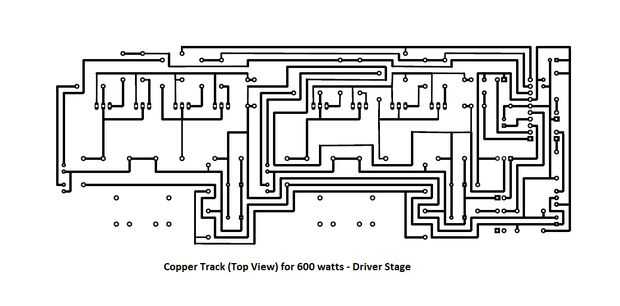

El componente diseño y cobre pista conexión en solo lado pcb para la etapa de conductor. Etapa de potencia en la redacción. Una vez todo terminado subirá en formato pdf.

ACTUALIZACIÓN

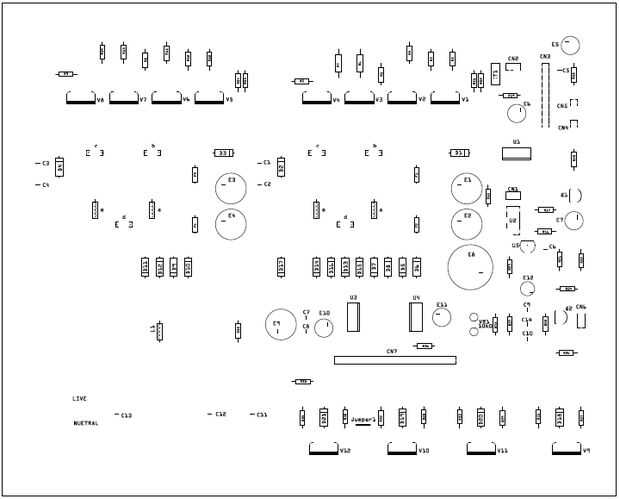

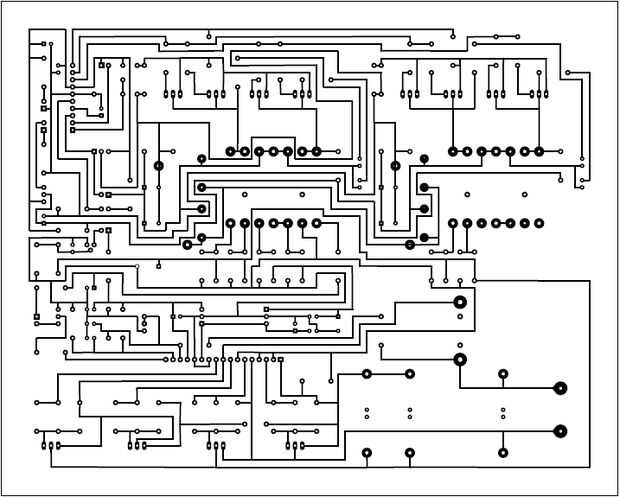

06 de agosto de 2015 - adjunto el archivo capaz de ecth pdf de 600 vatios. La línea amarilla en el inductor "a" y "e"(virtual component) y C11, C12, C13 y L1 se utilizan para alinear la anchura real del componente físico. Importante: el ancho del cobre debe ser 48 MIL o más para la línea de.
