1500 Watts de prototipado sinusoidal pura inversor dirigido por generador de la C.C. (3 / 4 paso)

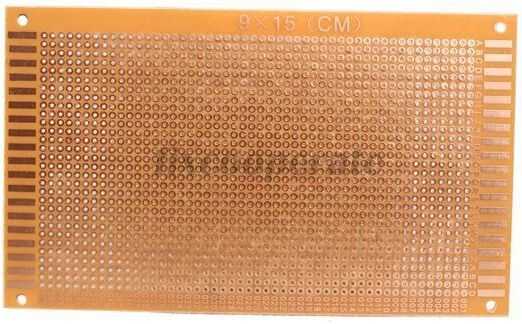

Paso 3: Usa 4pcs del prototipo pcb tamaño 9 x 15 cm

Re-diseño (Vista superior) la componente y cobre pcb para fijo en 9 x 15 cm.

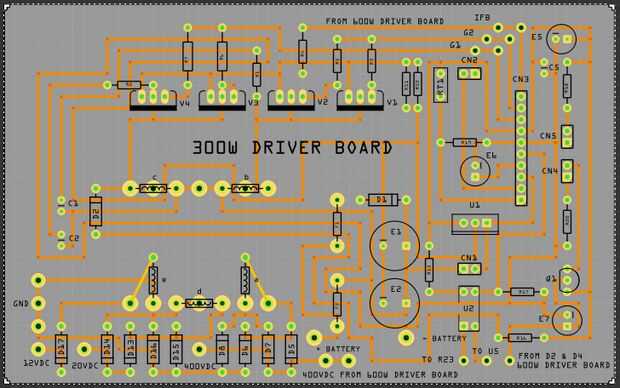

1. nuevo diseño para la etapa driver de 300 vatios con tablero de conductor KA7500 x1.

2. nuevo diseño para la etapa de potencia de 1500 watts con tablero de conductor de EGS002 x1.

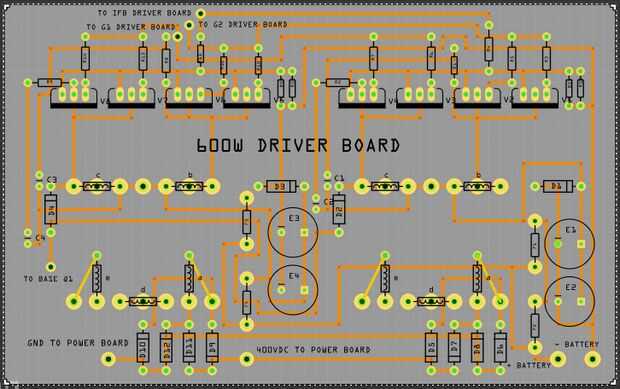

3. nuevo diseño para la etapa de conductor de 600 vatios sin tarjeta de conductor KA7500 x2.
