Paso 4: Pcb montaje y soldadura

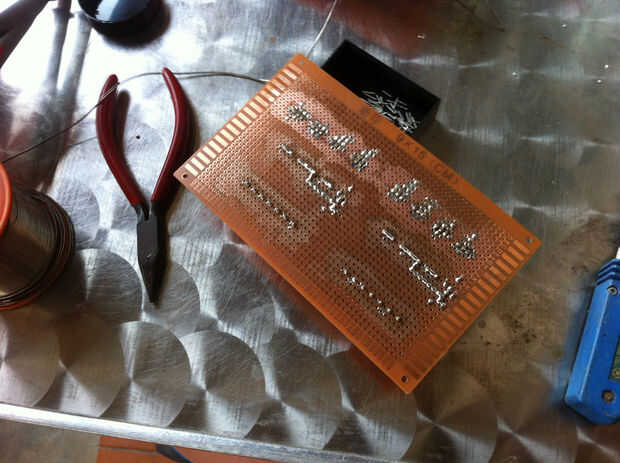

Va a utilizar paso 3 componentes y diseño de cobre vía para comenzar la Asamblea. Una electrónica básica y habilidades de la soldadura es una necesidad. Sírvase referirse a instructables de otro miembro para material y herramientas necesarias en el proceso de soldado.
Tome nota: cada '+' o en la rejilla de la distribución en el paso 3 que representa un agujero. El diseño consta de 52 '+' y 32 '+' de ancho. Mientras que el prototipo pcb consiste en 50 orificios de longitud y 30 de ancho.

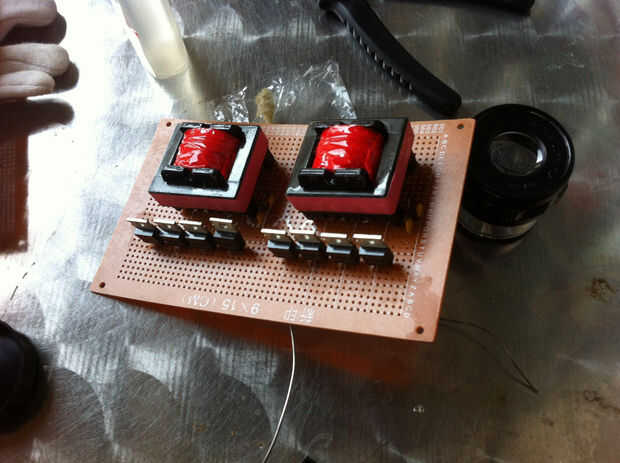

El transformador será lugar en primera durante el armado para evitar vibraciones o fuerzas que puedan afectar o dañar los vecinos componentes o resultantes en empalme de soldadura pobres que no pueden verse por el ojo desnudo. Subiendo la foto de la Asamblea de vez en cuando.

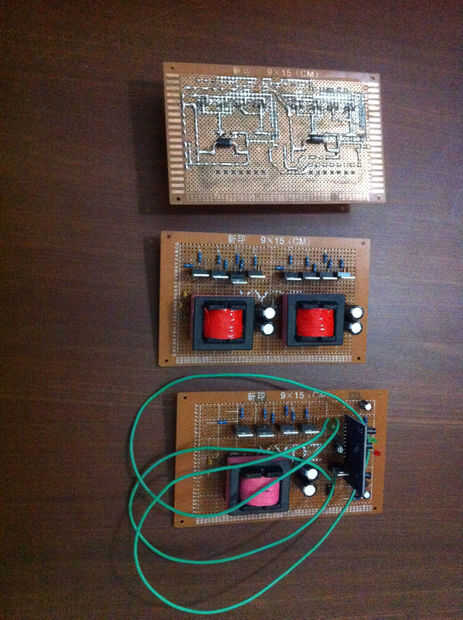

Actualización: 25/10/2015 - acaba de terminar 1500w etapa de conductor (exceptuada espera llegada de disipador térmico y el diodo de recuperación rápida). Irá para la etapa de potencia.
