Este es un intermedio a avanzado del proyecto y no lo recomiendo como un primer proyecto si usted se acaba de empezar en sintetizadores o electrónica. Aquí se muestran sólo el circuito y alguna explicación. Supone mucha experiencia de proyecto construcción, resolución de problemas y la electrónica. Además, la propiedad de los equipos electrónicos (alcance, metros, etc.) se da por sentado. Si usted está interesado en la construcción de este proyecto por favor, lea toda la página antes de pedir tarjetas de PC para asegurarse de que la información proporcionada es bastante para usted completar el proyecto con éxito.
Directorio actualizado para reducir trucos.
Características
pasos de 4 a 16 con grueso y fino ajuste ajuste.
- Modos de: Adelante-Reset, adelante-atrás, adelante-parada y al azar
- Puerta arrancable.
- Interno o externo registrado.
- Interruptor de puerta en cada paso.
- Modo aleatorio y cambiados puertas permiten el puerta al azar.
Introducción
La idea principal de un secuenciador es proporcionar un medio automático de forma secuencial paso a paso a través de una serie de voltajes ajustables para conducir un VCO (o cualquier otro dispositivo controlado por voltaje). Además, se generan señales de puerta y gatillo en el momento de que la salida del circuito pasos a una nueva tensión. Normalmente se utiliza un secuenciador para controlar la frecuencia de un oscilador (o de varios osciladores) repitiendo patrones tonales, o arpegios, que son más realzada por filtrado, modulación, además de la tensión de teclado etc.. Los secuenciadores se utilizan en la producción de música electrónica. Este secuenciador puede producir una secuencia de 4 a 16 Nota. Además, este secuenciador ofrece adelante solo, adelante y detrás y la capacidad única para la secuencia al azar. El puerta/gatillo puede incluirse o no en cada paso (a través de un interruptor) y cada paso tiene ajuste de tensión gruesos y finos. Dos tableros de circuito se requieren para este secuenciador (a no ser que diseñes tu propia) y estoy ofreciendo dos de ellos para la venta. El tablero digital impulsa el secuenciador y el tablero analógico cambia el voltaje de control de cada juego de ollas gruesos y finos a la salida. Puede iniciar y detener el secuenciador, restablecerla y paso hacia delante o hacia atrás para configurar o manualmente a pie a través de una secuencia.
Sí, esto funciona en +/-15 voltios también.

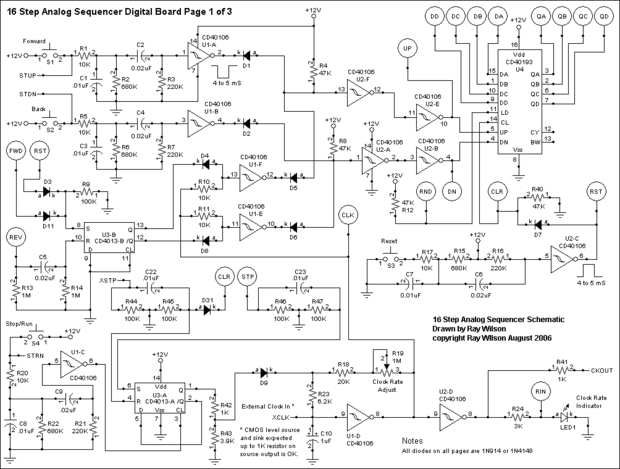

Paso 16 Secuenciador Analógico Digital tablero Página 1
Página 1 muestra la sección del circuito de sincronización y contando. Esta parte del circuito controla la versión manual y automática del secuenciador. U4 cuenta hacia arriba cuando se aplica un borde positivo que va a su entrada hasta mientras su entrada de DN se mantiene alta. Por el contrario cuenta regresiva cuando se aplica un borde positivo que va a su DN entrada mientras que la entrada de arriba es bien alta. Si el LD entrada se trae bajo las salidas de U4 siga (QA por QD) los datos en las entradas de carga (DA a través de DD). Cuando el secuenciador no es en modo Random la entrada LD se mantiene alta a través de R12 a + 12V. Un alto nivel en la entrada de CL de U4 hace que el contador se restablece a un conteo de cero. S1 y componentes asociados (R1, C2, C1, R2, R3 y U1) comprenden un interruptor debouncer baja IR emisor. Cuando S1 es presionado un pulso limpio bajo que va de aproximadamente 1 a 2 mS aparece en la salida de U1-A. De la misma manera, S4, S2 y sus componentes asociados y su forma componentes asociados interruptor a debouncer baja va pulsadores. S3 y sus componentes asociados trabajan de la manera opuesta de S1, S2 y S4 en eso cuando se presiona el S3 un pulso limpio positivo va aparece en el perno de U2-C 6. S3 se utiliza únicamente para contador de U4.
El reloj (oscilador de onda cuadrada) para el secuenciador se compone de U1-D, C10, R23, R18 y R19 (ajuste de la tarifa de reloj). Ejecuta cuando U3-A Q la salida de es bajo así revertir D9 de polarización. Debido a la U1-D ser un inversor del disparador schmidt que puede ser hecho a oscilar aplicando su salida hacia su entrada a través de una resistencia y conecta un condensador a la entrada. Cuando la salida es alta carga C10 via R19 R18 y R23 en serie hasta alcanzar su umbral superior en que su salida se encaja a presión baja y C10 descargas por el mismo camino hasta alcanzar el umbral bajo de U1-D cuando su salida se encaja a presión alta y comienza el ciclo nuevamente. El propósito de los cambios de valor necesarios para la modificación de entrada de reloj es aumentar la impedancia del nodo de entrada de reloj externo para que la sincronización externa de fuentes con había salida impedancia hasta 1 K puede confiablemente reloj del secuenciador. Un reloj limpio rectangular fuente oscilante entre tierra y + V se supone. Si se utiliza una fuente de reloj externa con excursiones de tensión negativa entonces un diodo debe colocarse entre la entrada y el pin 9 de U1-D. El ánodo del diodo va a la entrada caliente y el cátodo va al pin 9 del U1-D. Si U3-A de Q la salida es alta el reloj se detiene (por C10 se celebra plenamente cargada via D9) y su salida (pin 8 de U1-D) es forzado bajo. Presionar S4 alterna del estado de U3 Q salida desde U3-A está conectado como una división por dos contadores. Así puede comenzar o parar el reloj pulse S4. La señal de reloj se alimenta a las entradas de F U1 y U1-E mediante resistores de 10K R10 y R11 respectivamente. D4 y D5 se utilizan (en conjunto con U3-B) para controlar que estos inversores difundir la señal de reloj. U3-B se utiliza para controlar la dirección en la que cuenta U4. Cuando el reloj corre y U3-B Q es alto (y posteriormente su Q no baja) los pulsos de reloj se les permite difundir a través de U1-F pero se paran de pasar a través de U1-E debido a pin U1-E 11 se tira bajo vía D8. Cuando el reloj corre y U3-B Q es bajo (y posteriormente su Q no es alta) los pulsos de reloj se les permite difundir a través de U1-E pero son detenidos pasen a U1-F por pin U1 F-13 se tiró bajo a través de D4. Durante la operación U3-B set y reset líneas se pulsan adecuadamente para controlar la dirección de la cuenta. Observe que los ánodos de D5 y D1 están conectados a la entrada de U2-F (pin 13). Si U1-A pin 2 o F U1 pin 12 baja ir luego pin U2-F 13 se tiró bajo (vía D1 o D5 respectivamente). Cuando U1-A pin 2 y pin F U1 12 son altos, pin de U2-F 13 se mantiene alta a través de R4 (47K a + 12V). Así un empuje de S1 o un bajo para alta transición de pin F U1 12 puede causar U4 a contar. Tenga en cuenta que el pin de U2-E 10 sigue el estado de la entrada de U2-F (pin 13). Que los ánodos de D2 y D6 están conectados a U2-A aviso de entrada (pin 1). Si ya sea U1-B 4 o U1-E patillas 10 desciendan luego U2 A pin 1 se tira bajo (vía D2 o D6 respectivamente). Cuando ambos U1-B 4 o U1-E patillas 10 son altos, U2 A pin 1 es bien alta a través de R8 (47K a + 12V). Así un empuje de S2 o un bajo para alta transición del perno E U1 10 puede causar U4 cuenta atrás. También nota que perno de U2-B 4 sigue el estado de U2-A de entrada (pin 1). Normalmente las entradas de arriba y DN de U4 están en altas. Baja a alta transiciones se utilizan ya sea UP o DN (mientras que lo opuesto a la entrada se mantiene alta) a causa de sincronización en cualquier dirección. Cuando el secuenciador está funcionando (por ejemplo U3-A Q es alto y "Step Up" ni "Paso abajo" están siendo presionadas) y Q salida U3-B es alta (recuento ascendente) entrada de reloj de DN de U4 (pin 4) es bien alta (como se explicó anteriormente). Así el contador cuenta hacia arriba. Esto continúa hasta que la cuenta que corresponde con el ajuste de la S9 (selector de SP12T). Aviso que CD4514 U5 (4 bits cierre/4-16 Line Decoder) es controlado por el contador (U4). La salida que corresponde a salidas de QA-QD del contador actual (uno de S-0 a través de S-15) es alta, mientras que todos los demás son bajos. Salidas de U5 S-4 por S-15 están conectados a los polos de la S9 (S-4 1, S-5 2, S-6 3 a través de S-15 a 12). Esto es para permitir la secuencia inversa a la cuenta de paso set o reset. El polo común del S9 se controla mediante interruptores S12, S15 y S16 para conectarse:
Nada (se selecciona al azar 16 o 16 paso secuencia) REV (dirección de conteo inverso cuando se alcanza el paso seleccionado) CLR (cero (o borrar) la cuenta cuando se alcanza el paso seleccionado) aviso que cualquier momento de la salida S-0 de U5 va alta que U3-B (se establece la cuenta para arriba). Esto es así el contador empieza a contar en cualquier momento se llega a la cuenta 0. Así si el secuenciador está en modo "Reversa en cuenta" el secuenciador se contar hasta la configuración del paso de S9 y luego invierta dirección y cuenta abajo hacia 0. Esto es porque el nivel alto que va en la conexión de REV se utiliza para girar U3-B en el estado que produce el contador de cuenta atrás (U3-B Q es bajo y no U3-B-Q es alta). Cuando se llega a 0 la dirección de la cuenta se establece en para arriba otra vez. Este ciclo continúa cuando el secuenciador cuenta arriba y abajo hasta que se cambia el modo o el reloj se detiene. Si el secuenciador está en modo "Reset en cuenta" el secuenciador contará hasta la configuración del paso de S9 y desactive el contador a cero. El secuenciador seguirá a contar desde cero para contar y reiniciar hasta que se cambia el modo o el reloj se detiene. "Secuencia de paso 16" modo se proporciona para permitir el secuenciador repetir todos los pasos de 16 hasta que se cambia el modo o el reloj se detiene. "Al azar de 16" modo causa el contador asumir la cuenta en las salidas de U8 CD4094 8 canal cambio registro Latch /. El contador al azar se explica a continuación.
