Paso 2:16 paso Secuenciador Analógico Digital tablero página 3

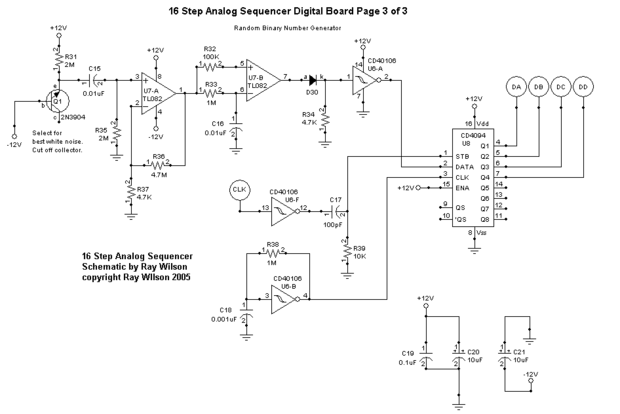

Esta es la forma más sencilla que pude encontrar para generar números aleatorios binarios. Estas son realmente al azar porque se basan en ruido blanco y ningún patrón repetitivo. No dude en utilizar este circuito en su super computadora. Esencialmente, el ruido blanco es generado por Q1 y amplificado a niveles digitales por el amp op y U6-A. Este datos de ruido se presentan a la entrada del registro de desplazamiento que se registra constantemente por la salida oscilante de U6-B. Así ceros y unos al azar están fluyendo constantemente a través de la cadena de cambio registros internos flip flop. Un pulso positivo que corresponde al borde que va bajo de la señal de reloj se aplica a la entrada de luz estroboscópica del CD4094 que causa cualquier número es flotante mediante el registro de desplazamiento a ser trabado y presentó a sus salidas (DA por DD). Estas salidas están conectadas a las entradas de datos de U4. Cuando pin de U4 11 se mantiene baja (modo 16 aleatorio seleccionado) U4 propaga el 4 bit aleatorio cuenta a U5 en cada ciclo de reloj principal y así se seleccionan aleatoriamente los 16 pasos. Afinar los pasos a la escala de su elección y seleccione modo aleatorio para escuchar una melodía al azar nunca repetición.
Nota sobre VS1 *** VS1 - diodo de referencia LM336-2.5 puede reemplazarse con LM4040-2.5 ya que pin de adj. del LM336 no se utiliza. JAMECO para de la búsqueda: IC, LM336BZ-2.5 a-92, diodo de referencia voltios, 2.5VSearch JAMECO para: IC, LM4040DIZ-2.5, a-92, voltios REF, uPWR PREC
