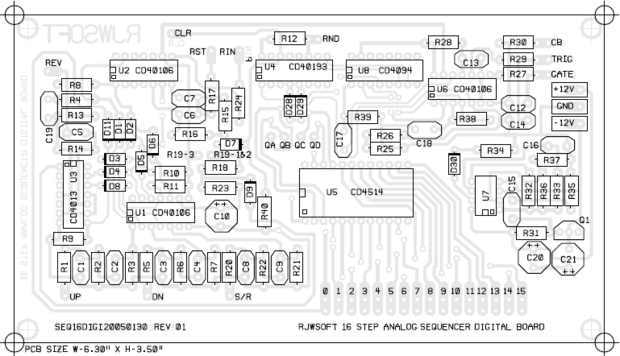

Paso 4:16 paso Secuenciador Analógico Digital tablero del PWB diseño de partes (piezas, lado)
Paso 16 Secuenciador Analógico Digital puerta autobús (GB) conexión supervisión
No quiero nombres pero alguien se olvidó de poner un punto de conexión en el tablero el autobús de la puerta (GB conexión). Esto no es gran cosa y es muy fácil de manejar. No hay ninguna huella de corte o volver a cablear un poco del componente creativo plomo doblez. Observe la sección resaltada. Es el circuito correspondiente al punto de conexión de GB. Le sugiero que utilice el orificio para el R25 como el punto de conexión de cable de autobús puerta y doblar a conductor de R25 en contacto con plomo de R26 y soldarlos juntos. Como alternativa podría hacer R25 conducen en un pequeño bucle u ojal y poner el cable de Bus puerta a través de él y R25 llevan agujero y luego suelde el cable normalmente en la parte inferior de la Junta del orificio de soldadura y alambre junto en la parte superior de la Junta. O... solo instalar R25 y R26 normalmente lazo del cable de Bus puerta sobre plomo de R25 y lo de la soldadura. ¿Tiene que vencer a este sujeto a muerte todavía? Todo el mundo está probablemente diciendo "Conseguirlo" por ahora. Derecho, entonces... Para que sepas enviamos al ingeniero responsable en una caza para el "Pie de tamaño medio" en las montañas del noroeste de los Estados Unidos.
Tras haber sido puesto por la cantidad de cableado necesario para terminar el secuenciador de paso MFOS 16 con la Junta de Variclock, me decidí a hacer un PCB para el panel frontal. Como medidas una fila completa de eurorack pude no grabe esto en casa así que fui a www.3pcb.com para conseguir algunos hechos profesionalmente. Estos resultaron perfectamente. Había utilizado 3PCB antes para mi módulo del replicador.
