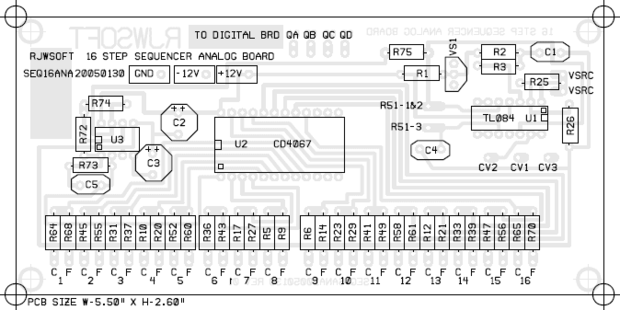

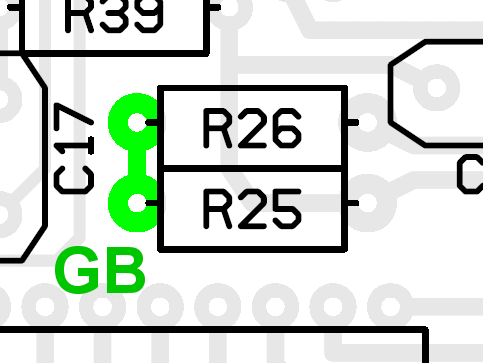

Paso 5:16 paso secuenciador analógico analógico PCB piezas diseño (partes, lado)

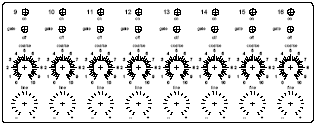

16 paso secuenciador analógico sugiere diseños Panel
Paso 16 secuenciador analógico reloj y reloj de cableado
Entrada de reloj de ext

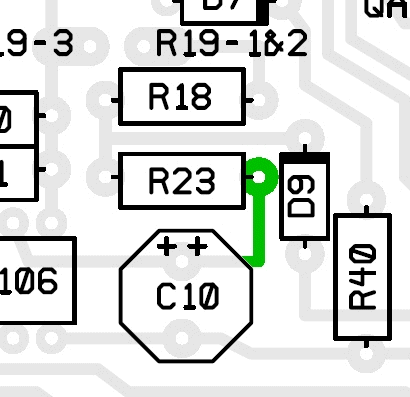

Conecte un cable a la ensambladura de R23 y C10 terminal positivo y conectar como se muestra a continuación para obtener la entrada de reloj externo. El reloj externo de control de secuenciador. Control de Stop/Run de secuenciador no tendrá efecto. La impedancia esperada de la fuente de reloj es de 1K o menos. La señal de sincronización se asume para ser una tierra limpia para + onda V. Si desea utilizar una fuente de reloj que va desde -V a + V es necesario insertar un diodo entre el conector de entrada y el punto del circuito mostrado. El ánodo del diodo irá a la toma y el cátodo del diodo irá hasta el punto del circuito mostrado. No hay leyenda ni agujero en el tablero de este cable y por lo que necesitará el cable del lazo, cuidado de no ser a corto alrededor de los componentes del cable resistor demostrado. Si se usa el mod "ext reloj" es importante cambiar el valor de R23 y R18 6,2 K a 20K.
Salida de reloj

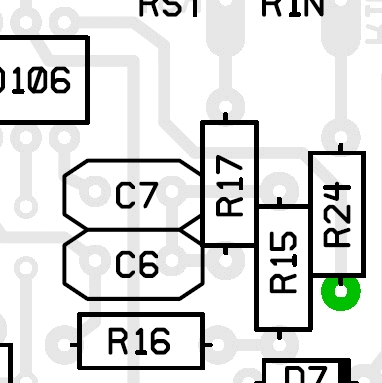

Conecte un cable a la ensambladura de R24 y U2 pin 8 y conectar como se muestra a continuación (vía el resistor de 1K) para obtener la capacidad de salida de reloj. El reloj se iniciar y detener mediante el control Stop/Run. La señal de reloj es una tierra limpia para + la onda V con capacidad para impedancias de impulsión de 10 K ohm. No hay leyenda ni agujero en el tablero de este cable y por lo que necesitará el cable del lazo, cuidado de no ser a corto alrededor de los componentes del cable resistor demostrado.
Artículo de Ray Wilson
http://www.musicfromouterspace.com/analogsynth_new/SEQ16_2006/SEQ16_2006.php
