16 teclas teclado descifrar con un MCU AVR (2 / 7 paso)

Paso 2: Alambre para arriba de tu teclado

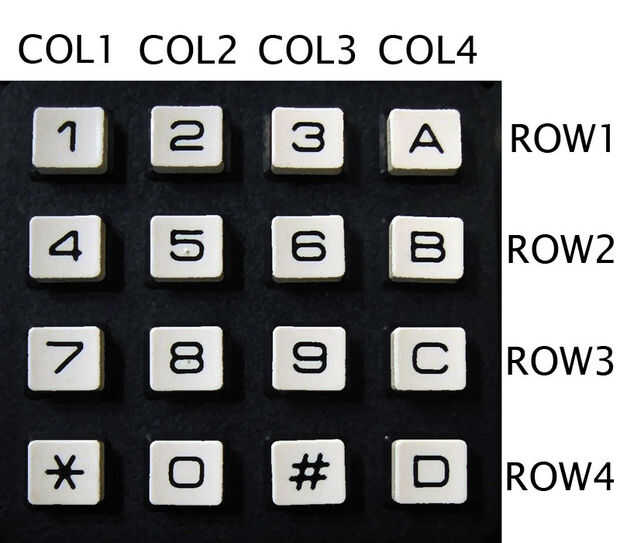

Tomar el teclado un examinar el aspecto de la parte inferior para soldar pastillas. Mi teclado se vino en un paquete con casi ninguna información. Definitivamente no insertar, sólo algunas marcas en la parte exterior de cartón que se describe cómo las clavijas emparejado a las columnas. Bueno, eso es realmente todo lo que necesitamos, ¿no?

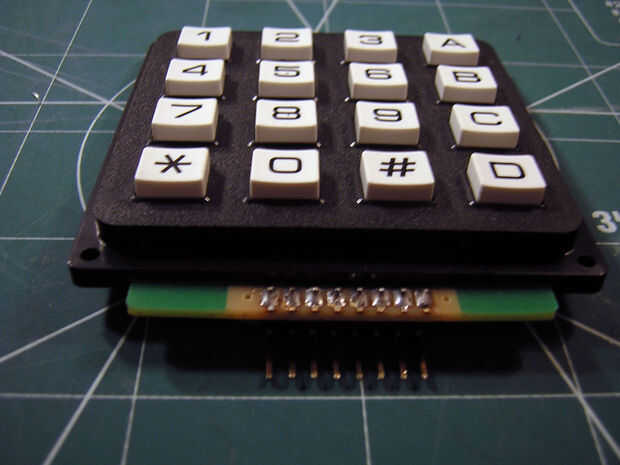

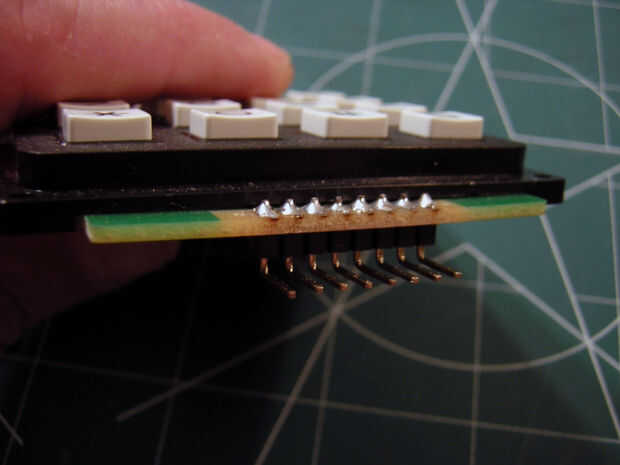

Comenzaron rompiendo una sección de 8 piezas de un encabezado de breakaway de largo macho ángulo recto que siempre me gusta mantener ahí. Esto es totalmente opcional. Puede soldar los cables directamente a las pastillas si más le convenga. Las siguientes imágenes muestran la cabecera de soldar en.

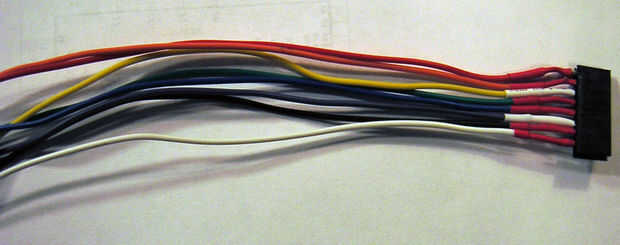

Si usted suelda los cables directamente a la Junta no tiene que preocuparse de hacer un cable para que. Si adjunta un encabezado, luego aparearse con la hembra 8 pines (otra vez, a picado la sección derecha de una pieza larga que tenía alrededor). Soldar los cables a él, tal vez tirar la tubería del encogimiento y llamada que parte de un día. Porque yo soy un hueso cabeza y constantemente preocupado de te conectes los cables, elegi el cable de conexión de diferentes colores y utiliza la regla mnemotécnica para el espectro visible ROYGBIV elegir mi color del cable del pin 1 al pin 8. Necesito ayuda.

¿Tienes la configuración del teclado? Bueno, te conectamos a nuestro microcontrolador y comience a leer la pulsación de las teclas.
