16 teclas teclado descifrar con un MCU AVR (6 / 7 paso)

Paso 6: Visualización de salida con una matriz de puntos LED

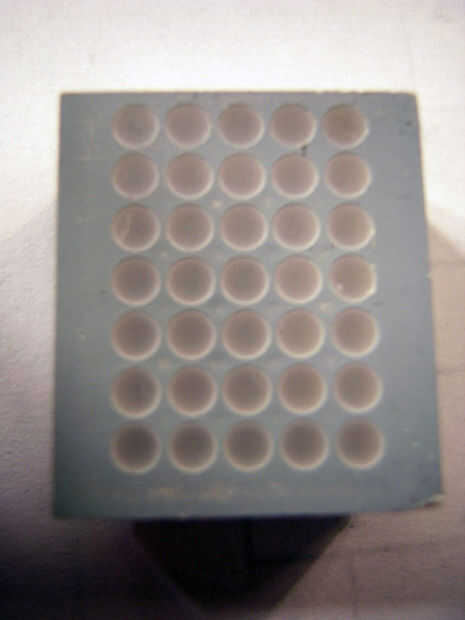

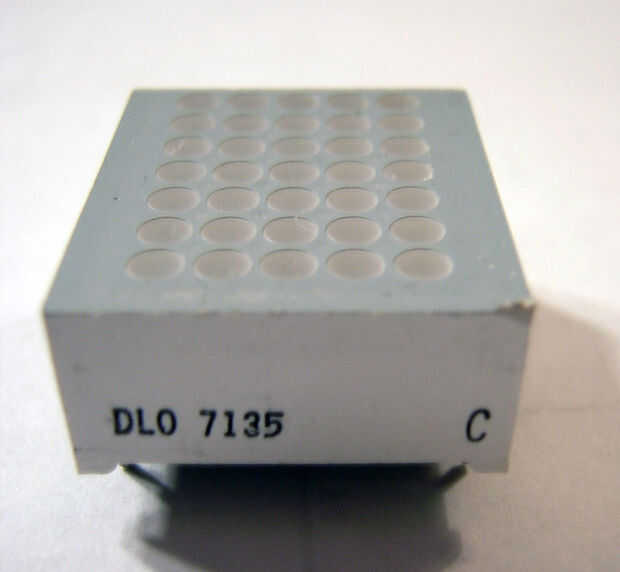

Bien, he encontrado los mejores bancos LED que he visto. Son único contenedor de matriz de puntos LED, o formalmente Siemens alta eficiencia rojo DLO7135 withMemory/decodificador/controlador de la pantalla inteligente de matriz de puntos 5 x 7. ¿Umm, wow? Son menos de una pulgada de ancho y altura pero paquete de 5 x 7 led matriz interior que contiene memoria interna 96 juego de caracteres ASCII, generador de caracteres incorporado, control de intensidad y escurr de 5V.

Estas cosas son $17 en mouser.com y $14 en digikey.com cada. sí, todas! Bien, como la suerte lo tendría, mi tienda electrónica local tenía una bandeja extraible completa de ellos vendiendo para $1.50 un pedazo. No hace falta decirlo, llegué casa con un bolsillo lleno de LEDs, estoy seguro de hacer que la gente pregunto si yo estaba feliz de verlos o si tuve un lightbright en mi bolsillo. En fin, estoy divagando...

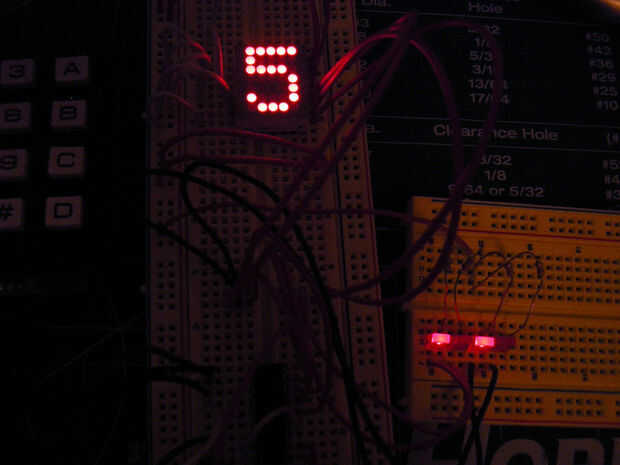

Así, la idea sería conectar nuestro teclado, codificador, MCU hasta esta matriz de puntos LED y que muestra el número que se presiona en el teclado. Esto es bastante directo, pero me gustaría mantener este instructable bastante corta, y ya que me gustaría que invitan a leer más de mi ' ibles, me voy los dejo con algunas fotos a continuación y tentará a leer mi guía sobre cómo utilizar este LED con un microcontrolador en sus proyectos.
