Paso 3: Construir el circuito

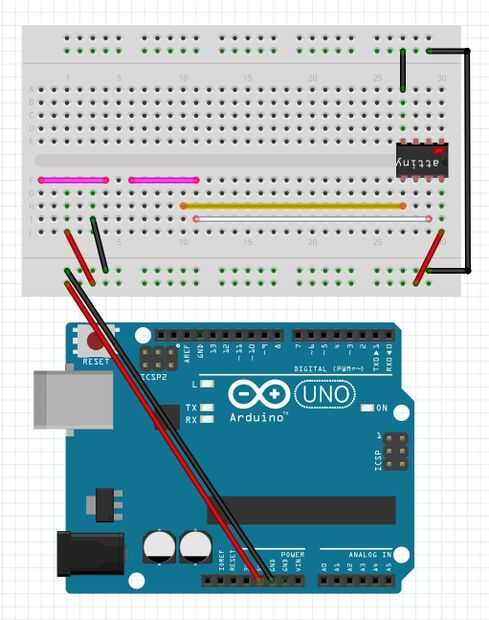

En el diagrama el punto rojo en el chip es el punto de alineación que representa pin físico uno. Las líneas de color de rosa están cubriendo los orificios donde se conecta el protector de pantalla.
En el lado de la pantalla con los botones y el chip hay dos juegos de seis pines. Mirando la pantalla con el botón a la derecha es 12 pines. Le llamamos 1-12 de izquierda a derecha.
- El pin 3 se conecta al carril positivo.
- Pin 5 se conecta en el riel del suelo.
- PIN 11 se conecta al pin digital 0 en el Attiny85.
- Pin 12 se conecta al pin digital 2 en el Attiny85.
Construir el circuito siguiendo el esquema.
